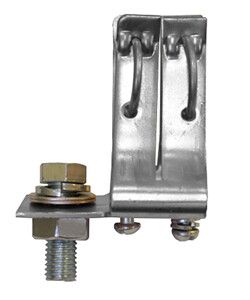

Держатель плавкой вставки ПН2-100-Э У3 на 100А, сталь (ЭТ) | ET522577 Электротехник

Держатель плавкой вставки ПН2-100-Э У3 на 100А, сталь от бренда Электротехник - это надёжный коммутационный элемент для защиты цепей промышленного оборудования от перегрузок и коротких замыканий. Артикул et522577 предназначен для работы с плавкими вставками серии ПН2 и рассчитан на номинальный ток 100 А.

Назначение и область применения

Держатель ПН2-100-Э У3 используется для установки и фиксации плавких вставок промышленного класса. Он применяется в распределительных щитах, пускателях, силовых шкафах и других устройствах, где требуется быстрая замена предохранителей. Подходит для защиты трёхфазных сетей переменного тока до 380 В (50/60 Гц) и однофазных цепей постоянного тока до 220 В. Часто встречается в системах управления станками, конвейерами, насосными группами и компрессорами.

Технические характеристики

• Номинальный ток: 100 А
• Максимальное рабочее напряжение: 380 В переменного тока, 220 В постоянного тока
• Тип контактов: ножевой (для вставок серии ПН2)
• Материал корпуса: сталь, покрытый антикоррозийным слоем
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, пыль не исключена)
• Класс исполнения: У3 (умеренный климат, уличная эксплуатация допускается при защите от осадков)
• Тип вставки: совместим с плавкими вставками ПН2 (не совместим с другими сериями)

Совместимость и монтаж

Держатель ПН2-100-Э У3 принимает только вставки серии ПН2 с номиналом до 100 А. Для монтажа используются два болта M6, расположенные сбоку - они обеспечивают плотное и долговечное соединение с проводами сечением до 25 мм2. Кабель подводится снизу или сбоку, в зависимости от схемы сборки. Ножевые контакты вставки входят в гнёзда держателя с усилием - зажим автоматически фиксирует вставку. Перед установкой проверьте соответствие размеров вставки и гнезд - не используйте вставки с другим шагом контактов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3 для устройств коммутации и защиты. Конструкция выполнена из негорючих материалов, снижающих риск распространения пламени. Применение медных токоведущих элементов марки М1 гарантирует минимальное нагревание даже при длительной нагрузке. Болтовые соединения исключают самопроизвольное ослабление при вибрации.

Преимущества

• Устойчивость к механическим воздействиям благодаря стальному корпусу
• Высокая теплостойкость - материал не деформируется при температуре до +70 C
• Надёжное соединение через болты вместо зажимов - меньше риска окисления контактов
• Легкая замена вставки - достаточно вынуть её из гнёзд, не отвинчивая провода
• Совместимость с вставками, имеющими широкую защитную характеристику gG - подходят для защиты двигателей и кабелей

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендован для открытых площадок без кожуха - степень защиты IP20 не защищает от воды и пыли
• Запрещено использовать с вставками других серий (например, ПН2-63, ПН2-160) - несовпадение габаритов и токовой характеристики
• Работает только при температуре окружающей среды от −25 C до +70 C

Примеры использования

• Защита входного автомата в щите питания станка с ЧПУ
• Фазовая защита в пульте управления конвейерной лентой
• Вставка в стартере насосной группы на водоканале
• Резервная защита в цепях постоянного тока 220 В (например, в системах автономного освещения)

Практические советы

• Перед заменой вставки всегда отключайте питание - держатель не имеет функции отключения под нагрузкой
• Проверяйте состояние контактов каждые 6–12 месяцев - при потемнении или следах дуги заменяйте держатель
• При монтаже затягивайте болты моментом 1,5–2,0 Нм - переусиливать нельзя, чтобы не повредить резьбу
• Выбирайте вставку с запасом по току - если нагрузка близка к 100 А, лучше взять вставку на 80–90 А для увеличения срока службы
• Держатель ПН2-100-Э У3 можно устанавливать в вертикальном и горизонтальном положении - ориентация не влияет на работу
