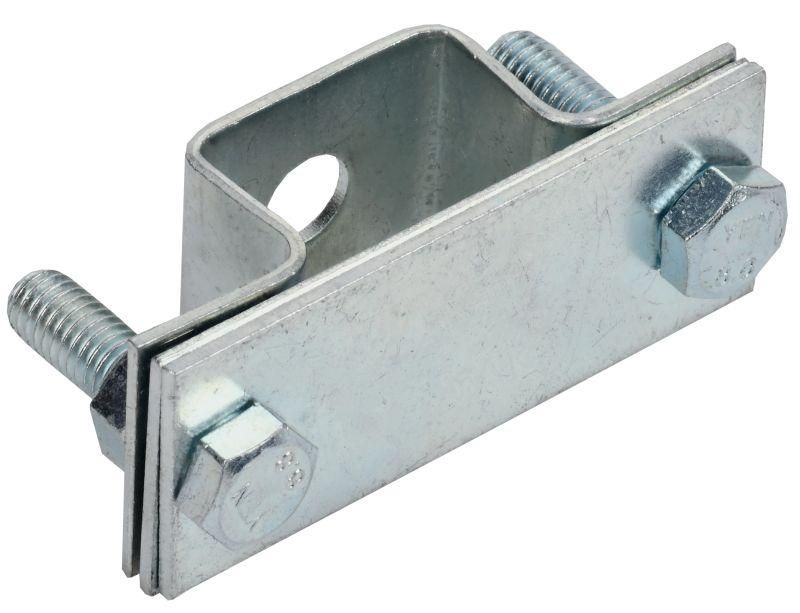

Держатель полосы 25-40мм оцинкованная сталь HDZ IEK - ZDP70-14-1-40

Держатель полосы 25–40 мм оцинкованная сталь HDZ от IEK (ИЭК), артикул zdp70-14-1-40, предназначен для фиксации шин или гибких токоведущих элементов шириной 25–40 мм на вертикальных или горизонтальных поверхностях. Прочная оцинкованная сталь обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Держатель полосы 25–40 мм оцинкованная сталь HDZ используется для крепления медных или алюминиевых шин, жестких токоведущих шин или гибких проводников в распределительных устройствах, силовых щитах, подстанциях и на мостовых опорах. Подходит для внутренней и наружной установки, где требуется устойчивость к коррозии и механическая прочность.

Технические характеристики

• Ширина фиксируемой полосы: 25–40 мм
• Материал корпуса: сталь горячеоцинкованная
• Материал зажима: сталь
• Тип крепления проводника: винтовой зажим (болтовое соединение)
• Тип крепления держателя: накладка с отверстием для крепления метизами
• Артикул: zdp70-14-1-40
• Производитель: IEK (ИЭК)

Совместимость и монтаж

Держатель полосы 25–40 мм оцинкованная сталь HDZ монтируется на плоские поверхности - бетон, металл, дерево - с помощью болтов, шпилек или саморезов через отверстие в накладке. Для надежного крепления используйте крепеж соответствующего диаметра и класса прочности. Зажим полосы затягивается болтом; рекомендуется контролировать усилие, чтобы избежать деформации металла. Убедитесь, что шина плотно прилегает к основанию зажима - это снижает переходное сопротивление.

Безопасность и стандарты

Держатель полосы 25–40 мм оцинкованная сталь HDZ соответствует требованиям к электроустановкам в соответствии с ГОСТ Р 50030.2 и ГОСТ 30892. Горячее цинкование защищает сталь от коррозии, что повышает безопасность эксплуатации в помещениях с высокой влажностью и на открытых площадках.

Преимущества

• Увеличенный срок службы благодаря горячей оцинковке - защита от ржавчины даже при постоянном контакте с влагой
• Высокая механическая прочность материала позволяет выдерживать нагрузки от вибраций и внешних воздействий
• Зажим с болтовым соединением обеспечивает надежный контакт и легко регулируется при необходимости замены или обслуживания
• Простая установка: не требует специального инструмента, кроме обычного ключа

Ограничения применения

• Не предназначена для крепления полос шириной менее 25 мм или более 40 мм - возможен перекос и плохой контакт
• Не следует использовать в средах с химически активными парами (например, в кислотных производствах) - оцинковка может разрушаться
• Работает только с токоведущими элементами, совместимыми по тепловому расширению - не применяйте с материалами, имеющими значительную разницу в коэффициенте температурного расширения
• Не является изолирующим элементом - все токоведущие части должны быть дополнительно защищены или изолированы

Примеры использования

• Фиксация медной шины 30×4 мм внутри распределительного щита 0,4 кВ
• Крепление алюминиевой полосы на мостовой опоре наружной подстанции
• Установка токоведущей шины на стене технологического цеха с высокой влажностью
• Монтаж шины между секциями сборки в ячейке КРУ

Практические советы

• Перед монтажом проверьте ширину полосы - она должна точно попадать в диапазон 25–40 мм
• При использовании на открытом воздухе учитывайте возможность осаждения солей - периодически осматривайте место крепления
• Затягивайте болт зажима равномерно, без перегрузки - переусилие может вызвать трещины в стали
• Для многократного демонтажа рекомендуется применять антивибрационные шайбы
• При комплектации системы убедитесь, что все держатели одного типа - это исключает перекосы и неравномерные нагрузки
