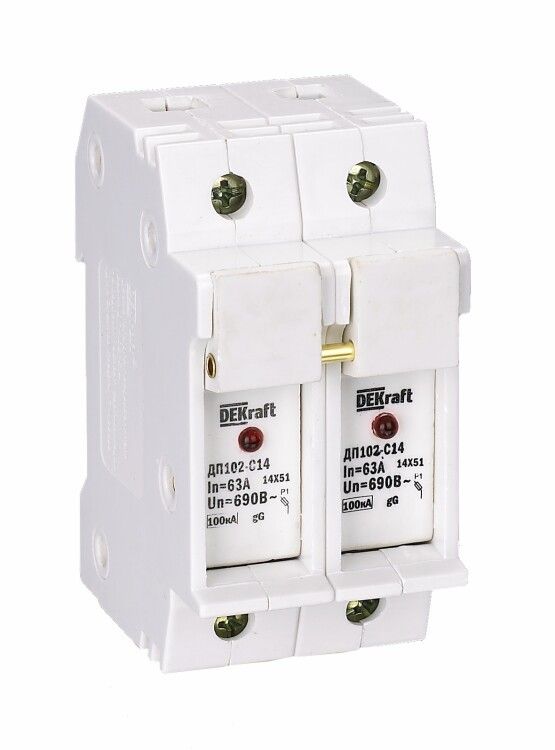

Держатель предохранительного типа C14 ДП102-С14-2P со светодиодной индикацией DEKraft 21387DEK APC

Держатель предохранителя типа C14 ДП102-С14-2P со светодиодной индикацией от DEKRAFT предназначен для надёжного крепления и контроля состояния плавких предохранителей габарита C14 в распределительных щитах. Этот держатель обеспечивает визуальный сигнал при срабатывании предохранителя и совместим с DIN-рейкой, что упрощает сборку силовых цепей до 500 В переменного тока.

Назначение и область применения

Держатель предохранителя типа C14 ДП102-С14-2P со светодиодной индикацией используется для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока до 500 В. Подходит для установки в распределительных щитах промышленного оборудования, автоматических линий, насосных станциях и системах управления. Применяется там, где важна быстрая диагностика отказа - благодаря световой индикации можно сразу определить, какой предохранитель сработал.

Технические характеристики

• Тип предохранителя: цилиндрический, габарит C14 (диаметр 14 мм, длина 51 мм)
• Номинальный ток: 63 А
• Максимальное рабочее напряжение: 500 В AC
• Число полюсов: 2
• Способ подключения: винтовые зажимы для проводов
• Способ монтажа: на DIN-рейку шириной 35 мм (занимает 2 модуля по 18 мм = 36 мм)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Род тока: переменный (AC)
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без воздействия осадков и прямых солнечных лучей
• Светодиодная индикация: горит при наличии напряжения на входе и отключении предохранителя
• Нормативное соответствие: IEC 60269-1-98

Совместимость и монтаж

Держатель предохранителя типа C14 ДП102-С14-2P со светодиодной индикацией совместим с предохранителями стандарта ПЦ-102 и аналогами габарита C14. Монтаж осуществляется на стандартную DIN-рейку - фиксируется защёлкой без инструментов. Для подключения используйте винтовые клеммы: питание можно подводить как сверху, так и снизу - это удобно при компактном расположении проводов. Обязательно затягивайте контакты усилием, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев и выход из строя.

Безопасность и стандарты

Держатель предохранителя типа C14 ДП102-С14-2P со светодиодной индикацией соответствует международному стандарту IEC 60269-1-98, который регламентирует требования к устройствам коммутационной аппаратуры. Степень защиты IP20 исключает случайный контакт с токоведущими частями, однако не защищает от попадания воды или пыли - поэтому применение возможно только внутри закрытых щитов. Конструкция выполнена из самозагасающего материала, снижающего риск распространения пламени при аварии.

Преимущества

• Яркая светодиодная индикация позволяет оперативно выявить сработавший предохранитель без вскрытия корпуса
• Фиксация на DIN-рейке ускоряет сборку и обслуживание щитов
• Поддержка двуполюсного подключения - экономит место и упрощает управление двухпроводными цепями
• Высокая механическая прочность корпуса и надёжные винтовые зажимы обеспечивают долгую службу даже при высоких нагрузках
• Не требует внешнего питания для работы индикации - работает от сети через предохраняемый контур

Ограничения применения

• Не предназначены для постоянного использования вне помещений - IP20 не защищает от влаги и пыли
• Не для цепей постоянного тока - рассчитан только на переменный ток (AC)
• Максимальный ток - 63 А; нельзя использовать с предохранителями выше этого значения
• Не следует применять в условиях повышенной запылённости, влажности или температур ниже -25 C - климатическое исполнение УХЛ4 имеет ограниченный диапазон
• Светодиодная индикация не гарантирует наличие напряжения после предохранителя - она сигнализирует лишь обрыв цепи перед предохранителем

Примеры использования

• Защита двигателей на конвейерных линиях в пищевой промышленности
• Щиты управления насосными станциями в жилых комплексах
• Автоматические системы HVAC с контролируемыми цепями 400 В
• Электрошкафы станков ЧПУ, где требуется быстрый ремонт при срабатывании защиты

Практические советы

• Выбирая предохранитель, проверьте, чтобы он точно подходил по габариту C14 - некорректный размер может повредить механизм фиксации
• При монтаже на DIN-рейку следите, чтобы держатель был установлен ровно - перекос увеличивает риск плохого контакта
• Обеспечьте свободный доступ к держателю для замены предохранителя - особенно важно в местах с высокой частотой срабатывания
• Не игнорируйте цвет индикатора: красный обычно значит “сработал”, белый/выключен - “в порядке”. Уточните маркировку в руководстве DEKRAFT
• Для многократных замен лучше выбирать модели с возможностью демонтажа без отключения всей цепи - этот тип не предусматривает такой функции
