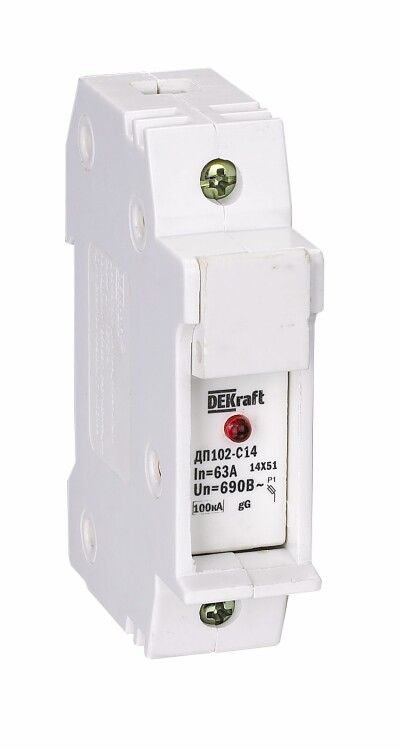

Держатель предохранительного типа C14 ДП102-С14-1P со светодиодной индикацией DEKraft 21386DEK APC

Держатель предохранительного типа C14 со светодиодной индикацией 1п от DEKraft (артикул 21386dek) предназначен для установки на DIN-рейку и контроля состояния плавкого предохранителя через визуальную индикацию. Применяется в распределительных щитах и силовых цепях переменного тока до 500 В.

Назначение и область применения

Держатель предохранительного типа C14 со светодиодной индикацией 1п используется для фиксации и подключения цилиндрических предохранителей габарита C14 (14×51 мм). Интегрированный светодиод показывает состояние предохранителя: горит - предохранитель целый, не горит - перегорел. Подходит для защиты электрооборудования от перегрузок и коротких замыканий в бытовых, промышленных и коммерческих системах до 500 В переменного тока. Часто встречается в щитах управления станков, конвейеров, освещения и автоматики.

Технические характеристики

• Тип изделия: держатель плавкого предохранителя
• Габарит предохранителя: 14 × 51 мм (C14)
• Номинальный ток: 63 А
• Максимальное рабочее напряжение: 500 В AC
• Род тока: переменный (AC)
• Количество полюсов: 1
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40C до +40C, умеренно влажная среда)
• Ширина корпуса: 1 модуль (18 мм)
• Нормативный документ: IEC 60269-1-98
• Подключение питания: допускается сверху или снизу
• Рабочее положение: любое, рекомендовано вертикальное

Совместимость и монтаж

Держатель совместим с цилиндрическими предохранителями габарита C14, включая модели ПЦ-102 и аналогичные. Монтаж осуществляется на стандартную DIN-рейку шириной 35 мм - защелкивание происходит легко и надежно. Для подключения провода используйте винтовые клеммы: затягивать необходимо с усилием, достаточным для плотного контакта, но без излома жилы. Обязательно проверьте соответствие сечения провода - оптимально 0,5–10 мм2. Направление подвода питания (сверху/снизу) не влияет на работу устройства.

Безопасность и стандарты

Держатель соответствует международному стандарту IEC 60269-1-98, который регламентирует требования к предохранителям и их держателям. Конструкция обеспечивает безопасную изоляцию токоведущих частей. IP20 не защищает от брызг и пыли - не применять во влажных, пыльных или открытых помещениях без дополнительной защиты. Сертифицирован для работы в условиях УХЛ4: умеренный климат с возможностью повышенной влажности, но без воздействия агрессивных сред.

Преимущества

• Светодиодная индикация позволяет оперативно выявить перегоревший предохранитель без вскрытия щита
• Компактный размер (1 модуль) экономит место в распределительном щите
• Гибкий способ подключения питания - удобство при проектировании схем
• Надежное винтовое соединение снижает риск нагрева и потери контакта
• Совместим с популярными предохранителями ПЦ-102 и другими C14

Ограничения применения

• Не предназначена для постоянного использования в условиях высокой запыленности, сырости или прямого попадания воды - IP20 недостаточно
• Не подходит для цепей постоянного тока (DC) - только переменный ток (AC)
• Нельзя использовать с предохранителями других габаритов (например, D14, G14, T14)
• Не рассчитана на ток выше 63 А - превышение вызовет перегрев и выход из строя
• Не следует монтировать в местах с механическими ударами или вибрацией без дополнительного крепления

Примеры использования

• Щиты управления насосами и компрессорами
• Автоматические линии производства с контролируемой нагрузкой
• Распределительные щиты торговых центров и офисов
• Электроустановки в холодильных камерах и производственных помещениях с умеренной влажностью
• Защита цепей освещения и маломощных двигателей до 63 А

Практические советы

• При замене предохранителя всегда отключайте питание - даже при выключенном устройстве на входе может остаться напряжение
• Проверяйте посадочный диаметр предохранителя перед покупкой - он должен точно соответствовать 14 мм
• Если светодиод не светится, но предохранитель цел - проверьте контакт в клеммах и наличие напряжения на входе
• Для многократных замен предохранителей выбирайте места с легким доступом - держатель не имеет механизма быстрой замены
• Не закрывайте держатель герметичными крышками - они нарушают теплоотвод и могут повредить светодиод
• Обращайте внимание на цвет проводов: подключение фазы желательно выполнять сверху, чтобы соблюсти принцип “выключено сверху”
