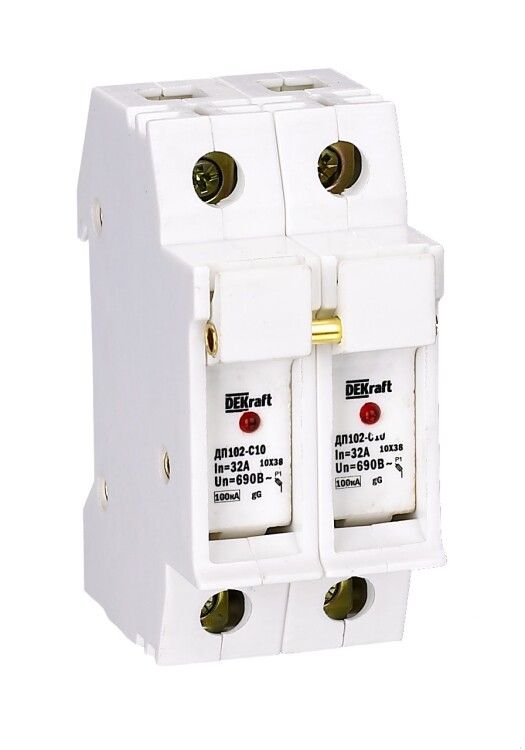

Держатель предохранительного типа C10 ДП102-С10-2P со светодиодной индикацией DEKraft 21384DEK APC

Держатель предохранителя типа C10 со светодиодной индикацией 2P от DEKRAFT предназначен для надёжного крепления и визуального контроля состояния плавких предохранителей габарита 10×38 мм в распределительных щитах. Артикул 21384dek обеспечивает совместимость с системами автоматизации и силовой аппаратурой, где важна быстрая диагностика.

Назначение и область применения

Держатель предохранителя типа C10 со светодиодной индикацией 2P используется для защиты электрооборудования от перегрузок и коротких замыканий в сетях переменного тока до 500 В. Подходит для установки в щитах управления, промышленном оборудовании, станках, конвейерах и других устройствах, требующих четкого сигнала о сработавшем предохранителе. Применяется в соответствии с требованиями стандарта IEC 60269-1-98.

Технические характеристики

• Тип предохранителя: цилиндрический, габарит C10 (10 × 38 мм)
• Число полюсов: 2
• Номинальный ток: 32 А
• Максимальное рабочее напряжение: 500 В AC
• Способ монтажа: крепление на DIN-рейку шириной 35 мм
• Подключение: винтовые зажимы, допускается подвод питания сверху или снизу
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат, в закрытых помещениях
• Индикация: встроенный светодиод светится при срабатывании предохранителя
• Ширина корпуса: 2 модуля (18 мм)
• Рабочее положение: любое, рекомендовано вертикальное

Совместимость и монтаж

Держатель предохранителя типа C10 со светодиодной индикацией 2P совместим с плавкими предохранителями ПЦ-102 и аналогичными изделиями габарита 10×38 мм. Монтируется на стандартную DIN-рейку (TS35/7,5 или TS35/15). Для подключения используйте винтовые клеммы - затягивать необходимо усилием 0,4–0,6 Нм, чтобы избежать повреждения контактов. Обязательно проверьте соответствие сечения провода - максимальная площадь жилы: 2,5 мм2. Индикатор работает от сети через внутренний делитель напряжения, поэтому он активируется сразу после подачи напряжения на входные клеммы, даже если предохранитель ещё не установлен.

Безопасность и стандарты

Держатель соответствует международному стандарту IEC 60269-1-98, который регламентирует безопасность и тестирование предохранителей низкого напряжения. Конструкция выполнена из самозагасающего термопластического материала, устойчивого к возгоранию. Отдельные элементы имеют класс горючести UL94 V-0. Сертифицирован для работы в условиях, предусмотренных климатическим исполнением УХЛ4.

Преимущества

• Яркая светодиодная индикация позволяет оперативно выявить сработавший предохранитель без вскрытия щита
• Фиксация на DIN-рейке исключает необходимость дополнительных креплений
• Винтовое соединение обеспечивает надёжный контакт при многократных демонтажах
• Компактная форма (2 модуля) экономит место в щите
• Не требуется внешнее питание для индикатора - работает за счёт напряжения сети

Ограничения применения

• Не предназначены для открытых помещений или мест с высокой запылённостью - степень защиты IP20 не защищает от пыли и брызг
• Не для постоянного воздействия влаги, пара или агрессивных сред
• Индикатор не показывает причину срабатывания - только факт обрыва цепи
• Не рассчитан на работу при температурах ниже −25 C или выше +55 C
• Не следует использовать с предохранителями другого габарита - только 10×38 мм

Примеры использования

• Защита выходов частотных преобразователей
• Аварийное отключение насосов и компрессоров
• Щиты управления CNC-станков
• Распределительные пункты на заводах с UHL4-климатом
• Автоматические системы освещения и вентиляции

Практические советы

• Перед установкой всегда отключайте питание - индикатор остаётся под напряжением даже при снятых предохранителях
• Проверяйте плотность фиксации в DIN-рейке: слабый захват вызывает нагрев и окисление контактов
• При использовании в щитах с большим числом устройств - группируйте держатели по функциональному принципу для удобства обслуживания
• Обращайте внимание на цвет светодиода - обычно красный, но возможны варианты в зависимости от партии
• Не забывайте про обязательную замену предохранителя после срабатывания - индикатор не восстанавливается самостоятельно
