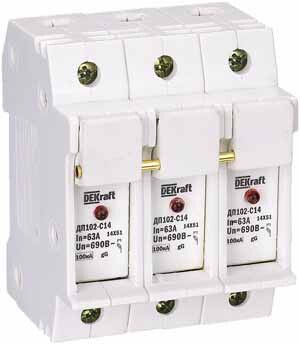

Держатель предохранительного типа C14 ДП102-С14-3P со светодиодной индикацией DEKraft 21388DEK APC

Держатель предохранительного типа C14 со светодиодной индикацией 3-полюсный ДП102-С14-3P от DeKraft предназначен для безопасного крепления и контроля состояния плавких предохранителей габарита C14 в распределительных щитах. Устройство совмещает функции механического удерживания, электрического контакта и визуальной индикации сработавшего предохранителя - что повышает надежность обслуживания электрооборудования.

Назначение и область применения

Держатель ДП102-С14-3P используется для установки трёхполюсных плавких предохранителей типоразмера C14 (14×51 мм) в цепях переменного тока до 500 В. Применяется в силовых щитах, пультах управления, станках, конвейерах и других системах, где требуется быстрая замена предохранителя и наглядная индикация отказа. Подходит для промышленных объектов, энергообъектов и автоматических линий, соответствует требованиям IEC 60269-1-98.

Технические характеристики

• Тип изделия: держатель плавкого предохранителя
• Габарит предохранителя: 14 × 51 мм (тип C14)
• Количество полюсов: 3
• Номинальный ток: 63 А
• Номинальное рабочее напряжение: 500 В AC
• Способ монтажа: на DIN-рейку (ширина 3 модуля = 54 мм)
• Род тока: переменный (AC)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом, возможна запылённость)
• Индикация: светодиодная - горит при срабатывании одного из предохранителей
• Нормативный документ: IEC 60269-1-98

Совместимость и монтаж

Держатель ДП102-С14-3P совместим с предохранителями семейства ПЦ-102 и аналогичными изделиями габарита C14. Монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защёлкнуть корпус на направляющих. Электрическое подключение осуществляется через винтовые клеммы - провода можно заводить как сверху, так и снизу. Напряжение на индикацию подаётся параллельно входящим контактам, поэтому устройство требует наличия напряжения в сети для работы LED-индикатора. Установка допускается в любом положении, однако рекомендовано вертикальное расположение для лучшей теплоотдачи и долговечности компонентов.

Безопасность и стандарты

Держатель сертифицирован по международному стандарту IEC 60269-1-98, который регламентирует требования к предохранителям и их держателям для низковольтных сетей. Конструкция обеспечивает исключённый доступ к токоведущим частям при установленном предохранителе (класс защиты IP20). Оболочка выполнена из самозагасающего материала, устойчивого к возгоранию. Индикационная система не создаёт дополнительной нагрузки на сеть и не влияет на коммутирующую способность устройства.

Преимущества

• Визуальная индикация срабатывания - позволяет оперативно выявить неисправный полюс без тестирования
• Многополюсная конструкция - три независимых канала в одном корпусе, экономят место в щите
• Фиксация на DIN-рейке - удобный и стандартизированный монтаж, совместимый с большинством современных щитов
• Поддержка двух вариантов подключения питания - гибкость при проектировании схем
• Высокая термостойкость материалов - устойчивость к перегреву при длительной работе на номинале

Ограничения применения

• Не предназначено для постоянного воздействия пыли, влаги или брызг - IP20 недостаточно для открытых площадок или сырых помещений
• Не работает без напряжения в цепи - индикатор не светится при отключенном питании, даже если предохранитель цел
• Не подходит для цепей постоянного тока - только для переменного тока (AC)
• Номинальный ток 63 А - нельзя использовать для защиты цепей выше этого значения
• Требуется точное соответствие габарита C14 - другие типы предохранителей (например, D14, G14) не подходят

Примеры использования

• Щиты управления насосными станциями - защита двигателей от перегрузки
• Автоматические линии на заводе - управление несколькими потребителями одним держателем
• Энергораспределительные пункты - быстрый ремонт при аварийном отключении
• Аппараты с высокой плотностью компоновки - вместо трёх однополюсных держателей один трёхполюсный

Практические советы

• Проверьте перед монтажом, чтобы предохранитель точно соответствовал габариту 14×51 мм - некорректный размер вызывает плохой контакт и перегрев
• При использовании в условиях повышенной вибрации затяните винтовые клеммы с усилием, указанным в руководстве - слабый контакт увеличит риск нагрева
• Индикатор не гарантирует наличие напряжения на выходе - он показывает лишь факт перегорания предохранителя, а не работоспособность всей цепи
• При замене предохранителя всегда отключайте питание - хотя конструкция защищена, работа под напряжением опасна
• Для условий с высокой запылённостью используйте внешнюю крышку щита - внутренние элементы не имеют защиты от пыли
