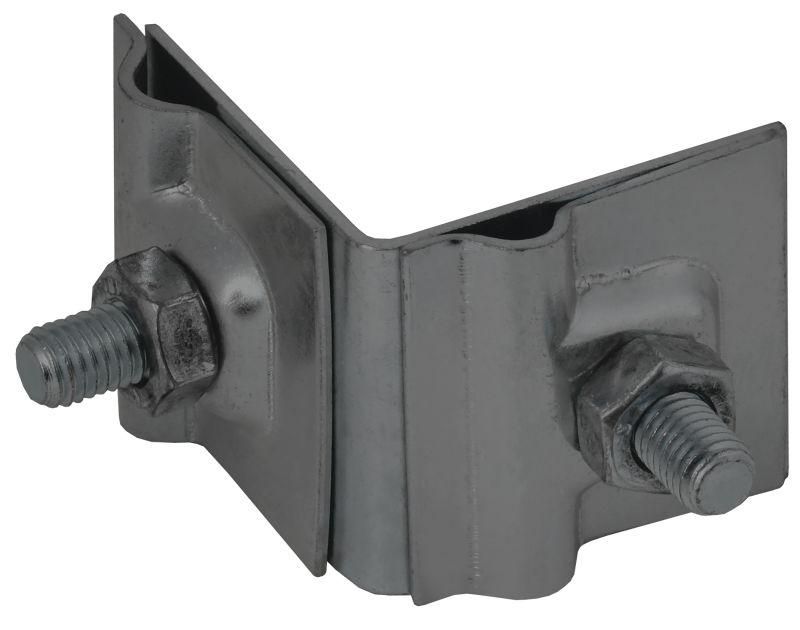

Держатель проводника круглого 6-10мм для фальца угловой h=40мм оцинкованная сталь TD IEK - ZDP80-13-2-16-40

Держатель проводника круглого 6–10 мм для фальца угловой h=40 мм оцинкованная сталь TD IEK (артикул zdp80-13-2-16-40) предназначен для надёжного крепления одиночных или парных круглых проводников на фальцевой кровле или других металлических поверхностях. Благодаря угловой форме и оцинкованной стали, он устойчив к коррозии и подходит для длительной эксплуатации на открытых площадках.

Назначение и область применения

Держатель проводника круглого 6–10 мм для фальца угловой h=40 мм оцинкованная сталь TD IEK используется для фиксации силовых или сигнальных проводников на фальцевых крышах зданий. Подходит для установки на вертикальных и горизонтальных участках фальца. Также может применяться для крепления к другим металлическим конструкциям - например, к профилю, трубам или рамам. Часто встречается в системах молниезащиты, заземления, телекоммуникаций и энергоснабжения на промышленных объектах, складах, спортивных комплексах.

Технические характеристики

• Диаметр проводника: 6–10 мм - позволяет фиксировать одиночный или двойной проводник стандартного сечения
• Высота фальца: 40 мм - оптимально подходит для типичных фальцевых систем
• Длина изделия: 85 мм - обеспечивает достаточную длину для прочного крепления и свободного доступа к болтам
• Материал: сталь с термодиффузионным цинковым покрытием - повышает коррозионную стойкость, особенно важна для внешней установки
• Форма: угловая - позволяет закрепить проводник перпендикулярно фальцу, сохраняя минимальный выступ

Совместимость и монтаж

Держатель проводника круглого 6–10 мм для фальца угловой h=40 мм оцинкованная сталь TD IEK крепится через два отверстия с помощью болтов M6 или аналогичных. Установка возможна под любым углом к направлению фальца - гибкая конструкция позволяет адаптироваться к изгибам крыши. Для монтажа требуется доступ к нижней стороне фальца или металлической поверхности. Не требует сварки - всё выполняется механическими средствами. Совместим с медными, алюминиевыми и стальными проводниками диаметром до 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям к долговечности и защите от коррозии для наружных электроустановок. Термодиффузионное цинкование обеспечивает класс защиты ZN 90/120 по DIN EN ISO 1461, что гарантирует срок службы более 25 лет в агрессивных условиях. Соответствует нормам ГОСТ Р 50571.5.54 и IEC 62305 для систем молниезащиты.

Преимущества

• Угловая форма снижает риск повреждения фальца при затяжке болта
• Цинковое покрытие предотвращает образование ржавчины даже при постоянном контакте с влагой
• Не требует специального инструмента - достаточно обычного ключа
• Поддерживает два проводника одновременно - экономит место и время монтажа
• Работает в температурном диапазоне от –40C до +80C

Ограничения применения

• Не предназначена для крепления проводников диаметром менее 6 мм - возможен люфт и плохая фиксация
• Не рекомендуется для установки на неметаллических основаниях (дерево, бетон) - нужен металлический контакт для надёжного заземления
• Не следует использовать в местах с высокой вибрацией без дополнительной фиксации
• Запрещено применять в качестве несущего элемента для тяжёлых кабельных трасс - только для легких проводников

Примеры использования

• Крепление молниеотвода к фальцевой кровле промышленного здания
• Фиксация заземляющего провода на кровле складского комплекса
• Установка сигнального кабеля на металлическом каркасе теплицы
• Монтаж проводника системы видеонаблюдения на фальце ангаров

Практические советы

• Перед монтажом проверьте, чтобы толщина фальца совпадала с заявленными 40 мм - иначе возможно неплотное прилегание
• Используйте шайбы под головки болтов для равномерного распределения нагрузки
• При установке двух проводников - располагайте их симметрично, чтобы не перегружать держатель
• Проверяйте плотность крепления после первых осадков - влага может вызвать временный деформационный эффект
• Артикул zdp80-13-2-16-40 - единственный вариант в линейке IEK с такой комбинацией высоты фальца и диапазона проводников; другие модели не заменят его без доработки
