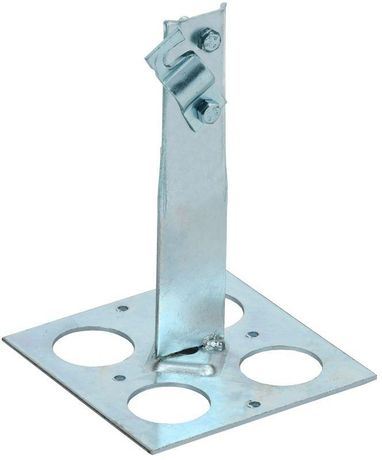

Держатель проводника круглого 6-10мм винтовой для плоской кровли h=90мм оцинкованная сталь HDZ IEK - ZDP85-14-1-16-90

Держатель проводника круглого 6–10 мм винтовой для плоской кровли h=90 мм оцинкованная сталь HDZ от IEK обеспечивает надёжное крепление заземляющего проводника на плоских крышах. Артикул zdp85-14-1-16-90 соответствует требованиям ГОСТ 9.307-2021 и рассчитан на длительную эксплуатацию в условиях открытых площадок.

Назначение и область применения

Держатель проводника используется для фиксации круглого заземляющего проводника диаметром 6–10 мм на плоских или слегка наклонённых кровлях. Применяется в системах молниезащиты и заземления зданий, особенно там, где невозможно использовать механическое крепление через кровельный материал - например, на битумных, рубероидных или композитных покрытиях. Подходит для объектов жилой, коммерческой и промышленной застройки.

Технические характеристики

• Диаметр проводника: 6–10 мм
• Высота держателя: 90 мм
• Материал корпуса и зажима: сталь оцинкованная
• Толщина стали: 2 мм
• Тип крепления проводника: винтовой зажим с прижимной скобой
• Тип крепления держателя: накладка с одним отверстием для адгезионного крепления
• Цинковое покрытие: по ГОСТ 9.307-2021
• Тип изделия: заземление

Совместимость и монтаж

Держатель проводника круглого 6–10 мм винтовой для плоской кровли h=90 мм оцинкованная сталь HDZ крепится исключительно с помощью специального клея (например, полиуретанового или битумного состава, совместимого с типом кровли). Отверстие в основании имеет диаметр, подходящий для стандартных клеевых анкеров или герметиков. Для установки:

• Очистите поверхность кровли от пыли, грязи и влаги;
• Нанесите клей равномерным слоем на нижнюю часть держателя;
• Установите держатель, плотно придавливая на 10–15 секунд;
• Подождите время высыхания клея согласно инструкции производителя (обычно 24 часа);
• Затяните винт зажима до упора - проводник должен быть надёжно зажат, но без деформации.

Не используйте саморезы, гвозди или другие механические крепления - они повредят гидроизоляцию кровли.

Безопасность и стандарты

Цинковое покрытие выполнено по ГОСТ 9.307-2021 - что обеспечивает долгую corrosion resistance даже в агрессивных средах. Конструкция соответствует требованиям к элементам системы молниезащиты (ГОСТ Р 50571.5.54-2017/IEC 60364-5-54). Нагрузочная способность достаточна для передачи импульсов молнии без перегрева или деформации.

Преимущества

• Толщина стенок 2 мм - высокая прочность против внешних воздействий и нагрузок;
• Горячее цинкование - защита от коррозии в течение всего срока службы;
• Винтовой зажим с прижимной скобой - позволяет легко менять проводник без демонтажа держателя;
• Индивидуальная упаковка - снижает риск повреждений при перевозке и хранении;
• Гарантия 3 года - подтверждает качество материала и сборки.

Ограничения применения

• Не металлические или шиферные кровли - требуют другого типа крепления;
• Не рекомендован для участков с постоянными ударными нагрузками (например, рядом с вентиляционными трубами, которые часто вибрируют);
• Работает только с круглыми проводниками; не поддерживает плоские или многожильные шины;
• Клей должен быть специально подобран под тип кровельного покрытия - использование некорректного клея приведёт к отслоению.

Примеры использования

• Фиксация заземляющей ленты на крыше торгового центра с битумной изоляцией;
• Установка контура молниезащиты на складском комплексе с плоской EPDM-кровлей;
• Крепление провода к кровле административного здания, где запрещены сверления.

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника - он должен входить в интервал 6–10 мм без люфта;
• Выбирайте клей с заявленной адгезией к вашему типу кровли (битум, ТПО, PVC, рулонные материалы);
• Проверяйте затяжку винта после первых двух недель эксплуатации - возможна осадка клея;
• При использовании нескольких держателей соблюдайте шаг между ними - обычно 1–1,5 метра, чтобы избежать прогиба проводника;
• Артикул zdp85-14-1-16-90 от IEK совпадает с другими изделиями серии HDZ - можно заменить аналогичными моделями при необходимости.
