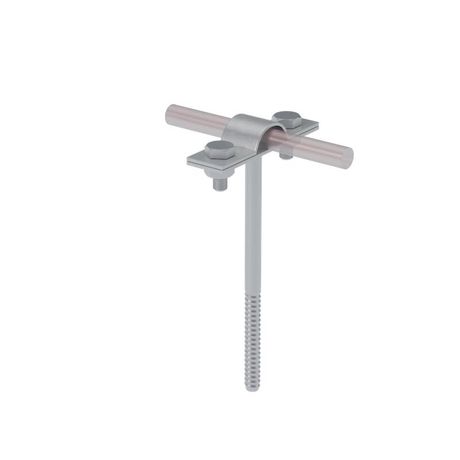

Держатель вкручиваемый DPV-L80-D5-10 для прутка d5-10 L80 сталь КМ MA0176 КМ-Профиль

Держатель вкручиваемый для прутка d5-10 L80 сталь КМ - компонент системы AURAFORT®, предназначенный для надежного крепления токоотводов к фасадам зданий. Бренд КМ-Профиль и артикул ma0176 указывают на серийный продукт, соответствующий требованиям ГОСТ 15150-69 для внутренних и сухих внешних условий.

Назначение и область применения

Держатель вкрушиваемый для прутка d5-10 L80 сталь КМ используется для жесткого закрепления медных или стальных прутков диаметром 5–10 мм в системах молниезащиты. Применяется для крепления токоотводов к стенам, фасадам, кровельным конструкциям и другим поверхностям, где требуется прочная фиксация без сверления основания. Подходит для установки на бетон, кирпич, камень и другие плотные материалы. Работает в помещениях и на улице при сухом климате, в условиях слабой агрессивности окружающей среды.

Технические характеристики

• Длина изделия: 80 мм
• Поддерживаемый диаметр прутка: 5–10 мм
• Материал: оцинкованная сталь (электрохимическое цинкование)
• Крепление: болты М5×12 с профилированными пластинами
• Климатическое исполнение: УХЛ4 (по ГОСТ 15150-69)
• Рекомендованная среда: сухие помещения, малоагрессивные внешние условия

Совместимость и монтаж

Держатель совместим с прутками из меди, стали и других металлических проводников диаметром 5–10 мм. Для монтажа необходимо просверлить отверстие в основе под резьбу держателя, затем вкрутить его до упора. После этого пруток вставляется в паз, и фиксируется двумя болтами М5×12 через профилированные пластины. Напряжение и ток не влияют на работу держателя - он является исключительно механическим крепежом. Не требует специального инструмента: достаточно шуруповёрта с насадкой под крестовую головку болтов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ4. Оцинкованное покрытие обеспечивает защиту от коррозии в условиях нормальной влажности. Не содержит токсичных материалов. Не предназначен для работы в условиях постоянного контакта с химически активными жидкостями, соляными туманами или высокой влажностью (>80%).

Преимущества

• Не требует сварки или анкеров - монтируется вкручиванием
• Устойчив к механическим нагрузкам благодаря стальному корпусу
• Электрохимическое цинкование повышает срок службы против коррозии
• Фиксация прутка происходит равномерно через две пластины - снижается риск перегиба
• Стандартные болты М5×12 легко заменяются при необходимости

Ограничения применения

• Не использовать в агрессивных средах: морской воздух, химические производства, кислотные пары
• Не рекомендуется для установки в сырых помещениях с постоянной влажностью выше 80%
• Не подходит для мягких оснований: гипсокартон, пеноблок, древесина - материал не выдержит вкручивание
• Не предназначен для крепления тросов или гибких проводников - только жестких прутков

Примеры использования

• Крепление вертикального токоотвода к фасаду административного здания из кирпича
• Фиксация горизонтального проводника на бетонной крыше промышленного цеха
• Закрепление заземляющего контура на стене подстанции в сухом регионе
• Установка в системе молниезащиты частного дома с кирпичными стенами

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в диапазон 5–10 мм
• Глубина отверстия под держатель должна быть не менее 70 мм для надежного зацепления резьбы
• При использовании в холодном климате убедитесь, что температура не ниже -40 C - изделие рассчитано на УХЛ4
• Не используйте держатель в качестве точки подключения к заземляющему проводнику - он служит только для крепления
• Проверяйте затяжку болтов после первых нескольких дней эксплуатации - возможна осадка материала основания
