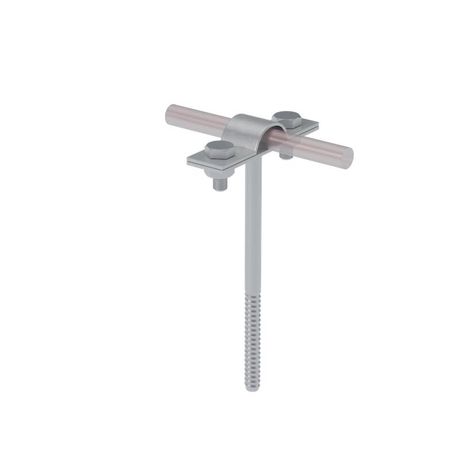

Держатель вкручиваемый DPV-L120-D5-10 HD для прутка d5-10 L120 сталь гор. оцинк. КМ MA0185 КМ-Профиль

Держатель вкручиваемый DPV-L120-D5-10 от КМ-Профиль - это надежный крепёж для фиксации токоотводов из металлического прутка диаметром 5–10 мм на фасадах зданий. Применяется в системах молниезащиты AURAFORT®, особенно там, где важна устойчивость к коррозии и долговечность при внешнем монтаже.

Назначение и область применения

Держатель вкручиваемый DPV-L120-D5-10 предназначен для жёсткого крепления токоотвода - стального прутка диаметром 5–10 мм - к поверхности фасада любого типа: кирпич, бетон, металл, дерево. Он обеспечивает механическую прочность и электрический контакт между токоотводом и конструкцией здания. Подходит для установки на открытых участках, в условиях повышенной влажности и в зонах с низкой агрессивностью окружающей среды. Используется в системах молниезащиты зданий, промышленных объектов, энергообъектов и коммунальной инфраструктуры.

Технические характеристики

• Длина корпуса: 120 мм
• Диаметр прутка, который фиксируется: 5–10 мм
• Материал корпуса: сталь
• Защитное покрытие: горячее цинкование по ГОСТ 9.307-89
• Крепление токоотвода: двумя болтами М5×12 с профилированными пластинами
• Класс защиты по коррозии: соответствует ГОСТ 15150-69 (УХЛ4 - умеренный климат, низкая загрязнённость)

Совместимость и монтаж

Держатель вкручиваемый DPV-L120-D5-10 совместим с токоотводами из круглого стального прутка диаметром 5–10 мм. Для монтажа требуется предварительно просверлить отверстие в основании под резьбу держателя. Установка выполняется путём завинчивания в подготовленную базу - бетон, кирпич или древесину. Болты М5×12 затягиваются до плотного прилегания профилированных пластин к прутку, что исключает люфт и обеспечивает надёжный электрический контакт. Не требует специальных инструментов - достаточно шуруповёрта с насадкой под крестовую головку.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - обеспечивает длительную защиту от коррозии даже при постоянном воздействии влаги
• Эксплуатационная классификация по ГОСТ 15150-69 (УХЛ4): допускает применение на улице, в неотапливаемых помещениях, в зонах с умеренной влажностью
• Не содержит свинца и других запрещённых веществ, соответствует требованиям экологической безопасности

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и глубокому цинкованию
• Стабильный электрический контакт за счёт профилированных зажимных пластин
• Устойчивость к выгоранию, перепадам температур и атмосферным осадкам
• Простота замены - при необходимости можно демонтировать и заменить без повреждения основания

Ограничения применения

• Не рекомендован для установки в агрессивных химических средах (например, рядом с промышленными выбросами серы или хлора)
• Запрещено использовать в местах с частым контактом с морской водой или соляными туманами - риск быстрого разрушения цинкового слоя
• Не предназначен для крепления гибких проводников или многожильных кабелей - только цельный пруток диаметром 5–10 мм
• Работает только в сочетании с болтами М5×12; использование других крепёжных элементов снижает надёжность

Примеры использования

• Фиксация вертикального токоотвода на фасаде многоэтажного офисного здания
• Крепление проводника к стене промышленного ангара с кровлей из металла
• Установка на заборе или ограде электростанции для равномерного распределения тока молнии
• Монтаж на историческом здании с каменным фасадом, где нельзя использовать сварку

Практические советы

• Перед монтажом проверьте диаметр прутка - он должен точно попадать в интервал 5–10 мм. Больший или меньший диаметр приведёт к плохому контакту
• Используйте только болты М5×12, указанные производителем. Альтернативные болты могут не обеспечить нужного усилия затяжки
• При установке в бетон используйте анкерные дюбели подходящего диаметра - держатель DPV-L120-D5-10 имеет внутреннюю резьбу, но не является саморезом
• Проверяйте целостность цинкового покрытия после доставки - при наличии повреждений обработайте их антикоррозийным составом
• Держатель DPV-L120-D5-10 от КМ-Профиль рассчитан на однократное закрепление. Не рекомендуется многократно разбирать и собирать - это снижает герметичность резьбы
