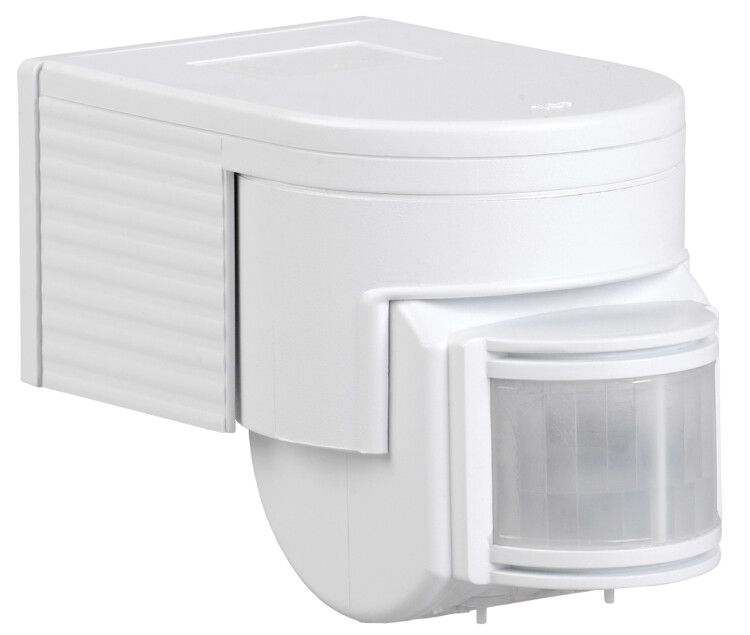

Детектор движения ДД 012 1100Вт угол обз. 180град. дальн. 12м IP44 бел. IEK LDD10-012-1100-001

Датчик движения ДД 012 белый от IEK - устройство для автоматического управления освещением на основе обнаружения движения и уровня освещённости. Подходит для установки в помещениях с умеренной влажностью, работает с нагрузкой до 1100 Вт и обеспечивает надёжную работу при температуре от -25 до +45 C. Артикул ldd10-012-1100-001.

Назначение и область применения

Датчик движения ДД 012 белый предназначен для автоматического включения света при появлении человека в зоне действия и выключения через заданное время после ухода. Устройство реагирует только на тепловое излучение движущихся объектов - то есть не срабатывает от постоянного источника тепла, например радиатора. Применяется в жилых, офисных и административных помещениях: коридорах, лестницах, кладовых, туалетах, подъездах. Также подходит для систем наружного освещения на террасах, входных группах и в зонах с ограниченным временем пребывания людей.

Технические характеристики

• Тип датчика: пассивный инфракрасный (PIR) - чувствителен к изменению теплового фона
• Максимальная нагрузка: 1100 Вт (для ламп накаливания, галогенных, светодиодных и компактных люминесцентных)
• Рабочее напряжение: 230 В переменного тока, частота 50 Гц
• Угол обзора: 180° - охватывает широкую зону перед датчиком
• Дальность обнаружения: до 12 метров
• Порог срабатывания по освещённости: 3–2000 люкс - срабатывает только при слабом свете (например, вечером или в пасмурную погоду)
• Максимальная длительность включения: 5 секунд - минимальное время работы после срабатывания
• Оптимальная высота установки: 2,5 м - рекомендовано для равномерного покрытия зоны
• Температура эксплуатации: от -25 C до +45 C
• Степень защиты: IP44 - защищён от брызг воды и частиц размером более 1 мм
• Срок службы: 30 000 часов (при правильной эксплуатации)
• Корпус: из самозатухающего поликарбоната, цвет - белый
• Коммутация: электромеханическое реле

Совместимость и монтаж

Датчик движения ДД 012 белый рассчитан на открытую установку - крепится на стену или потолок с помощью встроенных кронштейнов. Для подключения используются три провода: L (фаза), N (нейтраль), L_out (выход на нагрузку). Нельзя подключать к нему устройства с импульсными источниками питания без предварительной проверки совместимости - некоторые светодиодные лампы могут вызывать ложные срабатывания или отказы. Монтаж выполняется при отключенном питании. Рекомендуется использовать кабель сечением не менее 1,5 мм2. Установка на металлические поверхности допускается, но требует изоляции контактов.

Безопасность и стандарты

Датчик соответствует требованиям ГОСТ Р 51324.2.1-99. Корпус изготовлен из материала, не поддерживающего горение - повышает безопасность при перегрузках. Электромеханическое реле обеспечивает надёжное отключение даже при скачках напряжения. Не содержит опасных веществ согласно RoHS. Работает в сетях с TN-S и TN-C-S системами заземления.

Преимущества

• Высокая точность срабатывания благодаря PIR-сенсору - минимум ложных включений
• Широкий диапазон порога освещённости позволяет настраивать работу под условия дня/ночи
• Поддержка нагрузки до 1100 Вт - совместим с большинством бытовых и промышленных светильников
• IP44 - можно устанавливать в местах с возможностью попадания брызг (ванная, крыльцо)
• Долгий срок службы - 30 000 часов - снижает затраты на замену
• Белый корпус легко интегрируется в интерьер без визуального диссонанса

Ограничения применения

• Не подходит для установки в местах с сильными воздушными потоками - например, рядом с вентиляторами или кондиционерами - может вызвать ложные срабатывания
• Неэффективен при наличии препятствий в зоне обзора - двери, шкафы, мебель могут закрывать сигнал
• Не срабатывает на медленные движения - требуется скорость перемещения выше 0,3 м/с
• Запрещено применять в условиях повышенной запылённости, влажности или агрессивных средах - IP44 не защищает от струй воды и пыли
• Не рекомендуется для помещений с постоянным присутствием людей - будет постоянно включаться и выключаться
• Минимальная длительность включения - 5 секунд - не подходит для ситуаций, где нужен очень короткий импульс

Примеры использования

• Освещение в коридоре многоквартирного дома - свет включается при прохождении человека и гаснет через несколько секунд после ухода
• Свет в кладовой - активируется при открывании двери и выходе внутрь
• Наружное освещение на входе в дом - включается при подходе к дому ночью
• Туалет в офисе - экономит электроэнергию, выключая свет сразу после ухода
• Лестничная площадка - обеспечивает безопасность при спуске/подъёме без необходимости вручную включать свет

Практические советы

• При установке ориентируйте датчик так, чтобы зона обнаружения пересекала основные пути движения - лучше всего направить его вдоль коридора
• Избегайте установки возле окон, нагревательных приборов, вентиляторов и источников инфракрасного излучения - это снижает точность
• Если свет включается слишком часто - увеличьте порог освещённости (если есть регулировка); если не включается - проверьте уровень освещённости в помещении
• Перед первым включением дайте датчику 1–2 минуты на адаптацию к окружающей температуре
• Проверяйте соответствие нагрузки - суммарная мощность всех подключённых ламп не должна превышать 1100 Вт
• Для долгой службы не используйте с датчиком стартеры, дроссели или несовместимые LED-драйверы - они могут повредить реле
• Артикул ldd10-012-1100-001 - сохраните его при заказе запасного устройства
