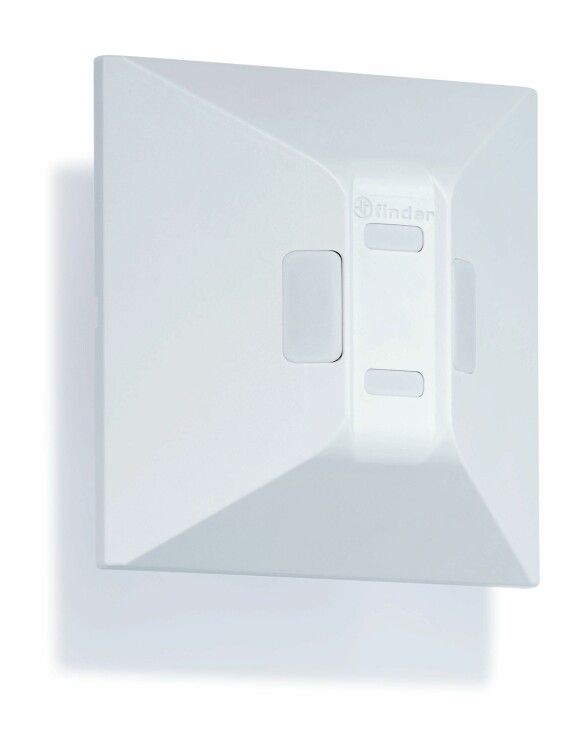

Детектор движения, широкая зона обнаружения, монтаж на стене; 1NO 10A (контакт без потенциала); питание 110…230В АC; степень защиты IP40 FINDER 186182300300 18.61.8.230.0300

Детектор движения Finder 186182300300 - это пассивный инфракрасный датчик с широкой зоной обнаружения, предназначенный для автоматического управления освещением и другими нагрузками до 10 А. Устройство монтируется на стену, работает от сети 110–230 В AC и подходит для помещений с умеренным климатом. Благодаря контакту без потенциала и регулируемому порогу срабатывания, он легко интегрируется в системы управления без необходимости изменения схемы питания.

Назначение и область применения

Детектор движения Finder 186182300300 предназначен для автоматического включения света или других устройств при обнаружении движения человека. Подходит для использования в офисах, коридорах, складских помещениях, туалетах и других зонах с временной занятостью. Контакт без потенциала позволяет использовать его в цепях управления с различными источниками питания, включая слаботочные контроллеры. Устройство особенно эффективно там, где важно избежать постоянного включения света - экономит энергию и продлевает срок службы ламп.

Технические характеристики

• Тип датчика: Пассивный инфракрасный (PIR) - реагирует на тепло тела человека
• Номинальный ток: 10 А - способен коммутировать нагрузки до 1000 Вт
• Напряжение питания: 110–230 В AC, частота 50–60 Гц - совместим с сетями Европы, России и США
• Контакты: 1 нормально открытый (НО) контакт без потенциала - не имеет собственного напряжения, безопасен для подключения к любым системам управления
• Максимальный пусковой ток: 20 А - выдерживает кратковременные скачки при запуске люминесцентных и светодиодных светильников
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды; подходит только для сухих внутренних помещений
• Температурный диапазон: -10…+50 C - рабочий интервал для отапливаемых и неотапливаемых помещений с умеренным климатом (климатическое исполнение УХЛ4)
• Задержка включения: 12 секунд - предотвращает ложные срабатывания при быстром проходе
• Регулировка порога срабатывания: есть - можно настроить чувствительность к движению, чтобы исключить реакцию на животных или малые перемещения
• Материал корпуса: пластик, матовая отделка, без галогенов - экологичный, не выделяет токсичных веществ при нагреве
• Управляющий ток: 10 мА - минимальный ток, необходимый для работы внутренней схемы
• Ступенчатый мониторинг: да - датчик проверяет наличие движения несколько раз перед включением, снижает вероятность ложных срабатываний
• Сигнальное устройство: да - встроенная индикация состояния (например, мигающий светодиод при активации)
• Соответствие стандартам: EN 60669-1, EN 60669-2-1 - сертифицирован для использования в электроустановках Евросоюза

Совместимость и монтаж

Детектор движения Finder 186182300300 рассчитан на открытую установку на стену. Монтаж выполняется с помощью крепёжных отверстий в корпусе - требуется только шурупы и отвертка. Для подключения используются три клеммы: L (фаза), N (ноль) и выходной контакт NO. Поскольку контакт без потенциала, нагрузка (например, лампа) подключается между этим контактом и фазой или нулём, в зависимости от схемы. Устройство совместимо с емкостными нагрузками - подходит для современных LED-светильников и компактных люминесцентных ламп. Не требует внешнего блока питания.

Безопасность и стандарты

Детектор движения Finder 186182300300 соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-1, которые гарантируют надёжную работу в условиях переменного тока и защиту от перегрузок. Отсутствие галогенов в материале корпуса делает его безопаснее при возгорании - меньше дыма и токсичных выбросов. IP40 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - использование вне сухих помещений недопустимо.

Преимущества

• Контакт без потенциала - универсальность в схемах управления, возможность подключения к PLC, реле, контроллерам
• Регулировка порога срабатывания - точная настройка под условия помещения (например, исключение срабатывания от домашних животных)
• Высокая устойчивость к пусковым токам - надёжно работает с энергосберегающими лампами и светодиодами
• Ступенчатый мониторинг - минимизирует ложные срабатывания
• Встроенная индикация - удобно диагностировать работоспособность без тестера
• Экологичный материал - не содержит галогенов, безопасен для окружающей среды

Ограничения применения

• IP40 - нельзя использовать во влажных помещениях (ванная, бассейн, улица, подъезды без крыши)
• Рабочая температура ниже -10 C - не подходит для холодных неотапливаемых объектов зимой
• Не имеет встроенного реле с замыкающим контактом - только нормально открытый, что ограничивает некоторые схемы управления
• Не рекомендован для установки напротив окон с прямыми лучами солнца - возможны ложные срабатывания
• Не подходит для контроля движения на расстоянии более 10 метров - зона обнаружения оптимизирована для типовых комнат

Примеры использования

• Автоматическое включение света в коридоре жилого дома - включается при входе, выключается через 1–2 минуты после ухода
• Освещение на складе - датчик активируется при подходе сотрудника к полкам, снижает расходы на электроэнергию
• Система управления в туалете общественного здания - сочетается с таймером для длительного включения при высокой проходимости
• Управление вентилятором в кабинете - включается при появлении человека, выключается при его отсутствии

Практические советы

• При монтаже ориентируйте датчик так, чтобы зона обнаружения покрывала основной маршрут движения - лучше всего направить его на вход в помещение
• Настройте порог чувствительности на минимальном уровне, если рядом находятся домашние животные
• Избегайте установки рядом с радиаторами, кондиционерами или вентиляторами - воздушные потоки могут вызывать ложные срабатывания
• Проверьте совместимость нагрузки: если используется LED-светильник с драйвером, убедитесь, что его пусковой ток не превышает 20 А
• Для сложных систем используйте этот детектор движения Finder 186182300300 как сигнал для внешнего реле - это увеличит долговечность контакта
• Не закрывайте датчик декоративными элементами - даже прозрачная пластина может снизить чувствительность PIR-сенсора
