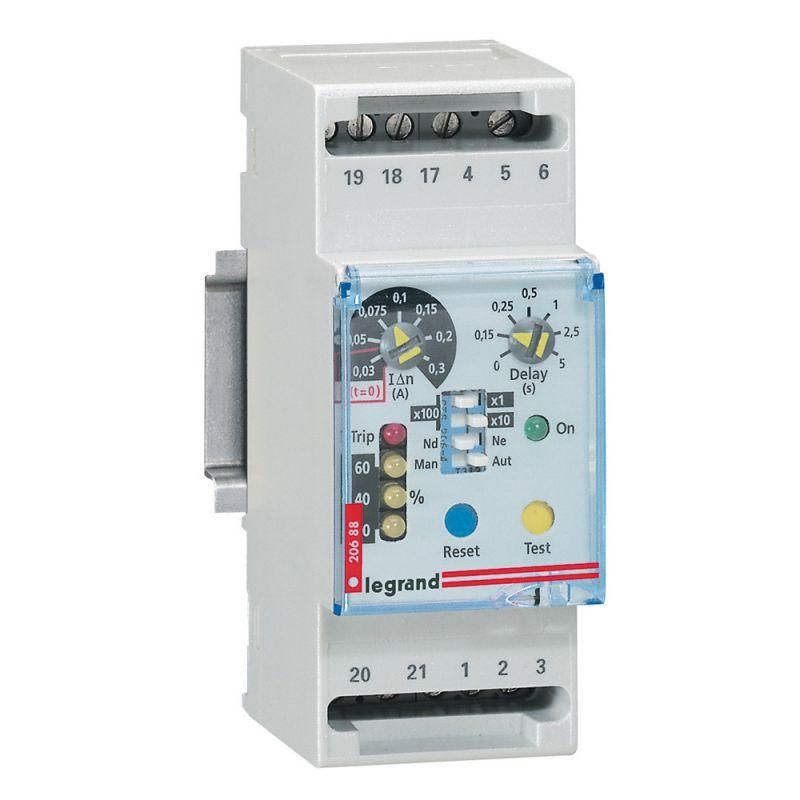

Дифференциальное реле - монтаж на DIN рейку 2 модуля | 026088 Legrand

Реле дифференциального тока Legrand DPX3 с артикулом 026088 - устройство защиты от утечек тока, предназначенное для монтажа на DIN-рейку и контроля трехфазных сетей переменного тока. Обеспечивает надежную изоляцию и автоматическое отключение при возникновении опасного тока утечки.

Назначение и область применения

Реле дифференциального тока Legrand DPX3 используется для защиты людей и оборудования от поражения электрическим током при утечках в трёхфазных сетях. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Применяется в системах питания станков, насосов, конвейеров, HVAC-оборудования и других мощных нагрузок, где требуется высокая степень безопасности.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальное напряжение питания: 195,5–253 В
• Частота сети: 47–63 Гц
• Порог срабатывания: 30–30 000 мА (регулируемый)
• Задержка на включение: 5 секунд (защита от ложных срабатываний при кратковременных импульсах)
• Контакты: 1 нормально замкнутый (НЗ), 1 нормально открытый (НО)
• Подключение: Винтовые зажимы
• Монтаж: На DIN-рейку, занимает 2 модуля
• Индикация: Светодиоды - утечка тока, аварийное срабатывание, состояние дифференциального тока
• Регистрация неисправностей: Да - сохраняет информацию о последнем событии

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется в шкафах с доступом к проводам фаз, нуля и заземления. Для подключения используются винтовые клеммы - затяжка должна выполняться усилием до 0,5 Нм, чтобы избежать повреждения контактов. Учитывайте посадочную ширину - 36 мм (2 модуля). После установки проверьте правильность подвода нулевого провода через устройство - он обязательно проходит внутри реле, иначе защита не будет работать.

Безопасность и стандарты

Реле соответствует требованиям международных стандартов IEC 61009-1 и IEC 61009-2-1 для устройств защитного отключения (УЗО). Произведено в соответствии с директивой CE. Интегрированная индикация позволяет оперативно выявить причину отключения - утечка, перегрузка или внутренняя неисправность.

Преимущества

• Широкий диапазон чувствительности (30–30 000 мА) - гибкая настройка под тип нагрузки
• Стабильная работа при колебаниях напряжения (до 195,5 В)
• Автоматическая регистрация неисправностей снижает время диагностики
• Яркая индикация всех состояний - удобно при обслуживании в темноте или с ограниченным доступом
• Задержка 5 секунд предотвращает ложные срабатывания при запуске двигателей

Ограничения применения

• Не предназначено для постоянной работы при напряжении ниже 195,5 В - возможны сбои в работе
• Не защищает от перегрузок и коротких замыканий - требует обязательной установки автоматического выключателя перед ним
• Не работает в сетях постоянного тока (DC) - только AC
• Не рекомендуется для установки вне закрытых щитов - отсутствует защита IP выше IP20
• Не поддерживает удалённый мониторинг - данные о неисправностях можно считать только визуально или при снятии с рейки

Примеры использования

• Защита группы станков на производстве с суммарной утечкой до 10 А
• Щит освещения и силовой нагрузки в торговом центре
• Электроснабжение бассейна или системы вентиляции с повышенной влажностью
• Распределительный щит многоквартирного дома с несколькими группами потребителей

Практические советы

• При выборе порога срабатывания - используйте 30 мА для человеческой защиты, 300–3000 мА для защиты оборудования
• Обязательно подключите ноль через реле - если он минует устройство, защита не активируется
• Проверяйте работу кнопкой «Тест» ежемесячно - даже при наличии индикации
• При регистрации неисправности - сбросьте устройство после устранения причины; иначе оно не включится
• Для сложных систем - используйте несколько реле DPX3 вместо одного большого - так легче локализовать проблему
