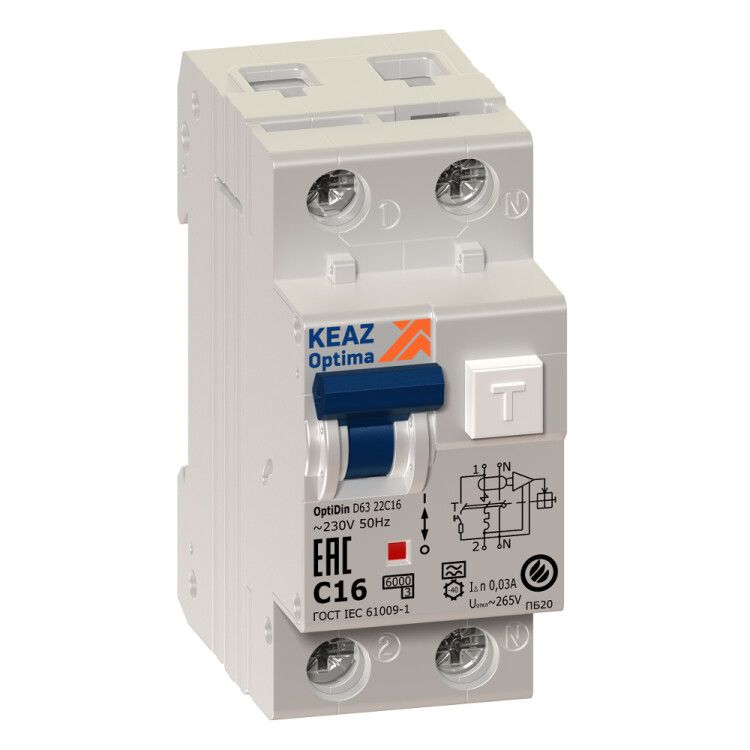

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 20А 10мА A OptiDin D63-21C20-A-УХЛ4 - 103501 КЭАЗ

Выключатель автоматический дифференциального тока с защитой от сверхтоков 2П 20А 10мА тип A 6кА УХЛ4 OptiDin D63 — это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током при утечках до 10 мА и предотвращает повреждение проводки при перегрузках и коротких замыканиях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах. Бренд Кэаз, артикул 103501, серия OptiDin.

Назначение и область применения

Выключатель автоматический дифференциального тока с защитой от сверхтоков 2П 20А 10мА тип A 6кА УХЛ4 OptiDin D63 предназначен для защиты электрических цепей от:

• утечек тока через человека или оборудование (до 10 мА);
• перегрузок и коротких замыканий (характеристика C);
• повреждений из-за импульсных токов, характерных для современной бытовой техники (тип A — реагирует на переменный и пульсирующий постоянный ток утечки).

Применяется в системах TN-S, TN-C-S, IT с заземлением. Часто используется для защиты групп розеток, кухонной техники, стиральных машин, бойлеров, ванных комнат и других помещений с повышенной влажностью.

Технические характеристики

• Номинальный ток: 20 А — максимальный длительно допустимый ток нагрузки;
• Дифференциальный ток: 10 мА — чувствительность к утечкам, соответствует требованиям безопасности для мест с риском поражения;
• Тип дифференциального тока: A — срабатывает на переменный ток и пульсирующий постоянный ток утечки (например, от инверторов, зарядных устройств, ЭПРА);
• Номинальное напряжение: 230 В AC — рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2P — отключает фазу и ноль одновременно; ноль коммутируемый;
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при токе короткого замыкания до 6000 А;
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (освещение, нагреватели, насосы);
• Класс токоограничения: 3 — обеспечивает минимальное тепловое воздействие на провода при КЗ;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям и крупным предметам, не предназначена для влажных мест вне щита;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать медные провода до этого сечения;
• Частота: 50 Гц — для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ4 — работает при температуре от –40 °C до +55 °C, подходит для неотапливаемых помещений и холодных регионов;
• Ширина по модулям: 2M — занимает два места на DIN-рейке;
• Глубина монтажа: 5,5 мм — компактный профиль, удобен для плотной сборки щитов;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).

Совместимость и монтаж

Выключатель автоматический дифференциального тока с защитой от сверхтоков 2П 20А 10мА тип A 6кА УХЛ4 OptiDin D63 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на передней панели — подходят провода сечением от 0,5 до 25 мм². Обязательно соблюдать полярность: вход L/N — сверху, выход — снизу. Коммутируемый ноль требует правильного подсоединения — не допускается соединение нулевых проводников после аппарата. Совместим с другими устройствами серии OptiDin, что обеспечивает единый стиль и совпадение габаритов при сборке щитов.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51327.1-2010 и ТУ 3422-046-05758109-2008. Соответствие нормам гарантирует надежное срабатывание при утечке и исключает ложные срабатывания. Класс токоограничения 3 снижает риск возгорания проводки при аварийном токе. Применение типа A делает аппарат совместимым с оборудованием, использующим импульсные преобразователи — современные LED-драйверы, инверторы, электромобили, системы домашней автоматизации.

Преимущества

• Объединяет две функции (защита от утечек и от перегрузок/КЗ) в одном корпусе — экономит место в щите;
• Тип A — единственная верная опция для защиты цепей с современной электроникой;
• Коммутируемый ноль — повышает уровень безопасности при обслуживании;
• Климатическое исполнение УХЛ4 — можно использовать в неотапливаемых помещениях, на чердаках, в подвалах;
• Класс 3 токоограничения — минимизирует термические повреждения кабелей при КЗ;
• Компактная глубина (5,5 мм) — позволяет устанавливать рядом другие устройства без перегрузки щита.

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток 50 Гц;
• IP20 не обеспечивает защиту от воды — нельзя устанавливать в ванных комнатах, банях, на улице без дополнительной защиты;
• Не рекомендован для цепей с высокими пусковыми токами (большие двигатели, компрессоры) — лучше выбрать тип D;
• Не поддерживает подключение внешних расцепителей или сигнализации — дополнительные устройства не предусмотрены конструкцией;
• Не следует использовать вместо основного вводного автомата — требуется согласование с проектом и учет координации защиты.

Примеры использования

• Защита группы розеток в кухне — где работают микроволновка, блендер, кофе-машина;
• Подключение стиральной машины и бойлера в ванной комнате (устройство установлено в щите на этаже);
• Цепь освещения и розеток в гараже с инверторными сварочными аппаратами;
• Щит в частном доме с системой теплого пола и управляемыми светильниками на основе PWM-драйверов;
• Промышленный щит с маломощными контроллерами, датчиками и пневматическими клапанами.

Практические советы

• Проверьте сечение кабеля перед подключением — не превышайте 25 мм², иначе контакт будет греться;
• При установке в щит с несколькими дифавтоматами — располагайте их так, чтобы был доступ к кнопке “Т” для тестирования;
• Не путайте с обычным УЗО: этот аппарат также отключает при перегрузке — не нужен дополнительный автомат;
• При использовании в условиях низких температур (ниже –20 °C) — проверяйте работу после долгого простоя;
• Тестируйте один раз в месяц кнопкой “T” — даже если устройство кажется “немым”, оно может потерять чувствительность;
• При замене старого УЗО+автомата — этот дифавтомат займет то же место, но с меньшим количеством соединений.
