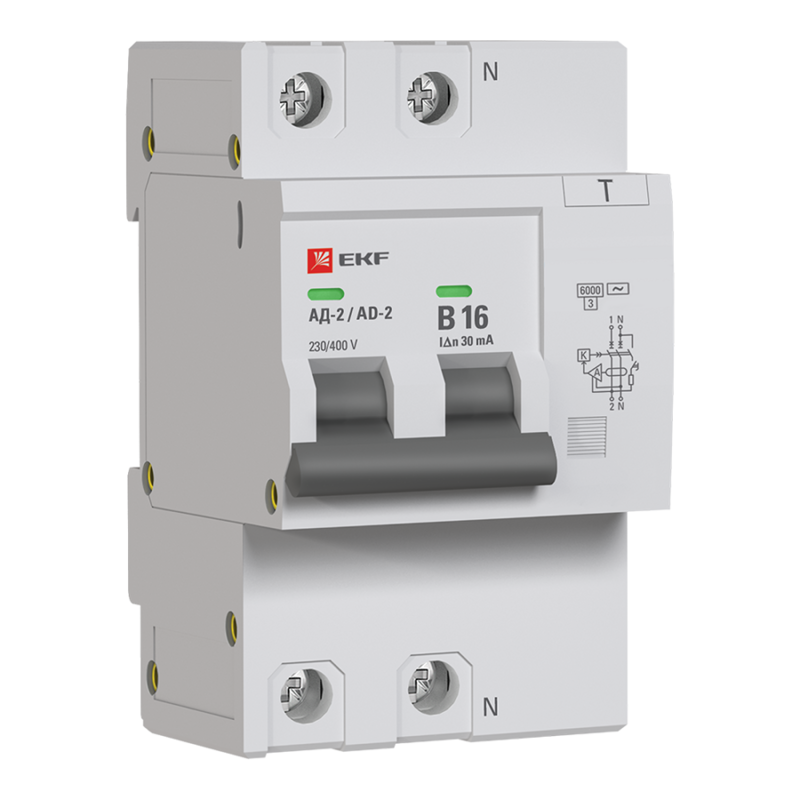

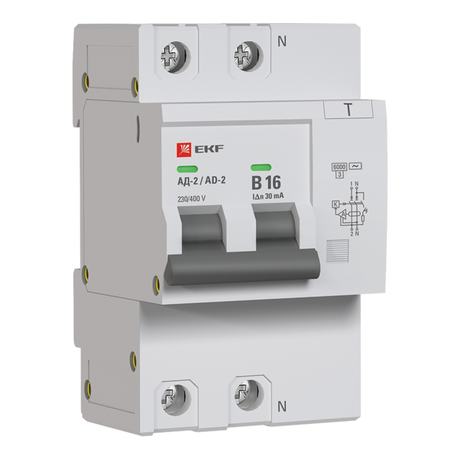

Дифференциальный автомат АД-2 16А/30мА (х-ка В, АС, электронный) 6кА EKF PROxima | DA2-6-16B-30-pro

Дифференциальный автомат АД-2 16А/30мА характеристика B AC 6кА (электронный) ГСИ, ГСИ(н) от бренда EKF в серии PROxima - это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает человека от удара током, предотвращает пожары из-за утечек и обеспечивает отключение при перегрузках и КЗ в бытовых и промышленных сетях 230 В.

Назначение и область применения

Дифференциальный автомат АД-2 предназначен для защиты людей от поражения электрическим током при прикосновении к токоведущим частям оборудования. Также он защищает электропроводку и оборудование от последствий:

• утечек тока через поврежденную изоляцию;
• замыканий на корпус или землю;
• перегрузок и коротких замыканий.

Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, на производстве - там, где есть риск поражения током или возникновения пожара из-за неисправностей в сети 230 В, 50 Гц.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без отключения
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам; при превышении этого значения автомат отключится, чтобы защитить человека
• Тип утечки: AC - реагирует только на переменный ток утечки (например, от бытовых приборов); не сработает на постоянный ток утечки (требуется УЗО типа A для устройств с выпрямителем)
• Характеристика срабатывания: B - отключается при перегрузке или КЗ, когда ток превышает 3–5 номинальных значений; подходит для смешанных нагрузок (освещение, розетки, малые двигатели)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Наличие нейтрального проводника: да - требует подключения нулевого провода
• Сечение проводов: 0–16 мм2 - можно подключать медные провода от тонких до сечения 16 мм2
• Степень защиты IP20: защита от прикосновения к токоведущим частям и от предметов более 12 мм; не предназначена для влаги или пыли - устанавливать только внутри закрытых щитов
• Ширина модуля: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 45 мм - требуется место в щите для свободной установки
• Рабочая температура: от –25 C до +50 C - допустимый диапазон для помещений с нормальным микроклиматом
• Номинальное напряжение изоляции: 500 В - гарантирует надежную изоляцию между токоведущими элементами
• Номинальное импульсное напряжение: 6 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные импульсы)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Гарантия: 84 месяца (7 лет)
• Тип: электронный - работает от сети, не зависит от механических механизмов; при отсутствии питания (например, обрыв нуля) защита по току утечки НЕ будет работать

Совместимость и монтаж

Дифференциальный автомат АД-2 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 4 модуля (72 мм) свободного места. Подключение выполняется в соответствии с маркировкой L (фаза) и N (нейтраль): фазный провод - на вход L, ноль - на N. Выходные контакты подключаются к защищаемой группе потребителей.

Обязательно соблюдайте полярность: ноль должен проходить через аппарат. Отказ от подключения нуля делает защиту по утечке невозможной. Максимальное сечение подводящих проводов - 16 мм2. Превышение может вызвать плохой контакт и нагрев.

Безопасность и стандарты

Дифференциальный автомат АД-2 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р 50890, что подтверждает его соответствие российским нормам безопасности. Сертифицирован для использования в системах TN-S и TN-C-S. Степень загрязнения 3 указывает на возможность работы в условиях повышенной запыленности, но только внутри щита с уровнем защиты IP20.

Преимущества

• Компактность: заменяет два устройства - автомат и УЗО, экономя место в щите
• Надежная защита: одновременная реакция на утечку, перегрузку и КЗ
• Электронная начинка: точное срабатывание при минимальных утечках, высокая скорость отключения
• Долгий срок службы: 7 лет гарантии - один из самых длинных в классе аналогичных устройств
• Простота диагностики: при срабатывании легко определить причину - если рычаг в положении “выкл”, значит - утечка; если “полувыключен” - перегрузка или КЗ

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, зарядные устройства, светодиодные светильники с драйверами, компьютеры) - нужен тип A
• Электронный тип не работает при обрыве нулевого провода - защита по утечке исчезнет даже при наличии фазы
• IP20 не позволяет использовать вне закрытых щитов - нельзя устанавливать во влажных помещениях, на улице или в открытых местах
• Не рекомендован для цепей с высокими пусковыми токами (большие насосы, компрессоры) - лучше выбрать характеристику C
• Не защищает от двойного прикосновения (при одновременном касании фазы и нуля)

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА
• Щиток на этаже многоквартирного дома - отдельный автомат на каждую квартиру
• Цеховые станки с металлическим корпусом - предотвращение пробоя изоляции на корпус
• Осветительные и бытовые группы в частном доме - снижение риска пожара от старой проводки

Практические советы

• Проверяйте целостность нулевого провода перед включением - при его обрыве защита по утечке не работает, хотя автомат может продолжать включать нагрузку
• При установке в щитке оставьте 10–15 мм свободного пространства вокруг аппарата для лучшего теплоотвода
• Не используйте этот автомат вместо УЗО типа A для современных устройств с импульсными источниками питания - выбирайте АД-2 типа A, если есть такие нагрузки
• Тестируйте кнопкой “T” ежемесячно - проверка срабатывания при утечке обязательна для безопасности
• При использовании в холодных помещениях (например, гараже зимой) убедитесь, что температура не ниже –25 C - иначе возможны отказы в работе
• При замене старого автомата - учитывайте посадочные размеры: глубина 45 мм и ширина 4 модуля должны точно подходить под ваш щит
