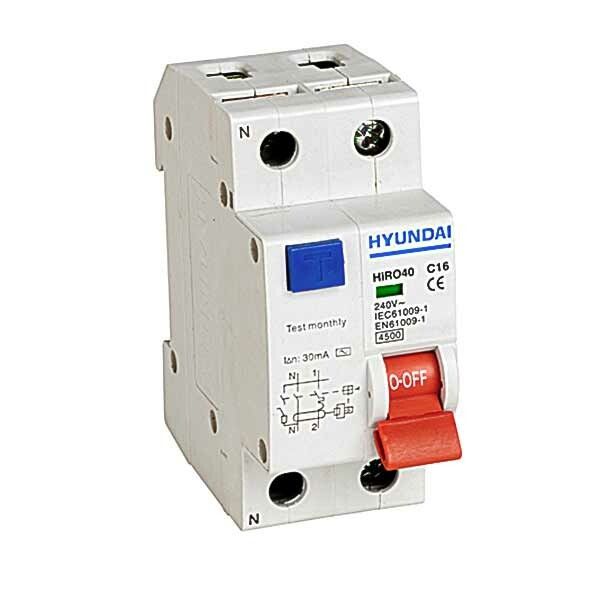

Дифференциальный автомат HRO63M 1NG4C0000C 00016G 1 полюс + нейтр., 16A ток, к.з. 6kA,30mA | 13.06.000120 HYUNDAI

Автоматический выключатель дифференциального тока Элком 1NG4C0000C 00016G обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание из-за утечек тока. Этот прибор сочетает функции обычного автомата и устройства УЗО в одном корпусе, что делает его удобным решением для защиты групповых цепей в жилых и коммерческих помещениях.

Назначение и область применения

Выключатель автоматический дифференциального тока Элком 1NG4C0000C 00016G предназначен для защиты людей от поражения электрическим током при утечках через тело человека или повреждённую изоляцию. Он также защищает проводку от перегрева и возгорания из-за постоянных утечек тока. Подходит для установки в распределительных щитах квартир, офисов, магазинов и других объектов, где требуется надёжная защита розеточных групп, освещения и бытовой техники.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при напряжении 220 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам, опасным для жизни человека
• Количество полюсов: 2 (1 фаза + нейтраль) - отключает оба провода одновременно при аварии
• Номинальное напряжение: 500 В - работает в сетях до 400 В переменного тока
• Номинальная отключающая способность: 6 кА - выдерживает токи короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с пусковыми токами (например, холодильники, насосы)
• Монтаж на DIN-рейку: да - совместим со стандартными щитами
• Отключение нейтрали: да - полностью размыкает цепь, исключая риск остаточного потенциала
• Количество модулей: 2 - занимает два стандартных места на DIN-рейке

Совместимость и монтаж

Устройство Элком 1NG4C0000C 00016G устанавливается на DIN-рейку шириной 35 мм, как все современные автоматы. Для подключения используются зажимы на входе и выходе - фаза и нейтраль должны быть правильно подсоединены согласно маркировке. Нейтраль обязательно подключается к соответствующему контакту, так как устройство отключает её при срабатывании. Монтаж возможен в любых распределительных щитах с достаточным свободным местом. Не требует дополнительной комплектации.

Безопатность и стандарты

Выключатель автоматический дифференциального тока Элком 1NG4C0000C 00016G соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств типа УЗО. Сертифицирован для использования в бытовых и аналогичных условиях. Отключение при утечке 30 мА соответствует нормам безопасности для защиты человека.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество точек подключения
• Отключение нейтрали повышает безопасность - исключает возможность попадания напряжения на нулевой провод после срабатывания
• Характеристика «C» хорошо справляется с пусковыми токами типичной бытовой техники
• Изготовлен с учётом требований к долговечности и надёжности работы в условиях повышенной влажности

Ограничения применения

• Не предназначена для защиты цепей с высокими импульсными помехами (например, частотные преобразователи, светодиодные драйверы без фильтров)
• Не рекомендуется использовать в системах TN-C - необходимо наличие отдельного PE-проводника
• Не подходит для промышленных мощных двигателей с частыми пусками - лучше выбрать характеристику D
• Работает только в сети переменного тока - не применяется в DC-системах

Примеры использования

• Защита розеток в ванной комнате - основное применение благодаря чувствительности 30 мА
• Групповая защита кухонной зоны - холодильник, микроволновка, кофемашина
• Освещение в подвале или гараже - особенно там, где есть риск повреждения изоляции
• Щитовые группы в квартире вместо двух отдельных устройств (автомат + УЗО)

Практические советы

• Перед монтажом проверьте целостность изоляции проводов - УЗО не спасёт от КЗ, если проводка уже повреждена
• При установке соблюдайте полярность: L - фаза, N - нейтраль; неверное подключение может нарушить работу
• Рекомендуется тестировать кнопкой «T» ежемесячно - это гарантирует исправность механизма
• Если в щите мало места - этот 2-модульный вариант выгоднее, чем два отдельных устройства (1P+1P+N)
• Не используйте в параллельном включении с другими УЗО - это может вызвать ложные срабатывания
