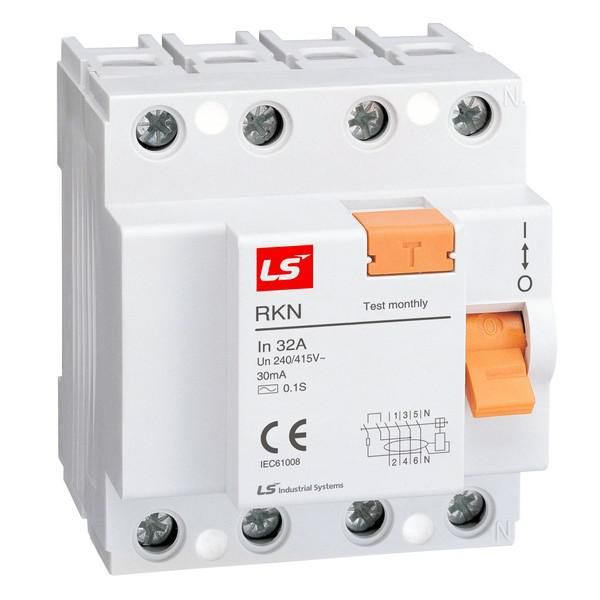

Дифференциальный выключатель нагрузки (УЗО) RKN 3P+N 40A 100mA AC-TYPE NEW ROGY (RUSSIA) - 062400448B LSIS

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 40A 100mA AC-TYPE от LS Electric предназначен для защиты людей и оборудования от поражения электрическим током при утечках в сетях с переменным током. Устройство монтируется на DIN-рейку и применяется в распределительных щитах промышленных объектов, производственных линий и крупных бытовых систем.

Назначение и область применения

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 40A 100mA AC-TYPE защищает от поражения током при утечках в цепях переменного тока. Он реагирует на дифференциальный ток величиной 100 мА, что делает его подходящим для защиты групповых линий, где требуется баланс между чувствительностью и отказоустойчивостью. Применяется в промышленных щитах, на участках с мощными электродвигателями, конвейерами, насосами и другим оборудованием, работающим от трёхфазной сети 400 В.

Технические характеристики

• Номинальное напряжение: 230/415 В - работает в однофазных и трёхфазных сетях с заземлённой нейтралью
• Номинальный ток: 40 А - способен коммутировать нагрузки до 9,2 кВт в трёхфазной сети
• Дифференциальный ток срабатывания: 100 мА - уровень утечки, при котором устройство отключается
• Тип срабатывания: AC - реагирует только на переменный дифференциальный ток (синусоидальный), не сработает на импульсы или постоянную утечку
• Количество полюсов: 3+N - три фазных и один нулевой проводник, все подключаются через устройство
• Способ монтажа: на DIN-рейку, занимает 4 модуля (72 мм шириной)
• Максимальное сечение кабеля: 35 мм2 - позволяет подключить жилы большого сечения без переходников
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого шкафа
• Рабочий температурный диапазон: от -5 до +40 C - не рекомендуется для установки вне помещений или в неотапливаемых зонах
• Коммутационная износостойкость: 6000 циклов - рассчитан на длительную работу при частых отключениях

Совместимость и монтаж

Выключатель дифференциальный нагрузки (УЗО) RKN 3P+N/4P 40A 100mA AC-TYPE совместим со всеми стандартными DIN-рейками типа TS35. Для монтажа используйте клеммы, расположенные сверху и снизу устройства. Подключение фаз A, B, C и N выполняется строго в соответствии с маркировкой на корпусе. Ноль обязательно проходит через УЗО - отключение произойдёт только при нарушении баланса токов во всех четырёх проводах. Кабель сечением более 35 мм2 требует предварительной подготовки (например, обжима наконечника). Убедитесь, что вводные автоматы перед УЗО имеют достаточную отключающую способность для защиты от КЗ.

Безопасность и стандарты

Устройство соответствует требованиям IEC 61009-1 и ГОСТ Р 51326.1. Сертифицировано для использования в электроустановках до 1000 В переменного тока. Отключение происходит при достижении порога 100 мА, что обеспечивает защиту от косвенного прикосновения, однако не заменяет основную защиту от перегрузок и коротких замыканий - необходимо использовать автоматический выключатель в паре.

Преимущества

• Чёткая механическая индикация состояния: рычаг показывает положение “ON/OFF” и факт срабатывания
• Высокая надёжность контактов благодаря медному сплаву и серебряным контактам
• Широкий допуск по сечению кабеля - удобен при использовании силовых кабелей
• Фиксация на DIN-рейке с двойным захватом - исключает самопроизвольное выпадение

Ограничения применения

• Не подходит для сред с постоянными или пульсирующими постоянными токами утечки - тип AC не реагирует на них
• Не используется на открытом воздухе или в помещениях с высокой влажностью - степень защиты IP20 недостаточна
• Не рекомендован для защиты одиночных бытовых приборов - 100 мА слишком большой порог для человека; для этого нужны УЗО на 30 мА
• Требует наличия внешнего автомата для защиты от перегрузки и КЗ

Примеры использования

• Защита группы трёхфазных станков на металлообрабатывающем участке
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный щит производственного цеха с большим количеством потребителей
• Электроснабжение теплицы или холодильного комплекса с длинными кабельными трассами

Практические советы

• Выбирая УЗО RKN 3P+N/4P 40A 100mA AC-TYPE, проверьте, чтобы нулевой провод не был разрывом после него - это сделает защиту бесполезной
• При установке в щите соблюдайте порядок: автомат → УЗО → групповые автоматы - так обеспечивается координированная защита
• Не используйте этот УЗО рядом с частотными преобразователями или источниками бесперебойного питания - они генерируют помехи, вызывающие ложные срабатывания
• Проверяйте работоспособность кнопкой “T” ежемесячно - даже при отсутствии аварийных ситуаций
• Если нужна защита от постоянных утечек - выбирайте тип А или Б, а не AC
