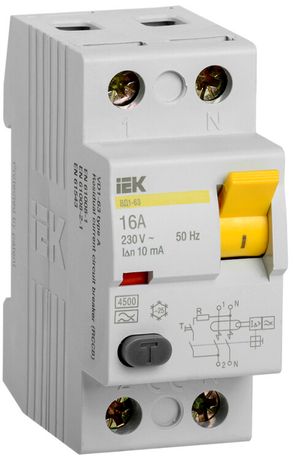

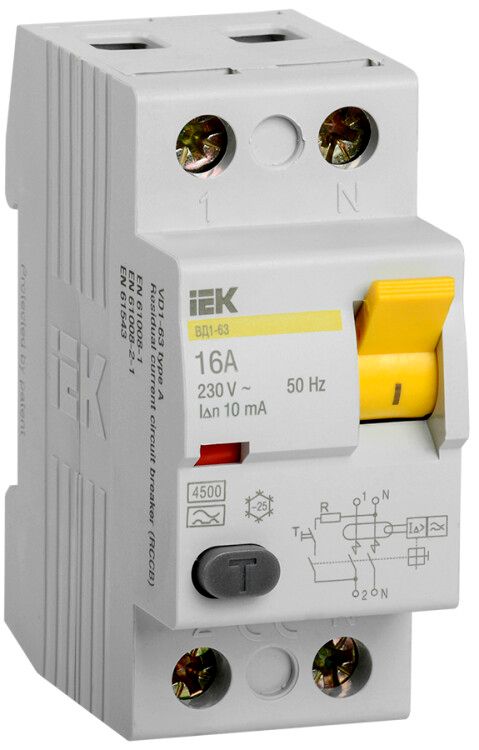

Выключатель дифференциальный (УЗО) ВД1-63 2п 16А 10мА тип A | MDV11-2-016-010 IEK

Выключатель дифференциального тока (УЗО) 2 полюса 16А 10мА тип A ВД1-63 от IEK — устройство для защиты людей от поражения электрическим током в бытовых и коммерческих сетях 230/400 В. Он особенно эффективен там, где используются современные электронные устройства с импульсными нагрузками, такие как стиральные машины или LED-освещение. Артикул mdv11-2-016-010 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 2 полюса 16А 10мА тип A ВД1-63 защищает человека от удара током при контакте с повреждённой изоляцией или токоведущими частями. Отличается от обычных УЗО тем, что реагирует не только на синусоидальные токи утечки, но и на пульсирующие постоянные — те, которые возникают в оборудовании с выпрямителями и регуляторами мощности.

Подходит для установки в жилых домах, офисах, мастерских, где есть: стиральные машины, холодильники с инверторным управлением, телевизоры, ПК, светодиодные лампы, зарядные устройства. Особенно рекомендован для ванных комнат, кухонь, бассейнов и других зон повышенной опасности.

Технические характеристики

• Номинальный ток: 16 А — максимальный рабочий ток, который устройство может проводить постоянно без перегрева.
• Дифференциальный ток: 10 мА — чувствительность срабатывания; при утечке выше этого значения УЗО отключит цепь за доли секунды.
• Тип тока утечки: A — обеспечивает защиту от переменного и пульсирующего постоянного тока утечки.
• Количество полюсов: 2 — контролирует фазу и ноль одновременно, исключает возможность работы при одном отключенном проводе.
• Номинальное напряжение: 230/400 В — совместим с однофазными (230 В) и трёхфазными (400 В) сетями.
• Отключающая способность при КЗ: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Устойчивость к импульсному току: 0,25 кА — выдерживает кратковременные скачки тока, характерные для запуска двигателей.
• Род тока: AC — работает только с переменным током, не предназначено для постоянного.
• Частота: 50 Гц — оптимизировано для российской сети.
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли — устанавливать только внутри щита.
• Модульная ширина: 2 модуля — занимает 18 мм в ширину на DIN-рейке.
• Глубина монтажа: 74 мм — требует достаточного места в распределительном щите.
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −40 °C до +40 °C, в условиях повышенной влажности, но без прямого воздействия осадков.
• Срок службы: 15 лет — при соблюдении условий эксплуатации и отсутствии аварийных режимов.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 2 полюса 16А 10мА тип A ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Подключение выполняется через верхние и нижние клеммы: вход — сверху, выход — снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Нельзя использовать в качестве замены автоматического выключателя — он не защищает от перегрузок и коротких замыканий. Для полноценной защиты требуется последовательная установка автомата на 16 А перед этим УЗО.

Не допускается подключение к цепям с постоянным током или с высоким уровнем гармоник без предварительной проверки совместимости.

Безопасность и стандарты

УЗО ВД1-63 тип A соответствует требованиям ГОСТ 50326 и ГОСТ 50807. Это означает, что устройство функционально не зависит от внешнего источника питания — будет работать даже при отключении нулевого провода. Соответствие нормам гарантирует надёжность срабатывания при утечках, в том числе при отказе электронных компонентов.

Преимущества

• Защита от пульсирующих постоянных токов утечки — уникальное преимущество типа A, необходимое для современных бытовых приборов.
• Низкий порог срабатывания (10 мА) — обеспечивает высокую степень безопасности для человека, особенно в сырых помещениях.
• Функциональная независимость от сети — работает даже при обрыве нуля, что важно для безопасности.
• Серия KARAT от IEK — известная линейка с проверенной долговечностью и доступной ценой.

Ограничения применения

• Не применяется в цепях постоянного тока — только переменный (AC).
• Не защищает от перегрузок и коротких замыканий — обязательно нужен автоматический выключатель в цепи.
• IP20 — нельзя устанавливать вне закрытого щита, в местах с возможностью попадания воды или пыли.
• Не рекомендуется для защиты групповых линий с большим количеством маломощных устройств (например, более 10–15 точек), так как суммарная естественная утечка может вызывать ложные срабатывания.
• Не подходит для систем IT (с изолированной нейтралью) — требуются другие типы защиты.

Примеры использования

• Щитовая группа в ванной комнате — защита розеток для бритвы, стиральной машинки, теплого пола.
• Кухонная розетка для микроволновки, кофемашины, электрочайника.
• Рабочая зона с ПК, монитором, принтером и другим оргтехникой.
• Освещение с LED-лампами и диммерами — именно они генерируют пульсирующий ток утечки, который обычные УЗО не видят.

Практические советы

• Обязательно используйте УЗО с автоматическим выключателем на 16 А в одной цепи — УЗО не заменяет автомат!
• Проверяйте срабатывание кнопкой “Т” один раз в месяц — это обязательная процедура для всех УЗО.
• При установке в старый щит учтите глубину 74 мм — возможно, потребуется углубление или замена корпуса.
• Для защиты нескольких розеточных групп лучше применять УЗО с дифференциальным током 30 мА, а 10 мА — только для отдельных, наиболее опасных участков (ванная, детская).
• Артикул mdv11-2-016-010 — это двухполюсная модель. Если вам нужна защита трёхфазной линии, выбирайте четырёхполюсный вариант того же типа.
