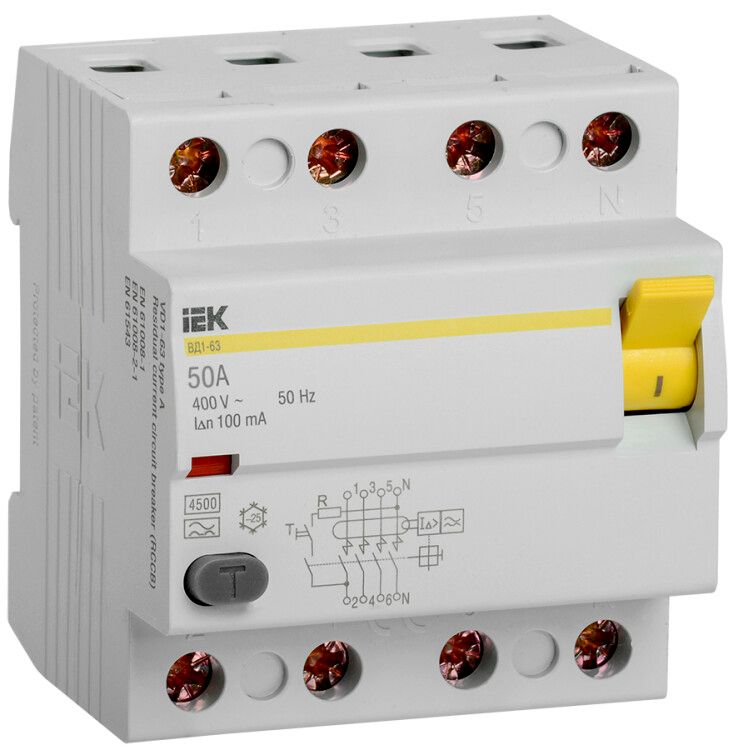

Выключатель дифференциальный (УЗО) ВД1-63 4п 50А 100мА тип A | MDV11-4-050-100 IEK

Выключатель дифференциального тока (УЗО) 4 полюса 50 А 100 мА тип A ВД1-63 от IEK - устройство для защиты людей от поражения электрическим током в трёхфазных сетях 400 В. Он реагирует на переменные и пульсирующие постоянные токи утечки, что делает его подходящим для современных бытовых и промышленных нагрузок. Артикул mdv11-4-050-100 относится к серии KARAT.

Назначение и область применения

Выключатель дифференциального тока (УЗО) 4 полюса 50 А 100 мА тип A ВД1-63 защищает людей от поражения электрическим током при контакте с токоведущими частями в трёхфазных сетях 230/400 В, 50 Гц. Устройство не обеспечивает защиту от перегрузок и коротких замыканий - его используют совместно с автоматическими выключателями.

Подходит для защиты групповых цепей, где есть оборудование с выпрямителями и регуляторами: стиральные машины, LED-освещение, компьютеры, TV, промышленные станки, конвейеры, системы управления. Особенно эффективен там, где возможны пульсирующие постоянные токи утечки - например, в мастерских, жилых комплексах, офисах с большим количеством электронной техники.

Технические характеристики

• Тип по току утечки: A - реагирует на переменные (синусоидальные) и пульсирующие постоянные токи утечки.
• Номинальный ток: 50 А - максимальный рабочий ток через устройство без срабатывания.
• Дифференциальный ток: 100 мА - порог срабатывания при утечке тока на землю.
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно.
• Род тока: AC - работает только в сетях переменного тока.
• Отключающая способность при КЗ: 4,5 кА - способность выдерживать и отключить ток короткого замыкания до этого значения.
• Устойчивость к импульному току: 0,25 кА - выдерживает кратковременные импульсы тока без повреждений.
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 400 В (L-L) / 230 В (L-N).
• Частота: 50 Гц - оптимизирован для российской сети.
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке.
• Глубина монтажа: 74 мм - требует свободного пространства за щитом.
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги; применяется только внутри закрытых распределительных щитов.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от −25C до +40C и повышенной влажности, характерной для помещений в средней полосе России.

Совместимость и монтаж

Выключатель дифференциального тока (УЗО) 4 полюса 50 А 100 мА тип A ВД1-63 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 4 модуля свободного места. Подключение выполняется согласно схеме на корпусе: входные провода - сверху, выходные - снизу. Ноль обязательно подключается через УЗО, так как он также контролируется.

Необходимо использовать отдельный автоматический выключатель на 50 А перед этим УЗО для защиты от перегрузок и КЗ. Без него устройство будет работать только как детектор утечки, но не сможет отключить цепь при превышении тока.

Безопасность и стандарты

Выключатель дифференциального тока (УЗО) 4 полюса 50 А 100 мА тип A ВД1-63 соответствует требованиям ГОСТ 50326 и ГОСТ 50807. Это означает, что он функционально не зависит от внешнего источника питания - срабатывает даже при отсутствии напряжения на входе, если возникает опасный ток утечки. Соответствие стандартам гарантирует надёжность и безопасность в соответствии с нормами РФ.

Преимущества

• Защита от двух видов токов утечки - переменных и пульсирующих постоянных - актуально для современного оборудования.
• Высокая устойчивость к импульсным токам - снижает риск ложных срабатываний при включении мощной техники.
• Надёжная механическая конструкция с долгим сроком службы (15 лет).
• Совместимость со всеми популярными щитами и комплектующими серии KARAT.
• Простое и понятное обозначение параметров на корпусе - удобно при монтаже и обслуживании.

Ограничения применения

• Не защищает от перегрузок и коротких замыканий - обязательна установка автомата в цепи.
• Не предназначена для работы вне закрытых щитов - IP20 не защищает от влаги и пыли.
• Не подходит для сетей постоянного тока - только переменный ток 50 Гц.
• 100 мА - недостаточно для защиты человека в местах с высокой вероятностью прикосновения (например, в ванных комнатах); для таких участков нужен УЗО на 10–30 мА.
• Не рекомендуется для однофазных цепей - избыточен, лучше применить 2-полюсный аналог.

Примеры использования

• Щитовая группа на кухне с холодильником, микроволновкой, посудомойкой и кофе-машиной.
• Общий ввод в производственный цех с ЧПУ-станками, сварочными аппаратами и системами освещения на основе LED-драйверов.
• Распределительный щит многоквартирного дома, защищающий несколько квартир от утечек в электросетях с домашней электроникой.
• Централизованная система освещения с диммерами и управляемыми светильниками.

Практические советы

• Выбирая УЗО, проверьте, чтобы номинальный ток автомата после него был ≤ 50 А. Превышение может привести к перегреву и отказу.
• При монтаже в щите оставьте 10–15 мм свободного пространства вокруг устройства для лучшего теплоотвода.
• Проверяйте тестовую кнопку «T» ежемесячно - она имитирует утечку и подтверждает работоспособность.
• Если в объекте много устройств с импульсными источниками питания (PC, зарядки, LED), то 100 мА - оптимальный порог. Для жилых комнат используйте 30 мА отдельно.
• Не подключайте нулевой провод после УЗО к заземлению - это вызовет ложные срабатывания.
