DIN-рейка (200см) оцинкованная | SQ0804-0018 TDM

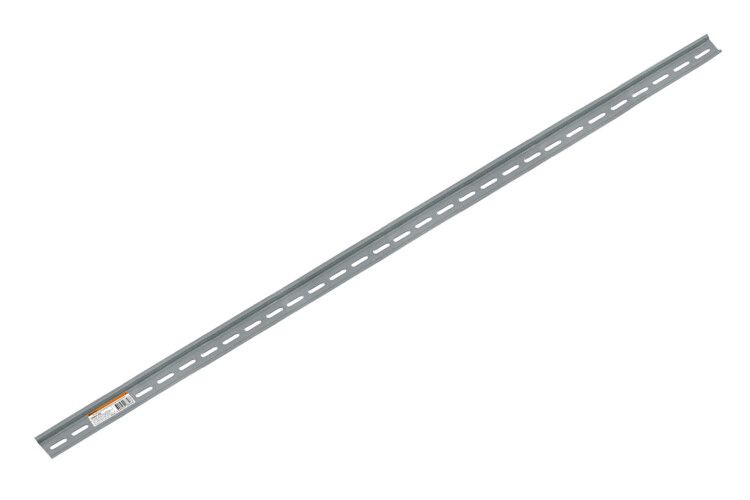

Оцинкованная DIN-рейка TDM ELECTRIC артикул sq0804-0018 - это прочный элемент для крепления автоматических выключателей, модульных устройств и других компонентов внутри электрощитов. Её стандартная длина 2 метра и профиль 35/7,5 мм соответствуют промышленным нормам, что обеспечивает совместимость с большинством оборудования.

Назначение и область применения

DIN-рейка предназначена для фиксации модульного электрооборудования в распределительных щитах: автоматов, УЗО, реле, счетчиков, контакторов. Применяется в жилых, коммерческих и промышленных объектах. Подходит как для новых монтажей, так и для реконструкций существующих щитов.

Технические характеристики

• Материал: оцинкованная сталь - устойчивость к коррозии и повышенная долговечность
• Тип профиля: DIN 35/7,5 мм - стандартный формат для европейских и российских модулей
• Длина: 200 см (2 метра)
• Толщина металла: 0,8 мм - достаточна для механической нагрузки при монтаже
• Форма перфорации: продольный паз - позволяет легко защелкивать и снимать устройства без инструментов
• Покрытие: цинкование - защита от ржавчины в условиях высокой влажности

Совместимость и монтаж

Рейка совместима со всем оборудованием, которое имеет стандартизированный крепёж на базе DIN 35/7,5. Монтаж осуществляется путём фиксации на стенках шкафа с помощью саморезов, держателей или специальных кронштейнов. Защелкивание устройств происходит вдоль продольного паза - достаточно приложить усилие до характерного щелчка. Для резки рейки используется ножницы по металлу или болгарка с диском для стали.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 62208 и IEC 60947-7-1 для DIN-реек. Цинковое покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами. Напряжение и ток через рейку не протекают - она является исключительно механическим крепёжным элементом.

Преимущества

• Увеличенная толщина металла (0,8 мм) противостоит деформации при плотной укладке модулей
• Оцинкованная поверхность предотвращает образование ржавчины даже в сырых помещениях
• Продольный паз обеспечивает надёжную фиксацию и быстрый демонтаж без повреждений
• Стандартная длина 2 метра позволяет использовать одну рейку на весь щит без стыков
• Поддерживается широкий спектр модульных устройств от различных производителей

Ограничения применения

Не предназначена для наружной установки без защиты от прямого попадания воды. Не следует использовать в средах с постоянным воздействием кислот, щелочей или солевых растворов - цинк может разрушаться. Не подходит для крепления тяжёлого немодульного оборудования (например, больших трансформаторов или частотных преобразователей без специальных креплений).

Примеры использования

• Установка в квартирном щите: автоматы, УЗО, реле напряжения
• Промышленный шкаф управления: контакторы, терморегуляторы, таймеры
• Щиты на производстве: системы аварийного отключения, сигнализации
• Аварийные осветительные сети и системы безопасности

Практические советы

• При планировании количества модулей учтите, что один модуль занимает 17,5 мм по ширине - рассчитывайте запас на 1–2 свободных места
• Для резки используйте измерительную линейку и маркер - точная разметка предотвратит перекос при установке
• Проверьте посадочный диаметр крепёжных элементов: они должны подходить к толщине стенки шкафа (обычно 1–2 мм)
• При использовании нескольких реек в одном щите выравнивайте их по вертикали - это улучшает эргономику обслуживания
• Храните рейку в сухом месте - хотя она оцинкована, длительный контакт с влагой может вызвать белые пятна на поверхности
