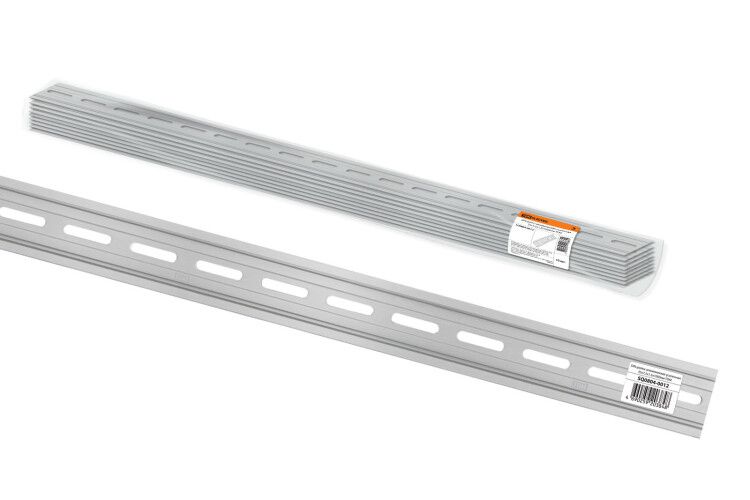

DIN-рейка алюминиевая усиленная перфорированная 35х7,5х1,5х1000мм | SQ0804-0012 TDM

Краткое общее описание: DIN-рейка алюминиевая усиленная 35х7,5х1,5х1000 мм от TDM ELECTRIC (артикул sq0804-0012) предназначена для надежного крепления модульного оборудования в электрощитах, особенно там, где требуется высокая жесткость и возможность монтажа без дополнительной панели.

Назначение и область применения

DIN-рейка алюминиевая усиленная 35х7,5х1,5х1000 мм используется для фиксации автоматических выключателей, реле, контакторов, модулей защиты и другого стандартизированного оборудования в распределительных щитах. Подходит для установки внутри металлических или пластиковых корпусов, где важна механическая устойчивость и отсутствие деформаций. Часто применяется в промышленных системах управления, на объектах ЖКХ, транспорта и энергетики.

Технические характеристики

• Материал: алюминий - легкий, коррозионностойкий, хорошо проводит тепло
• Размеры: 35 мм (ширина профиля) × 7,5 мм (высота) × 1,5 мм (толщина стенки) × 1000 мм (длина)
• Форма профиля: классический Ω-профиль, соответствует стандарту EN 60715
• Тип крепления: продольный паз - позволяет использовать стандартные защелки модульных устройств
• Упаковка: групповая, по 10 штук в одной упаковке

Совместимость и монтаж

DIN-рейка алюминиевая усиленная 35х7,5х1,5х1000 мм совместима со всеми устройствами, имеющими стандартную DIN-крепежную защелку. Для монтажа достаточно закрепить рейку саморезами или болтами в корпусе щита - дополнительная панель не нужна. Продольный паз обеспечивает равномерное распределение нагрузки при установке тяжелых модулей. Рекомендуется использовать крепеж с шагом не более 500 мм для максимальной жесткости.

Преимущества

• Усиленная толщина стенки (1,5 мм) повышает жесткость и снижает прогиб под нагрузкой
• Алюминиевый профиль не требует антикоррозийной обработки, долговечен в условиях повышенной влажности
• Возможность монтажа прямо на стенку корпуса - экономит место и время сборки
• Стандартный профиль гарантирует совместимость с любыми сертифицированными модулями

Ограничения применения

• Не предназначен для внешней установки - не имеет герметичной защиты IP
• Не рекомендуется для использования в средах с химически активными газами или агрессивными жидкостями
• Максимальная длина - 1 метр; при необходимости длиннее - требуется стыковка с компенсационным зазором
• Не заменяет стальную рейку в условиях экстремальных ударных нагрузок

Примеры использования

• Электрощиты на производстве: крепление автоматов, терморегуляторов, преобразователей частоты
• Щитовые комнаты в многоквартирных домах: установка счетчиков, УЗО, дифференциальных автоматов
• Шкафы управления насосами, вентиляцией, конвейерами
• Системы АСУ ТП и SCADA, где важно минимизировать вибрацию и перегрев

Практические советы

• Перед монтажом проверьте внутренний диаметр отверстий в корпусе - они должны позволять свободно вставить рейку
• При использовании нескольких реек на одном уровне соблюдайте параллельность - это упрощает последующую установку модулей
• Избегайте изгибов и перекручивания при транспортировке - алюминий мягче стали, хотя и усилен
• Для удобства сборки используйте специальные плоскогубцы для фиксации защелок модулей на рейке
• DIN-рейка алюминиевая усиленная 35х7,5х1,5х1000 мм от TDM ELECTRIC (sq0804-0012) идеально подходит для проектов, где важна скорость монтажа и долговечность без обслуживания
