DIN-рейка оцинкованная 200см TH35-7.5 | 570002 CHINT

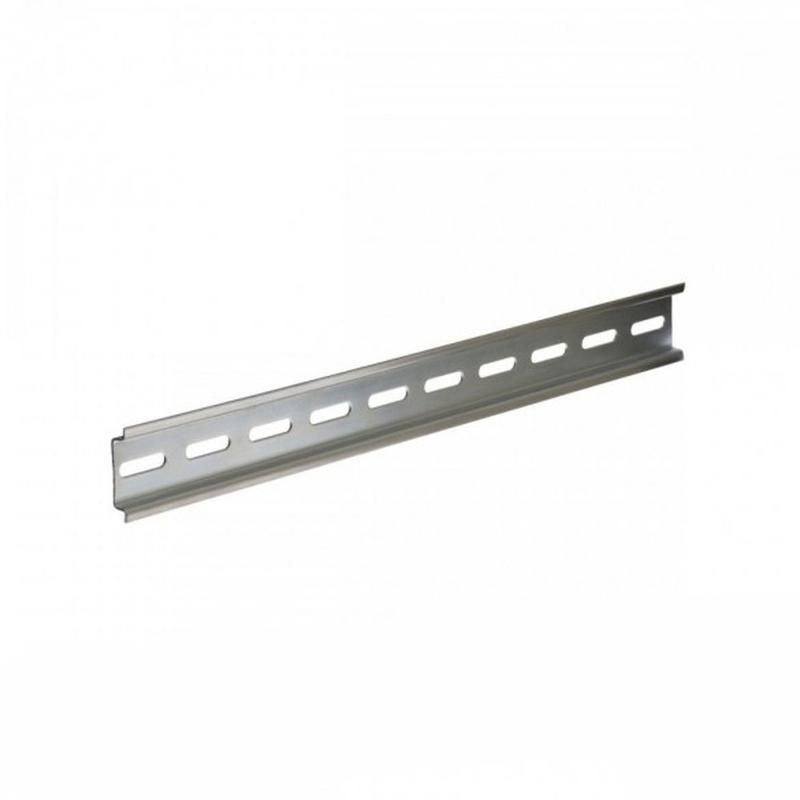

Оцинкованная DIN-рейка TH35-7.5 2000 мм от CHINT (артикул 570002) предназначена для надёжного крепления автоматических выключателей, модульных устройств и других компонентов в распределительных щитах. Её прочная конструкция и антикоррозийное покрытие делают её подходящей для промышленных и бытовых установок.

Назначение и область применения

DIN-рейка TH35-7.5 2000 мм используется для фиксации модульной аппаратуры на стандартную профильную направляющую - например, автоматических выключателей, УЗО, реле, счетчиков и контакторов. Подходит для сборки щитов в жилых домах, офисах, производственных цехах и на объектах инфраструктуры. Длина 2 метра позволяет устанавливать до 40–50 типовых модулей в одном ряду.

Технические характеристики

• Тип профиля: TH35-7.5 - стандартный Ω-профиль по ГОСТ IEC 60715, совместимый со всеми модульными устройствами;
• Длина: 2000 мм - оптимальна для крупных щитов и многомодульных систем;
• Материал: сталь - обеспечивает высокую механическую прочность;
• Толщина: 1 мм - достаточна для удерживания нагрузки до 80 Н на 1 м длины;
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Форма отверстий: квадратные - позволяют использовать специальные зажимы и крепёж для дополнительной фиксации рейки к стенке шкафа.

Совместимость и монтаж

Рейка совместима со всеми устройствами, имеющими стандартный крепёж на DIN-рейку TH35. Монтаж выполняется путём вставки нижнего края рейки в пазы корпуса щита, после чего верхний край фиксируется саморезами через квадратные отверстия. Для точной установки рекомендуется предварительно проверить посадочные места на соответствие габаритам 7,5 мм (высота профиля) и 35 мм (расстояние между кромками).

Безопасность и стандарты

Изготовлена в соответствии с требованиями IEC 60715 и ГОСТ Р МЭК 60715. Выдерживает рабочие температуры от –25C до +70C. Оцинкованное покрытие соответствует классу защиты Zn5/10 по ISO 1461 - устойчиво к окислению даже при длительном воздействии влаги.

Преимущества

• Высокая жесткость стали и толщина 1 мм исключают прогиб при большой нагрузке;
• Цинковое покрытие продлевает срок службы в сырых помещениях - например, в подвалах, насосных станциях или на открытых площадках;
• Квадратные отверстия обеспечивают более надёжную фиксацию по сравнению с обычными круглыми - снижают риск смещения рейки при вибрации;
• Универсальная длина 2 м - минимизирует необходимость стыковки нескольких реек.

Ограничения применения

Не применяется в условиях постоянного погружения в воду или агрессивных химических средах - оцинковка не заменяет нержавеющей стали. Не подходит для установки вне закрытых щитов без дополнительной защиты от механических повреждений. Квадратные отверстия требуют специальных крепёжных элементов - стандартные пластмассовые клипсы не используются.

Примеры использования

• Щиты управления на заводах - крепление автоматов, терморегуляторов, преобразователей частоты;
• Жилищные распределительные щиты - установка УЗО, дифавтоматов, реле времени;
• Аксессуары для систем освещения - монтаж таймеров, датчиков движения;
• Промышленные пульты - фиксация контроллеров и коммуникационных модулей.

Практические советы

• Перед монтажом измерьте внутреннюю ширину щита - она должна быть больше 35 мм, чтобы рейка свободно входила в пазы;
• При необходимости удлинения используйте только один стык - сваривать или резать рейку не рекомендуется, так как нарушается целостность цинкового слоя;
• Для крепления к металлическому корпусу используйте болты M4 с гроверами - они лучше удерживают рейку при вибрации;
• При работе в местах с высокой запылённостью регулярно проверяйте состояние цинкового покрытия - при появлении белого налёта (белой ржавчины) протрите поверхность сухой тряпкой и нанесите антикоррозийный спрей.
