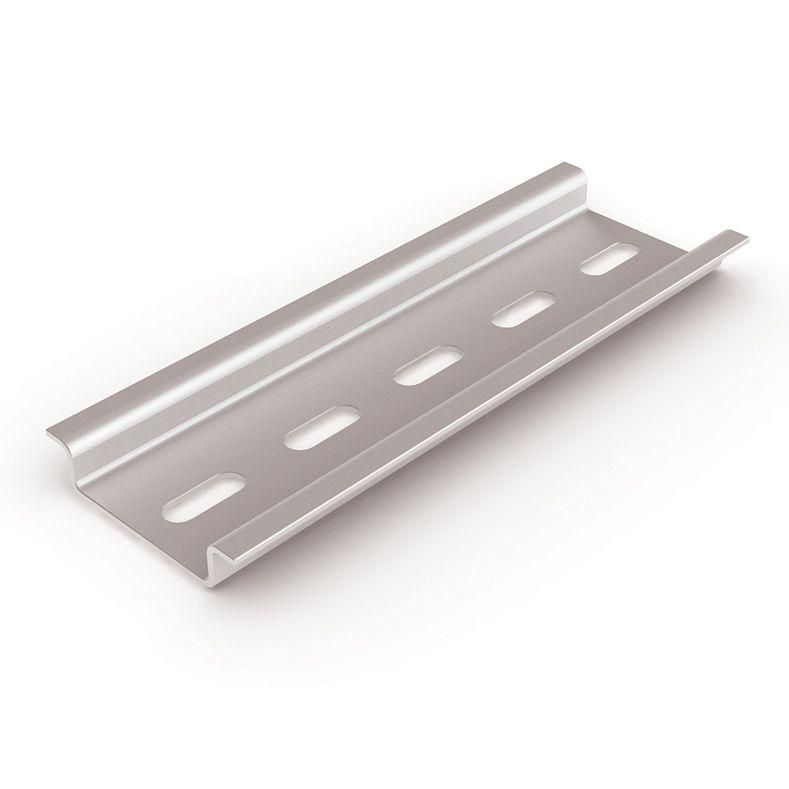

DIN-рейка (200см) оцинкованная 1мм | YDN14-0200 IEK

DIN-рейка оцинкованная длина 2000 мм толщина 1 мм от IEK (ИЭК), артикул ydn14-0200, предназначена для надёжной фиксации модульного электрооборудования в распределительных щитах. Продольный паз и оцинкованное покрытие обеспечивают устойчивость к коррозии и совместимость со стандартными креплениями.

Назначение и область применения

DIN-рейка оцинкованная длина 2000 мм толщина 1 мм используется для монтажа модульного оборудования в электрических щитах: автоматических выключателей, УЗО, реле, счетчиков, контакторов и других устройств стандарта DIN EN 60715. Подходит для внутренней установки в помещениях с нормальной влажностью - например, в жилых домах, офисах, на производстве.

Технические характеристики

• Тип рейки: 35/7.5 мм - соответствует стандартному профилю DIN, обеспечивает плотную посадку модулей;
• Длина: 2000 мм - позволяет размещать до 28–30 типовых модулей шириной 17,5 мм;
• Толщина металла: 1 мм - достаточна для механической прочности при нагрузке от нескольких десятков модулей;
• Покрытие: оцинкованное - защищает от коррозии, особенно важно при длительной эксплуатации;
• Материал: сталь - высокая жесткость, минимальная деформация под весом оборудования;
• Тип просечки: продольный паз - обеспечивает возможность фиксации саморезами или хомутами для усиленного крепления;
• Шаг отверстий: 30 мм - удобен для крепления к стенкам шкафа или монтажной плате с помощью болтов или заклепок.

Совместимость и монтаж

DIN-рейка оцинкованная длина 2000 мм толщина 1 мм совместима со всеми устройствами, имеющими стандартный крепёж типа TS 35/7.5. Для монтажа:

• Рейка крепится к корпусу щита через отверстия с шагом 30 мм - используйте саморезы M3–M4 или заклёпки;
• Не требуется специальный инструмент: устройства фиксируются на рейке простым защёлкиванием;
• При необходимости можно отрезать рейку до нужной длины ножницами по металлу - после реза рекомендуется удалить острые кромки.

Безопасность и стандарты

Произведена в соответствии с требованиями DIN EN 60715. Соответствие гарантирует безопасную работу при температуре от –25C до +70C и совместимость с сертифицированным оборудованием. Оцинкованное покрытие снижает риск возникновения гальванической коррозии при контакте с другими металлами.

Преимущества

• Высокая долговечность благодаря оцинкованию - срок службы увеличен на 30–50% по сравнению с обычной сталью;
• Продольный паз даёт возможность дополнительно закрепить рейку в местах повышенной вибрации;
• Стандартный профиль 35/7.5 мм - совместима с любым современным модульным оборудованием;
• Жёсткая конструкция из стали 1 мм исключает прогиб даже при максимальной загрузке;
• Артикул ydn14-0200 от IEK (ИЭК) - часть серии TEKFOR, проверенная в тысячах объектов по всей России.

Ограничения применения

• Не предназначена для открытой установки на улице - оцинкование не заменяет IP-защиту;
• Не рекомендована для сред с постоянным воздействием кислот, щелочей или морской воды;
• При использовании в условиях частых ударов или вибраций требуются дополнительные крепления (например, хомуты);
• Длина 2000 мм слишком велика для компактных щитов - при необходимости выбирайте более короткие варианты.

Примеры использования

• Распределительный щит в многоквартирном доме - крепление автоматов и УЗО;
• Щит управления насосной станцией - фиксация реле времени и терморегуляторов;
• Промышленный шкаф на заводе - установка контакторов и преобразователей частоты;
• Автоматизация систем освещения - монтаж таймеров и датчиков движения.

Практические советы

• Перед монтажом проверьте, что посадочные места на оборудовании точно подходят под профиль 35/7.5 мм - не все импортные модели совместимы;
• Если планируете использовать несколько реек рядом - учтите зазор между ними минимум 10 мм для теплоотвода;
• При резке рейки используйте ножницы по металлу, а не болгарку - чтобы не повредить цинковый слой;
• Для щитов с большим количеством проводов - крепите рейку не только в отверстиях, но и по бокам с помощью уголков;
• Arтикул ydn14-0200 от IEK (ИЭК) часто заказывают в паре с пластиковыми крышками - они легко комбинируются с этой моделью.
