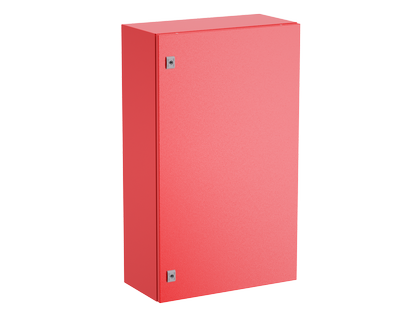

Корпус сварной навесной серии ST с М/П Размер: 1000x800 x300 мм (В х Шх Г), RAL3000 | R5ST1083-RAL3000 DKC ДКС

Корпус сварной навесной ST 1000x800x300мм с монтажной панелью RAL3000 от DKC - это защищённый шкаф для размещения электротехнического и электронного оборудования в условиях открытых площадок и агрессивной среды. Модель входит в серию RAM block и сочетает прочность, герметичность и возможность точной сборки благодаря встроенной монтажной панели.

Назначение и область применения

Корпус сварной навесной ST 1000x800x300мм с монтажной панелью RAL3000 предназначен для установки внутри или снаружи зданий там, где требуется защита от пыли, влаги, механических ударов и температурных перепадов. Подходит для размещения автоматических выключателей, контакторов, реле, преобразователей частоты, контроллеров и других элементов управления. Часто используется на промышленных объектах: на конвейерах, насосных станциях, в системах автоматизации, на железнодорожных путях, в энергообъектах и на уличных распределительных пунктах.

Технические характеристики

• Габариты: 1000×800×300 мм (высота × ширина × глубина)
• Материал корпуса: сталь, толщина стенок 1,2 мм
• Материал двери: сталь, толщина 1,5 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см)
• Цвет: RAL 3000 (красный), порошковое напыление
• Тип двери: однодверный, с возможностью переустановки на противоположную сторону
• Замки: два запираемых механизма с бородкой
• Задняя дверь: есть - для доступа к тыльной стороне оборудования
• Вентиляция: вентилируемая - обеспечивает естественный теплоотвод
• Монтаж: навесной, с предварительно подготовленными отверстиями для крепления
• Метрическая система монтажа: да - стандартные отверстия M6/M8 для крепления DIN-рейки и плат
• Электромагнитная совместимость (EMC): да - снижает помехи для чувствительной аппаратуры
• Соединяемость в ряд: да - несколько корпусов можно соединять между собой для формирования линейных блоков
• Покрытие: трёхступенчатое порошковое напыление - устойчиво к царапинам, сколам и УФ-лучам

Совместимость и монтаж

Корпус сварной навесной ST 1000x800x300мм с монтажной панелью RAL3000 оснащён готовой монтажной плитой с метрической разметкой - это ускоряет установку DIN-реек, креплений и модульного оборудования. Отверстия для кабельных вводов уже предусмотрены и закрыты заглушками; при необходимости их легко удалить. Для монтажа используйте анкеры или болты через четыре угловые точки крепления. Дверь можно перевесить - для этого достаточно снять петли и установить их с другой стороны. Соединение нескольких корпусов в ряд выполняется с помощью фланцевых соединителей (не входят в комплект); рекомендуется использовать уплотнители для сохранения степени защиты IP65.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (стандарт для электротехнических шкафов) и EN 60529 (классификация IP). Уровень ударопрочности IK10 подтверждает соответствие IEC 62262. EMC-исполнение гарантирует минимальное влияние на работу радиочастотных и чувствительных систем. Порошковое покрытие прошло тестирование на коррозионную стойкость по методике ASTM B117. Все материалы соответствуют RoHS.

Преимущества

• Высокая жесткость конструкции - выдерживает нагрузку тяжёлого оборудования (до 50 кг на монтажную панель)
• Защита от влаги и пыли IP65 - работает в дождь, снег, песчаных условиях
• Изоляционный слой на двери (вспененный полиуретан) усиливает герметичность без дополнительных уплотнителей
• Загнутые кромки корпуса исключают попадание грязи и влаги внутрь
• Сплошная дверь + двойной замок - повышенная безопасность от несанкционированного доступа
• Вентилируемая конструкция - снижает риск перегрева без активной системы охлаждения
• Сейсмоустойчивость и вибростойкость - подходят для мест с постоянной вибрацией (например, рядом с двигателями)

Ограничения применения

Не предназначено для длительного пребывания в полностью затопляемых зонах - IP65 не обеспечивает погружения в воду. Температурный диапазон эксплуатации ограничен: не рекомендуется использование ниже -40C и выше +60C без дополнительного теплового контроля. Кабельные вводы не входят в комплект - необходимо выбирать и устанавливать отдельно. Корпус не имеет встроенного терморегулятора или нагревательных элементов - для работы в холодном климате требуются внешние решения.

Примеры использования

• Уличный щит управления насосной станцией
• Щит автоматики на конвейере пищевого производства
• Распределительный пункт на железной дороге
• Контрольный шкаф на нефтеперерабатывающем заводе
• Аппаратура связи на телекоммуникационной вышке

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными элементами стены или опоры
• При использовании в сырых районах дополнительно прокладывайте силиконовый уплотнитель вокруг кабельных вводов
• Для обслуживания часто используемого оборудования лучше выбрать вариант с дверью справа - но её можно перемонтировать
• При соединении нескольких корпусов в ряд соблюдайте равномерность крепления - перекосы нарушают герметичность
• Монтажная панель с маркировкой упрощает планирование расположения модулей - заранее составьте схему размещения
• Не забудьте заказать кабельные вводы и заглушки - они не входят в базовую комплектацию
