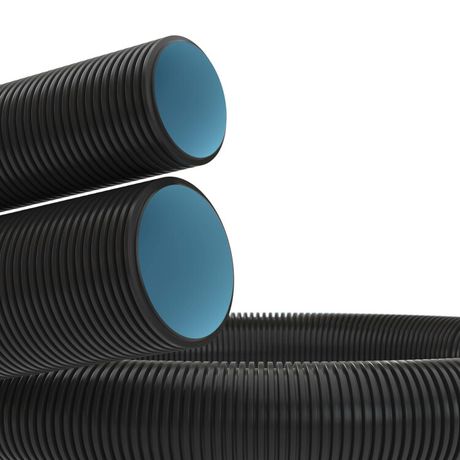

Труба гофрированная двустенная ПНД гибкая d75мм с протяжкой муфтой для открытой прокладки стойкая к УФ SN10 ПВ-0 черн. (уп.50м) DKC 151975 ДКС

Труба двустенная гибкая ПНД d75мм, SN10, ПВ-0, УФ, с протяжкой, бухта 50м, цвет черный от DKC (ДКС) - это прочная и гибкая защитная оболочка для кабелей, предназначенная для открытой наружной прокладки. Благодаря двухслойной структуре и стальной протяжке, она обеспечивает надежную защиту от механических нагрузок и внешних факторов, особенно в условиях повышенной влажности, перепадов температур и прямого солнечного света.

Назначение и область применения

Труба двустенная гибкая ПНД d75мм, SN10, ПВ-0, УФ, с протяжкой, бухта 50м, цвет черный используется для защиты кабелей низкого и высокого напряжения в условиях открытой прокладки. Подходит для установки на мостах, путепроводах, эстакадах, галереях, а также в местах перехода кабеля из земли в здание или наоборот. Применяется в энергетике, промышленности, транспорте и коммунальном хозяйстве. Гибкость позволяет легко адаптировать трассу под сложные контуры без дополнительных фитингов.

Технические характеристики

• Материал: полиэтилен высокой плотности (ПНД) - устойчив к химическим веществам, коррозии и старению
• Наружный диаметр: 75 мм
• Внутренний диаметр: 62,5 мм - достаточен для прокладки нескольких силовых и контрольных кабелей
• Тип конструкции: двустенная - жесткий наружный слой + гладкое внутреннее покрытие для легкого протягивания кабелей
• Прочность на сжатие: 490 Н - выдерживает значительные внешние нагрузки
• Статический радиус изгиба: 600 мм - минимальный допустимый радиус изгиба при монтаже
• Длина бухты: 50 метров - удобна для длинных трасс без стыков
• Цвет: черный - обеспечивает максимальную защиту от УФ-излучения
• Температура эксплуатации: от –55 C до +90 C
• Температура монтажа: от –25 C до +90 C
• Устойчивость к УФ-излучению: да - не теряет прочность под прямыми солнечными лучами
• Наличие протяжки: стальная проволока внутри трубы - облегчает затяжку кабелей
• Наличие муфты: одна соединительная муфта в комплекте каждой бухты
• Тип монтажа: открытый - не требует штробления или закладки в бетон

Совместимость и монтаж

Труба двустенная гибкая ПНД d75мм, SN10, ПВ-0, УФ, с протяжкой, бухта 50м, цвет черный совместима с любыми типами кабелей, включая силовые, сигнальные и оптоволоконные. Для соединения участков используйте входящую в комплект муфту - она герметично замыкает стык и сохраняет целостность системы. Монтаж выполняется без нагрева: труба гнётся руками в пределах радиуса 600 мм. Крепление к опорам осуществляется хомутами или специальными кронштейнами. Не рекомендуется использовать в качестве несущего элемента - труба защищает кабели, но сама не рассчитана на подвеску больших весов.

Безопасность и стандарты

Труба соответствует требованиям к материалам для кабельных систем в условиях открытой прокладки. Обладает свойством самозатухания (ПВ-0) - не поддерживает горение после удаления источника пламени. УФ-стабилизированный ПНД не выгорает и не становится хрупким под солнцем. Соответствует нормам безопасности для наружных электроустановок согласно ПУЭ и ГОСТ Р 50571.

Преимущества

• Высокая гибкость - позволяет прокладывать трассы с множеством поворотов без фитингов
• Защита от УФ - долговечность при работе на открытом воздухе
• Легкое протягивание кабелей благодаря гладкому внутреннему слою и стальной протяжке
• Ударопрочность и устойчивость к перепадам температур - работает в суровых климатических условиях
• Комплексная поставка: бухта 50 м + муфта - снижает время подготовки к монтажу
• Не требует обслуживания - не ржавеет, не корродирует, не нуждается в окраске

Ограничения применения

• Не предназначена для скрытой прокладки в бетоне или стене - не имеет усиленной защиты против механического воздействия при заливке
• Не следует применять там, где возможны постоянные ударные нагрузки (например, под колесами транспорта)
• Запрещено перегибать трубу меньше чем на 600 мм - это вызывает деформацию и потерю герметичности
• Не является конструкцией для несущих функций - нельзя подвешивать тяжелые кабельные сборки без дополнительных поддерживающих элементов
• Не рекомендуется для прокладки в агрессивных химических средах (концентрированные кислоты, щелочи)

Примеры использования

• Защита кабелей питания на промышленных эстакадах
• Подключение освещения на путепроводе
• Прокладка кабелей связи между зданиями через открытые галереи
• Ввод кабеля в здание с улицы - вместо металлической трубы, чтобы избежать коррозии
• Обустройство временных линий на стройплощадках

Практические советы

• Перед монтажом проверьте, что внутренняя протяжка не повреждена - она должна свободно двигаться
• Используйте муфту, которая идет в комплекте - она гарантирует совпадение диаметров и герметичность
• При прокладке в холодную погоду (ближе к –25 C) прогрейте трубу теплом (не открытым огнем!) перед изгибом - это повысит пластичность материала
• При необходимости удлинить трассу - свяжите две бухты с помощью двух муфт и заполните стык герметиком
• При использовании в районах с сильным ветром - дополнительно фиксируйте трубу каждые 1–1,5 метра
• Проверяйте посадочный диаметр кабелей - суммарный наружный диаметр всех кабелей в трубе не должен превышать 80% от внутреннего диаметра (62,5 мм), то есть ~50 мм
