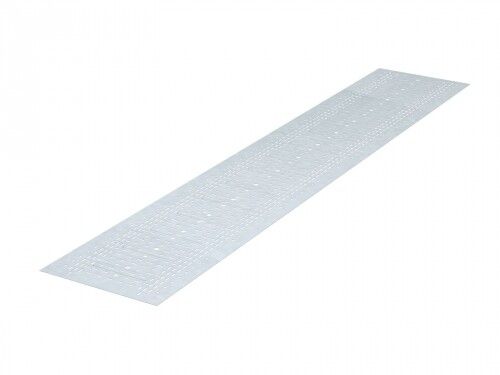

Вставка донная для лестничного лотка 300 L3000 DKC UDM303 ДКС

Вставка донная 300 DKC — комплектующий элемент системы U5 Combitech, предназначенный для защиты кабельных трасс от механических повреждений и предотвращения провисания кабелей. Артикул udm303 обеспечивает надёжную фиксацию на дне канала, особенно в условиях повышенной нагрузки и влажности.

Назначение и область применения

Вставка донная 300 DKC используется внутри кабельных каналов системы U5 Combitech для создания жёсткой опорной поверхности. Она защищает кабели от перегибов, истирания и давления со стороны оборудования или материалов, уложенных сверху. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в цехах с высокой проходимостью и агрессивными средами.

Технические характеристики

• Материал: сталь листовая толщиной 1 мм
• Покрытие: оцинкованное — устойчиво к коррозии
• Ширина: 300 мм
• Длина: 3000 мм
• Тип изделия: вставка донная
• Исполнение: широкодиапазонное — совместима с различными модулями системы U5 Combitech
• Цвет: серый

Совместимость и монтаж

Вставка донная 300 DKC совместима только с кабельными каналами серии U5 Combitech. Устанавливается на дно канала по всей длине. Для крепления требуются:

• Гайка М6 (артикул СМ100600)
• Болт М6×16 (артикул СМ010616)

Рекомендуется использовать два крепления на каждые 500–700 мм длины вставки для равномерного распределения нагрузки. Крепление выполняется через предварительно просверленные отверстия в материале вставки.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленного использования. Оцинкованное покрытие снижает риск электрохимической коррозии при контакте с другими металлическими элементами системы. Нет данных о сертификации по ЭМС или взрывозащите — применение допускается только в обычных условиях без взрывоопасной среды.

Преимущества

• Увеличивает срок службы кабелей за счёт исключения точечных нагрузок и трения
• Оцинкованная сталь обеспечивает долговечность даже во влажных помещениях
• Жесткая основа позволяет укладывать кабели плотно без риска сплющивания
• Стандартные размеры обеспечивают совместимость с большинством модулей U5 Combitech

Ограничения применения

• Не предназначен для установки вне системы U5 Combitech — не является самостоятельным кабельным каналом
• Не рассчитана на воздействие открытого пламени или температур выше +80 °C
• Не рекомендуется для использования в агрессивных химических средах (кислоты, щёлочи)
• Требует обязательного крепления; самопроизвольное перемещение возможно при недостаточной фиксации

Примеры использования

• Защита силовых кабелей под конвейерной лентой на пищевом производстве
• Фиксация кабелей управления в цехах с частой мойкой оборудования
• Обустройство нижнего слоя кабельной трассы в серверных помещениях с подпольной прокладкой
• Установка в длинных горизонтальных каналах для предотвращения провисания групп кабелей

Практические советы

• Перед монтажом проверьте внутреннюю ширину канала — она должна точно соответствовать 300 мм
• При использовании нескольких вставок донных 300 DKC выравнивайте их по одной оси, чтобы избежать перепадов
• Не используйте другие типы крепежа вместо М6 — это может привести к деформации материала
• При длительной эксплуатации в местах с вибрацией дополнительно закрепляйте вставку клеящими составами на основе эпоксидной смолы
• Артикул udm303 — единственный подходящий вариант для этой ширины в серии U5 Combitech; аналоги других брендов не гарантируют герметичность и совместимость
