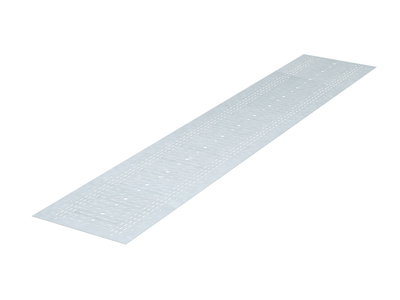

Вставка донная для лестничного лотка 300 L3000 гор. цинк DKC UDM303HDZ ДКС

Вставка донная 300 горячеоцинкованная от DKC (ДКС), артикул udm303hdz, предназначена для защиты кабелей в системе U5 Combitech — предотвращает провисание, механические повреждения и обеспечивает надёжную опору на дне кабельного канала.

Назначение и область применения

Вставка донная 300 горячеоцинкованная используется внутри кабельных каналов системы U5 Combitech для создания жесткой основы под кабели. Она предотвращает их провисание между точками крепления, снижает риск перегиба, истирания и повреждения изоляции во время прокладки и эксплуатации. Применяется в закрытых кабельных трассах в помещениях и на открытых участках — особенно там, где важна долговечность и защита от коррозии.

Технические характеристики

• Ширина: 300 мм
• Длина: 3000 мм
• Толщина материала: 1 мм
• Материал: Листовая сталь
• Защитное покрытие: Горячее цинкование
• Цвет: Серый
• Исполнение: Широкодиапазонное — совместимо со всеми компонентами системы U5 Combitech

Совместимость и монтаж

Вставка донная 300 горячеоцинкованная совместима только с кабельными каналами серии U5 Combitech. Устанавливается на дно канала параллельно его оси. Крепится с помощью болтов М6×16 (артикул СМ010616) и гаек М6 (артикул СМ100600). Рекомендуется использовать оригинальный крепёж DKC — он гарантирует правильную посадку и равномерное распределение нагрузки. Монтаж выполняется до укладки кабелей; вставка фиксируется через каждые 800–1200 мм для предотвращения прогиба.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости для промышленных кабельных систем. Защитное покрытие выполнено по технологии горячего цинкования — обеспечивает длительную защиту от электрохимической коррозии. Соответствует нормам для использования в средах с высокой влажностью и агрессивными условиями.

Преимущества

• Высокая прочность за счёт стальной основы толщиной 1 мм
• Устойчивость к коррозии благодаря горячему цинкованию — срок службы 30–50 лет
• Равномерное распределение нагрузки на кабели, снижение риска повреждения изоляции
• Совместимость с всей серией U5 Combitech — легко интегрируется в существующую систему
• Не требует специального обслуживания в процессе эксплуатации

Ограничения применения

• Не предназначен для установки вне кабельных каналов — не является самостоятельным несущим элементом
• Не рекомендуется для использования в контакте с открытым пламенем или температурой выше +80 °C
• Не подходит для монтажа в химически агрессивных средах (например, сильные кислоты, щелочи) — хотя цинк устойчив к влаге, он чувствителен к активным химическим веществам
• Требует обязательного использования оригинального крепежа — самодельные болты/гайки могут нарушить герметичность и прочность соединения

Примеры использования

• Промышленные цеха с высокой влажностью — например, пищевые производства, водоочистные сооружения
• Подземные кабельные трассы в зонах с близким уровнем грунтовых вод
• Кабельные каналы на объектах ЖКХ, метро, тепловых пунктах
• Электроустановки в районах с суровым климатом и частыми перепадами температур

Практические советы

• Перед монтажом проверьте, что ширина канала точно соответствует 300 мм — отклонение более ±2 мм может вызвать перекос или плохую фиксацию
• При длинных трассах (>10 м) используйте минимум три точки крепления на одну вставку — это предотвратит её деформацию под весом кабелей
• Не допускайте попадания воды внутрь канала до окончательной сборки — влага может задержаться под вставкой и ускорить коррозию, даже при наличии цинка
• При замене старой вставки — удалите все следы ржавчины с поверхности канала перед установкой новой вставки донной 300 горячеоцинкованной от DKC
• Артикул udm303hdz можно заказывать партиями — вставка совместима с другими элементами серии U5 Combitech, поэтому удобно собирать целые трассы из одного комплекта
