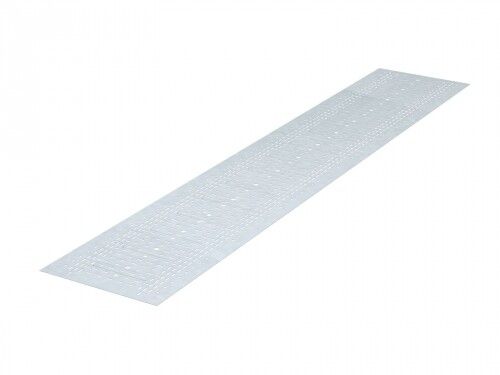

Вставка донная для лестничного лотка 600 L3000 DKC UDM306 ДКС

Вставка донная 600 DKC - комплектующий элемент системы U5 Combitech, предназначенный для защиты кабельных трасс от механических повреждений и предотвращения провисания кабелей. Бренд DKC предлагает эту вставку как надежную основу для прокладки в условиях повышенной нагрузки и агрессивной среды. Артикул udm306 соответствует серийному исполнению U5 Combitech.

Назначение и область применения

Вставка донная 600 DKC используется внутри кабельных каналов системы U5 Combitech для формирования жесткой опорной поверхности на дне канала. Её задача - предотвратить перегиб, сплющивание или перетирание кабелей при укладке, особенно там, где есть высокая плотность прокладки или возможны внешние воздействия. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в тоннелях и других местах, где требуется долговечная и защищенная кабельная трасса.

Технические характеристики

• Ширина: 600 мм - обеспечивает совместимость со стандартными каналами системы U5 Combitech;
• Длина: 3000 мм - позволяет использовать одну вставку на участках до 3 метров без стыков;
• Материал: сталь толщиной 1 мм - гарантирует прочность и устойчивость к деформациям;
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира - улучшает коррозионную стойкость, особенно в сырых или химически активных средах;
• Цвет: серый - соответствует цветовой гамме всей системы U5 Combitech;
• Исполнение: широкодиапазонное - подходит для различных типов кабелей и условий прокладки.

Совместимость и монтаж

Вставка донная 600 DKC совместима только с кабельными каналами серии U5 Combitech. Установка выполняется путём размещения в нижней части канала перед укладкой кабелей. Крепление осуществляется с помощью двух комплектов крепежа:

• Гайка М6 (артикул СМ100600);
• Болт М6×16 (артикул СМ010616).

Рекомендуется фиксировать вставку через каждые 800–1000 мм для равномерного распределения нагрузки. Не используйте другие типы крепежа - они не обеспечивают необходимую жесткость и могут вызвать деформацию конструкции.

Преимущества

• Увеличивает срок службы кабелей за счёт исключения контакта с острыми кромками канала;
• Обеспечивает равномерное распределение веса кабелей, снижая риск их перегрузки;
• Оцинкованное покрытие сохраняет целостность даже при длительном воздействии влаги и температурных колебаний;
• Жесткая конструкция упрощает последующую прокладку и обслуживание трассы.

Ограничения применения

Вставка донная 600 DKC не предназначена для самостоятельного использования - она требует установки внутрь канала U5 Combitech. Не рекомендуется применять вне закрытых кабельных систем, так как её форма и крепления не рассчитаны на наружную эксплуатацию. Также не следует использовать в условиях постоянного погружения в жидкости - хотя оцинковка устойчива, она не заменяет герметичную изоляцию.

Примеры использования

• Промышленный цех с множеством силовых и управляющих кабелей - вставка предотвращает запутывание и перетирание;
• Энергообъекты с высокой влажностью - оцинковка защищает от ржавчины;
• Ленточные конвейеры - вставка выдерживает вибрации и точечные нагрузки от кабелей;
• Подземные кабельные переходы - обеспечивает стабильную базу при засыпке грунтом.

Практические советы

• Перед монтажом проверьте, что ширина канала точно соответствует 600 мм - отклонение более чем +-2 мм может затруднить установку;
• Не режьте вставку самостоятельно - это нарушает целостность оцинкованного слоя и снижает коррозионную стойкость;
• При прокладке большого числа кабелей используйте несколько вставок параллельно - это увеличит несущую способность трассы;
• Для удобства сборки можно заранее собрать крепёжные элементы на болты - это сэкономит время на площадке.
