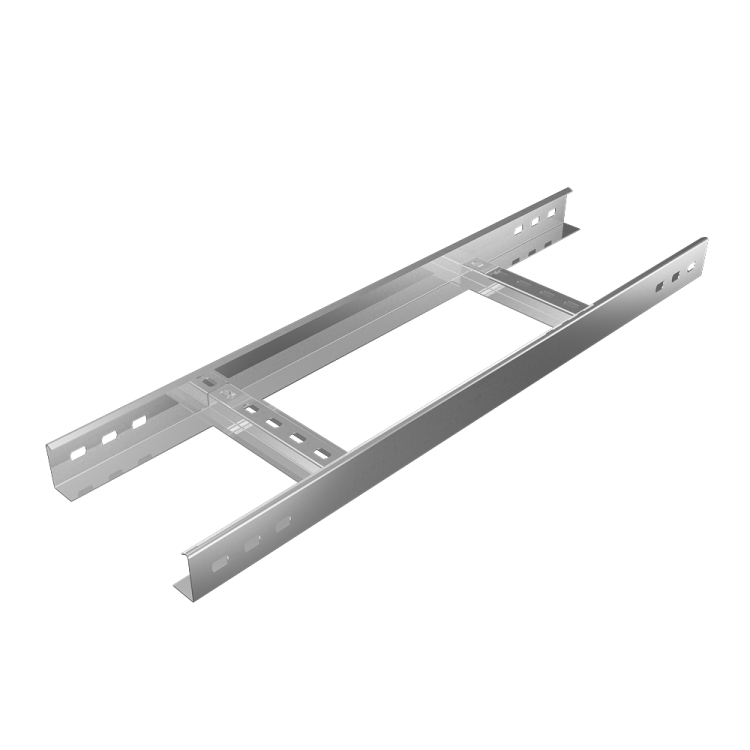

Лоток лестничный 600х70 L3000 сталь 1.5мм LL70-600-1.5-3000 КМ LO1003 КМ-Профиль

Лоток лестничный 600х70х3000х1,5 мм от КМ-Профиля предназначен для открытой прокладки силовых и управляющих кабелей в помещениях и на строительных площадках. Его перфорированная конструкция обеспечивает естественный теплообмен и быстрый доступ к проводкам, а оцинкованная сталь гарантирует долговечность в условиях сухого и слабоагрессивного климата.

Назначение и область применения

Лоток лестничный 600х70х3000х1,5 мм применяется для прокладки кабельных трасс там, где требуется постоянный доступ к проводам - например, в цехах, распределительных пунктах, серверных, на элеваторах и в транспортных узлах. Подходит для внутренней установки в зонах с контролируемой влажностью. Не рекомендуется для использования на открытом воздухе, в сырых помещениях или в агрессивных химических средах.

Технические характеристики

• Габариты: ширина 600 мм, высота 70 мм, длина 3000 мм
• Толщина стенки: 1,5 мм
• Материал: сталь оцинкованная горячим способом (по технологии Сендзимира)
• Тип ступени: перфорированный профиль с шагом 375 мм
• Фиксация ступеней: сварная, прочная и жесткая
• Полезное сечение: 31 263 мм2 - позволяет размещать значительную массу кабелей
• Тип боковых профилей: открытые, без крышек (требуют дополнительной защиты)
• Огнестойкость: да - соответствует требованиям пожарной безопасности
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - рассчитан на работу в закрытых помещениях с умеренным и холодным климатом
• Цвет: серый

Совместимость и монтаж

Лоток лестничный 600х70х3000х1,5 мм монтируется на кронштейнах, подвесах или крепится к стенам с помощью анкеров. Секции соединяются друг с другом при помощи комплектных соединительных пластин - они обеспечивают герметичность и механическую целостность трассы. Для удобства сборки предусмотрены одинаковые габариты всех элементов серии. Установка возможна как горизонтально, так и вертикально. Обязательно соблюдайте радиус изгиба - не менее 4×высоты лотка (280 мм).

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Материал - оцинкованная сталь - не выделяет токсичных веществ при нагреве. Применение крышек (продается отдельно) снижает риск травмирования и попадания сторонних предметов на кабели.

Преимущества

• Высокая несущая способность за счёт жёсткой сварной конструкции с поперечинами
• Открытая форма обеспечивает естественное охлаждение кабелей - снижает риск перегрева
• Оцинкование по Сендзимира - равномерное, плотное покрытие, устойчивое к коррозии
• Лёгкий вес и модульная длина 3 метра - ускоряют монтаж и транспортировку
• Доступ к кабелям без демонтажа - экономит время при обслуживании и ремонте

Ограничения применения

• Не предназначена для внешней установки - оцинковка не защищена от осадков и ультрафиолета
• Не подходит для агрессивных сред: химические производства, морские порты, канализационные коллекторы
• Без крышек - кабели подвержены механическим воздействиям и пыли
• Запрещено использовать при температуре ниже -40C - материал становится хрупким

Примеры использования

• Прокладка силовых кабелей в промышленном цехе с частыми проверками оборудования
• Кабельные трассы в офисных зданиях - для питания компьютеров, серверов, систем связи
• Энергообеспечение конвейерных линий на заводах
• Подключение автоматики на складских комплексах

Практические советы

• При планировании трассы учтите посадочные размеры: ширина 600 мм требует свободного пространства минимум 650–700 мм между препятствиями
• Для максимальной защиты используйте совместимые крышки - они подходят ко всем лоткам этой серии
• При необходимости удлинить трассу - соединяйте секции только через заводские пластины; самодельные крепления нарушают целостность системы
• Проверьте перед монтажом наличие деформаций - даже небольшие изгибы на 1,5 мм могут затруднить соединение
• Артикулы ll70-600-1.5-3000, lo1003 и ll70*600*1.5 - все обозначают один и тот же продукт от КМ-Профиля. Убедитесь, что заказываете нужную длину - 3 метра - и толщину 1,5 мм.
