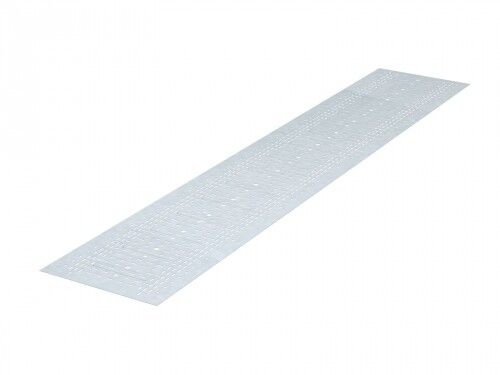

Вставка донная для лестничного лотка 600 L3000 цинк-ламель DKC UDM306ZL ДКС

Донная вставка 600 мм, цинк-ламель — комплектующий элемент системы U5 Combitech от DKC, предназначенный для защиты кабелей от механических повреждений, предотвращения провисания и обеспечения равномерного распределения нагрузки при прокладке трасс. Артикул udm306zl соответствует изделиям с перфорацией и широкодиапазонным исполнением, подходящим для длинных участков.

Назначение и область применения

Донная вставка 600 мм, цинк-ламель используется внутри кабельных каналов системы U5 Combitech для формирования жесткой основы под кабели. Её задача — предотвратить деформацию канала, снизить риск повреждения изоляции кабелей при монтаже и эксплуатации, особенно при высоких нагрузках или длительных пролётах. Применяется в промышленных объектах: на заводах, в распределительных щитах, на конвейерах, в энергообъектах и других местах, где требуется надёжная фиксация кабельных трасс.

Технические характеристики

• Ширина: 600 мм
• Длина: 3000 мм
• Материал: стальная листовая заготовка толщиной 1 мм
• Покрытие: цинк-ламель — слой на базе магниевой смолы с частицами цинка и алюминия
• Цвет: серый
• Перфорация: есть — позволяет легко крепить к каналу и проходить через него кабели
• Исполнение для больших расстояний: да — сохраняет форму даже при пролёте до 3 метров без прогиба
• Широкодиапазонное исполнение: да — совместима с различными типами кабельных каналов U5 Combitech

Совместимость и монтаж

Донная вставка 600 мм, цинк-ламель устанавливается внутрь кабельного канала серии U5 Combitech. Крепится с помощью двух комплектов крепежа: гайка М6 (артикул СМ100600) и болт М6×16 (артикул СМ010616). Перфорированная поверхность позволяет продеть кабели без дополнительного сверления. Установка выполняется после сборки корпуса канала — вставка кладётся на дно, затем закрепляется болтами через отверстия в стенках канала. Не требует специальных инструментов — достаточно обычного шуруповёрта с битой под шестигранник.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, применяемым в промышленной автоматизации. Цинк-ламельное покрытие обеспечивает класс защиты от коррозии выше, чем стандартное цинковое напыление аналогичной толщины, что снижает риск выхода из строя в условиях повышенной влажности или агрессивной среды. Сертификация по ГОСТ и EN не указана производителем — продукт ориентирован на использование в рамках системы U5 Combitech, которая не требует обязательного подтверждения соответствия по этим нормам.

Преимущества

• Высокая жёсткость благодаря толщине стали 1 мм и форме — не прогибается даже на максимальном пролёте
• Улучшенная антикоррозийная защита: цинк-ламельный слой долговечнее обычного цинка, близок по качеству к нержавейке
• Перфорация ускоряет монтаж — не нужна доработка отверстий под кабели
• Совместимость со всей серией U5 Combitech — можно использовать в любых комбинациях каналов
• Серый цвет не выделяется визуально, хорошо сочетается с металлическими поверхностями

Ограничения применения

• Не предназначен для наружной установки без герметичного кожуха — хотя покрытие устойчиво, прямой контакт с осадками и солевыми растворами сокращает срок службы
• Работает только в составе системы U5 Combitech — несовместима с другими кабельными системами (например, Legrand, Schneider Electric)
• Не рекомендуется для использования в помещениях с постоянным воздействием открытого пламени или температур выше +80 °C
• Толщина 1 мм делает её менее удобной для частых разборок — при многократном демонтаже возможна деформация крепёжных отверстий

Примеры использования

• Защита силовых кабелей на конвейерной линии в пищевом производстве
• Формирование нижней опоры в распределительном щите с большим количеством кабелей
• Прокладка кабелей управления в цехах с высокой запылённостью и влажностью
• Обустройство трасс в зонах с ограниченным доступом — вставка позволяет избежать дополнительных поддерживающих элементов

Практические советы

• При заказе учитывайте, что донная вставка 600 мм, цинк-ламель (udm306zl) — это один элемент длиной 3 м; для более длинных трасс используйте несколько вставок с нахлёстом или стыковку по перфорации
• Перед монтажом проверьте, чтобы внутренние кромки канала были без заусенцев — они могут повредить изоляцию кабелей при введении вставки
• Для кабелей большего диаметра (более 25 мм) рекомендуется увеличить количество точек крепления вставки — минимум два болта на каждый метр длины
• Если система будет работать в агрессивной среде (например, в химических цехах), дополнительно проверьте совместимость с другими материалами системы — цинк-ламель устойчив, но не ко всем химикатам
• Артикул udm306zl — единственный вариант с цинк-ламельным покрытием в этой серии; другие варианты (например, с порошковым окрасом) не обеспечивают такой же коррозионной стойкости
