Контакт дополнительный AU-4M 3NO1NC LS Electric 83361621004 LSIS

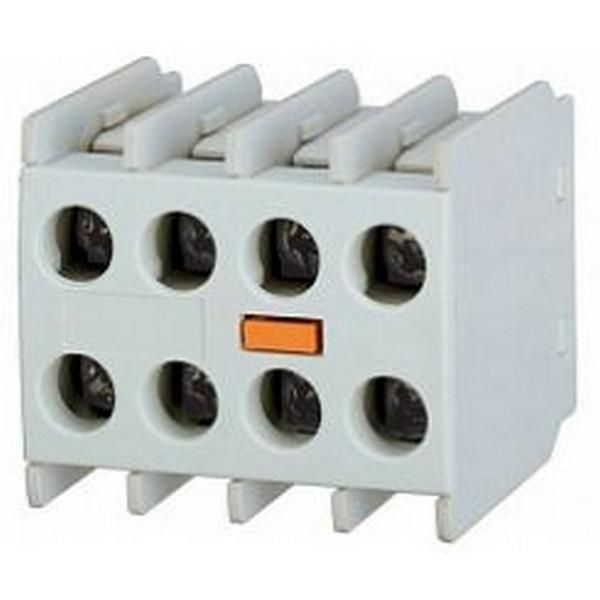

Дополнительный контакт AU-4M 3 нормально открытых 1 нормально закрытый от LS Electric - компактный модуль для расширения числа вспомогательных контактов у мини-контакторов серии GMC. Артикул 83361621004 обеспечивает надёжное управление цепями сигнализации, блокировок и автоматики при работе с переменным током.

Назначение и область применения

Дополнительный контакт AU-4M 3 нормально открытых 1 нормально закрытый предназначен для установки на переднюю панель мини-контакторов серии GMC. Он позволяет получить дополнительные точки коммутации без замены основного аппарата. Подходит для задач управления, контроля состояния и создания взаимоблокировок в системах автоматизации: станках, конвейерах, панелях управления, системах освещения и вентиляции.

Технические характеристики

• Номинальное напряжение: 220 В (переменный ток AC)
• Максимальное рабочее напряжение: 690 В
• Номинальный ток: 10 А
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Общее количество переключающих контактов: 4 (3 НО + 1 НЗ)
• Степень защиты: IP20 - защита от доступа пальцами, но не от пыли и влаги
• Тип зажима: винтовой, для проводов сечением 1–2,5 мм2
• Способ монтажа: крепится непосредственно на фронтальной поверхности контактора

Совместимость и монтаж

Дополнительный контакт AU-4M 3 нормально открытых 1 нормально закрытый совместим исключительно с мини-контакторами серии GMC от LS Electric. Для установки необходимо выровнять зацепы модуля с направляющими на лицевой стороне контактора и плотно зафиксировать до щелчка. Не требует инструментов - монтаж выполняется вручную. После установки подключение проводов осуществляется через винтовые клеммы. Обязательно отключите питание перед подключением.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для контакторов. IP20 не обеспечивает защиту от пыли и брызг воды - применение допускается только внутри электрошкафов или в помещениях с контролируемой средой. Не предназначено для наружной установки или агрессивных условий.

Преимущества

• Увеличивает функциональность существующего контактора без замены всего устройства
• Фиксируется механически - не выпадает при вибрациях
• Поддерживает высокую коммутационную нагрузку: до 10 А при 690 В
• Простая и быстрая установка на готовый контактор
• Чёткая визуальная и механическая привязка к основному устройству - все контакты работают синхронно с главными контактами контактора

Ограничения применения

• Не совместим с другими сериями контакторов - только с GMC
• IP20 запрещает использование во влажных, пыльных или наружных условиях
• Не подходит для работы с постоянным током - только переменный (AC)
• Максимальная площадь сечения провода - 2,5 мм2; более толстые провода не войдут в клеммы
• Не имеет собственного механизма отключения - работает только в связке с основным контактором

Примеры использования

• Сигнализация включения/выключения двигателя через лампу на панели (использование одного НО контакта)
• Блокировка другого оборудования при активном состоянии контактора (использование НЗ контакта)
• Подача сигнала в ПЛК о положении контактора (три НО контакта для нескольких входов)
• Автоматическое отключение вентилятора после остановки насоса

Практические советы

• Перед покупкой проверьте модель контактора - он должен быть из серии GMC, иначе AU-4M не установится
• При подключении используйте жилы сечением 1–2,5 мм2. Применение проводов больше 2,5 мм2 повредит клемму
• Не затягивайте винты слишком сильно - это может повредить пластиковую часть корпуса
• При сборке шкафа учитывайте свободное место вокруг контактора - модуль выступает вперед и может мешать соседним элементам
• Артикул 83361621004 - единственный вариант этого типа для LS Electric. Аналоги других брендов не подходят по форме и креплению
