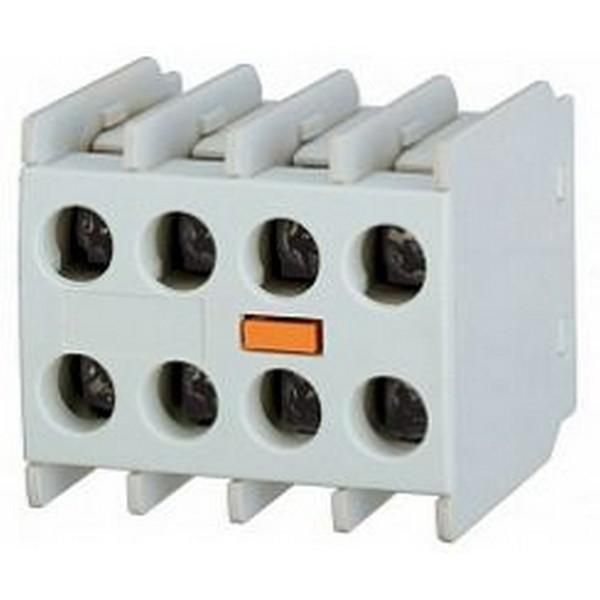

Контакт доп. AU-4M 1NO3NC LS Electric 83361621006 LSIS

Дополнительный контакт AU-4M 1NO3NC от LS Electric - компактное устройство для расширения функционала мини-контакторов серии GMC. Он обеспечивает дополнительные коммутирующие цепи в системах управления электродвигателями, сохраняя совместимость с существующими аппаратами. Артикул 83361621006 соответствует оригинальному решению от LSIS.

Назначение и область применения

Дополнительный контакт AU-4M 1NO3NC предназначен для установки на переднюю панель мини-контакторов серии GMC. Его задача - предоставить дополнительные точки коммутации для сигналов управления, блокировок или индикации состояния. Подходит для использования в системах защиты электродвигателей, где требуется передача информации о состоянии контактора (например, «включен/выключен») в PLC, реле времени или сигнализацию.

Технические характеристики

• Количество нормально замкнутых (НЗ) контактов: 3
• Количество нормально открытых (НО) контактов: 1
• Номинальное напряжение: до 690 В переменного тока (AC)
• Номинальный ток: 10 А
• Тип тока: переменный (AC)
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Сечение провода: 1–2,5 мм2
• Способ монтажа: крепление непосредственно на корпус аппарата

Совместимость и монтаж

Дополнительный контакт AU-4M 1NO3NC совместим исключительно с мини-контакторами серии GMC от LS Electric / LSIS. Устанавливается механически на фронтальной стороне контактора - защёлкивается на специальные направляющие. Не требует дополнительных креплений или инструментов. После установки контакты работают синхронно с основным контактором: при включении контактора все четыре контакта изменяют состояние одновременно.

Подключение проводов выполняется через винтовые зажимы. Для надёжной работы используйте провода сечением 1–2,5 мм2. Перед затяжкой проверьте плотность соединения - слабый контакт вызывает нагрев и отказ.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для контрольных цепей в промышленном оборудовании. Степень защиты IP20 допускает применение только внутри электрошкафов или закрытых корпусов. Не предназначено для эксплуатации во влажных, запылённых или наружных условиях.

Преимущества

• Увеличивает количество доступных контактов без замены основного контактора
• Монтируется без сверления и доработки шкафа
• Обеспечивает точную синхронизацию с основным контактом контактора
• Экономит место в щите благодаря компактному форм-фактору

Ограничения применения

• Не работает с другими сериями контакторов - только с GMC от LS Electric / LSIS
• IP20 не допускает использование вне герметичных шкафов
• Не рассчитан на постоянную нагрузку выше 10 А - для больших токов нужен другой тип контакта
• Не поддерживает высокочастотные импульсы или частотное управление - только коммутация в сетях 50/60 Гц

Примеры использования

• Сигнализация включения двигателя через лампу или HMI
• Блокировка других механизмов при работе насоса или вентилятора
• Подача сигнала в ПЛК для учёта времени работы оборудования
• Автоматическое отключение цепи зарядки при старте двигателя

Практические советы

• Перед установкой убедитесь, что контактор серии GMC имеет свободное место под дополнительный модуль - некоторые модели уже имеют встроенные контакты
• Проверьте полярность и назначение контактов перед подключением - три НЗ и один НО должны быть правильно задействованы в вашей схеме
• Не используйте этот контакт для питания мощных нагрузок - он служит только для управления и сигнализации
• При обслуживании отключайте питание всей цепи - даже после выключения контактора возможна индуктивная ЭДС в цепях управления
• Артикул 83361621006 - единственный номер для заказа этого конкретного варианта; другие модификации AU-4M отличаются числом контактов
