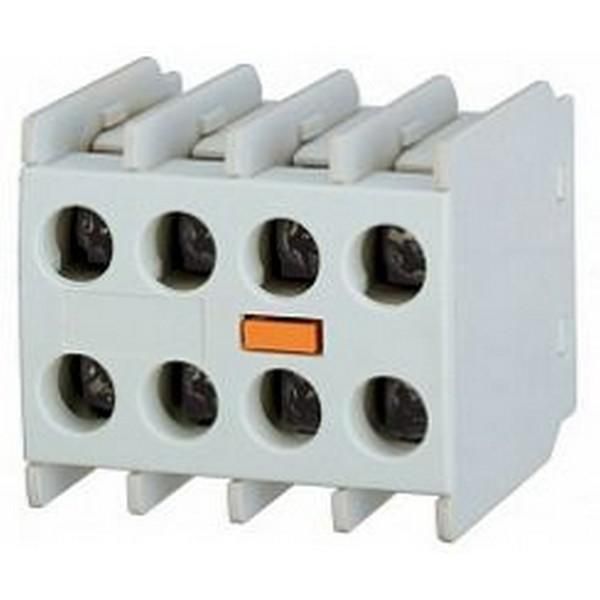

Контакт доп. AU-4M 2NO2NC LS Electric 83361621005 LSIS

Дополнительный контакт AU-4M 2NO2NC от LS Electric - модульное устройство для расширения числа вспомогательных контактов у мини-контакторов серии GMC. Артикул 83361621005 предназначен для установки на фронтальной панели контактора и обеспечивает два нормально замкнутых и два нормально разомкнутых контакта для управления цепями сигнализации, блокировок и автоматики.

Назначение и область применения

Дополнительный контакт AU-4M 2NO2NC используется для передачи сигналов от основного контактора в системы управления, контроля и аварийной сигнализации. Подходит для монтажа на контакторы серии GMC, где требуется расширить количество вспомогательных контактов без замены самого аппарата. Применяется в системах автоматизации станков, конвейеров, насосов и других промышленных объектах, где важна надёжная коммутация слабых токов.

Технические характеристики

• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тип подключения: плоский штекерный разъём (совместим с контактными площадками контакторов GMC)
• Род тока: переменный (AC)
• Номинальное напряжение: 220 В
• Номинальный ток: 3 А
• Степень защиты: IP20 (защита от доступа пальцами, но не от пыли и влаги)
• Способ монтажа: крепление на фронтальную поверхность контактора
• Тип изделия: дополнительный контакт
• Количество переключающих контактов: 0 (не является самостоятельным выключателем)

Совместимость и монтаж

Дополнительный контакт AU-4M 2NO2NC совместим исключительно с мини-контакторами серии GMC от LS Electric / LSIS. Устанавливается путём защёлкивания на специальные направляющие на лицевой стороне контактора - никаких инструментов не требует. Штекерный разъём уже предварительно соединён с внутренними контактами контактора, поэтому внешнее подключение не требуется. Для работы необходимо, чтобы основной контактор был установлен и включен в сеть.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для компонентов управления низковольтных цепей. Степень защиты IP20 допускает использование только внутри электрошкафов, защищённых от попадания пыли и влаги. Не предназначено для установки вне корпуса или в условиях повышенной запылённости, сырости или температур ниже 0 C без дополнительной защиты.

Преимущества

• Не требует сверления, крепления болтами или доработки корпуса - просто защёлкивается на контактор
• Увеличивает функциональность существующего контактора без замены всего устройства
• Штекерный интерфейс исключает ошибки при подключении - контакт всегда правильно ориентирован
• Поддерживает одновременную работу двух НО и двух НЗ контактов - удобно для схем с блокировками и индикацией состояния

Ограничения применения

• Не работает самостоятельно - только в паре с контактором серии GMC
• Максимальный рабочий ток - 3 А; нельзя использовать для коммутации нагрузок выше этого значения
• IP20 не допускает применение во влажных, пыльных или наружных условиях
• Нельзя подключать к постоянному току (DC) - только переменный ток 220 В AC
• Не подходит для высокочастотных переключений - рассчитан на стандартные циклы включения/выключения

Примеры использования

• Сигнализация включения двигателя через лампу на пульте управления
• Блокировка другого оборудования до завершения цикла работы станка
• Подача сигнала в ПЛК о состоянии контактора (вкл./выкл.)
• Автоматическое отключение вентиляции после остановки насоса

Практические советы

• Перед установкой проверьте, что ваш контактор принадлежит именно серии GMC - другие модели не поддерживают этот модуль
• Не используйте AU-4M 2NO2NC для управления силовыми цепями - он предназначен только для вспомогательных сигналов
• При сборке шкафа убедитесь, что рядом с контактором достаточно места для свободного открывания крышки - модуль выступает вперед
• Артикул 83361621005 можно заказывать в запас - при выходе из строя одного контакта проще заменить весь модуль, чем искать отдельный элемент
