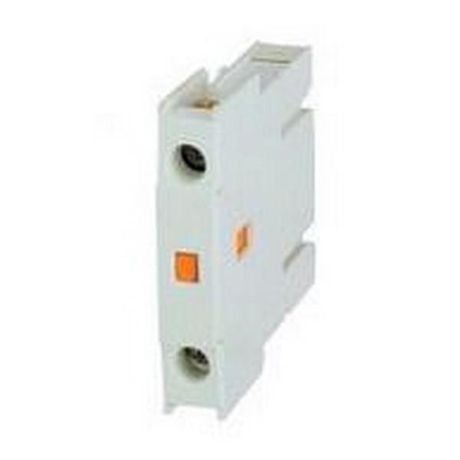

Контакт дополнительный AU-1M 1NO LS Electric 83361621001 LSIS

Дополнительный контакт AU-1M 1NO от LS Electric - это компактный модуль, который расширяет функциональность мини-контакторов серии GMC, добавляя один нормально открытый контакт для управления цепями сигнализации, блокировок или вторичной логики. Артикул 83361621001 совместим с оборудованием LSIS и предназначен для установки на уже смонтированные устройства.

Назначение и область применения

Дополнительный контакт AU-1M 1NO используется для передачи сигналов от основного контактора в другие цепи - например, для включения индикаторов состояния, блокировки других устройств или подключения к системам автоматизации. Подходит для установки на мини-контакторы серии GMC, где штатных вспомогательных контактов недостаточно. Применяется в панелях управления станков, конвейеров, насосов и другом промышленном оборудовании.

Технические характеристики

• Количество нормально открытых (НО) контактов: 1
• Номинальное напряжение: 220 В переменного тока (AC)
• Максимальная рабочая нагрузка: до 690 В (по данным производителя, хотя контакт рассчитан на 220 В AC)
• Номинальный ток: 10 А
• Способ монтажа: крепление непосредственно на корпус аппарата (не требует сверления или дополнительных креплений)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Тип зажима: винтовой, для проводов сечением 1–2,5 мм2
• Количество переключающих контактов: 0 - значит, этот модуль не содержит главных силовых контактов, только вспомогательные

Совместимость и монтаж

Дополнительный контакт AU-1M 1NO устанавливается исключительно на мини-контакторы серии GMC от LS Electric/LSIS. Он фиксируется механически на специальные направляющие на боковой поверхности контактора - без инструментов, просто щелчком. Убедитесь, что ваш контактор имеет соответствующий интерфейс для крепления AU-M. Монтаж возможен только при отключенном питании. Для подключения используйте провода сечением 1–2,5 мм2; более толстые провода не войдут в зажим.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для коммутационных устройств в промышленных панелях. Степень защиты IP20 обеспечивает безопасную работу внутри закрытых щитов, но не допускает использование во влажных, запылённых или наружных условиях. Не применяйте в средах с агрессивными газами, паром или маслом.

Преимущества

• Увеличивает количество доступных вспомогательных контактов без замены основного контактора
• Простая и быстрая установка - не требуется демонтаж оборудования
• Надёжный винтовой зажим с фиксацией проводов
• Совместим с широким спектром моделей мини-контакторов серии GMC

Ограничения применения

• Не работает с постоянным током - только переменный (AC) 220 В
• Запрещено использовать вне закрытых электрошкафов из-за низкой степени защиты (IP20)
• Не поддерживает большие сечения проводов - максимум 2,5 мм2
• Совместим только с контактами серии GMC; не подходит для других серий или брендов
• Не является силовым контактом - нельзя применять для коммутации нагрузок выше 10 А

Примеры использования

• Подключение индикатора “Работает” к станку через вспомогательный контакт после включения контактора
• Блокировка запуска второго двигателя, пока первый не выключен - сигнал с AU-1M 1NO идёт в цепь управления
• Передача сигнала “замыкание контакта” в PLC для контроля состояния насоса
• Активация светового оповещения при включении вентилятора

Практические советы

• Перед установкой проверьте, есть ли на контакторе свободный слот для AU-M - не все модели имеют его
• При подключении проводов затягивайте винты равномерно - перегрузка может повредить зажим
• Не используйте многожильные провода без наконечников - они могут деформироваться и вызвать плохой контакт
• Если вам нужен контакт NO + NC - выбирайте модель AU-1M 1NO+1NC, а не одиночный AU-1M 1NO
• Артикул 83361621001 - это именно вариант с одним НО контактом; не путайте с другими модификациями AU-M
