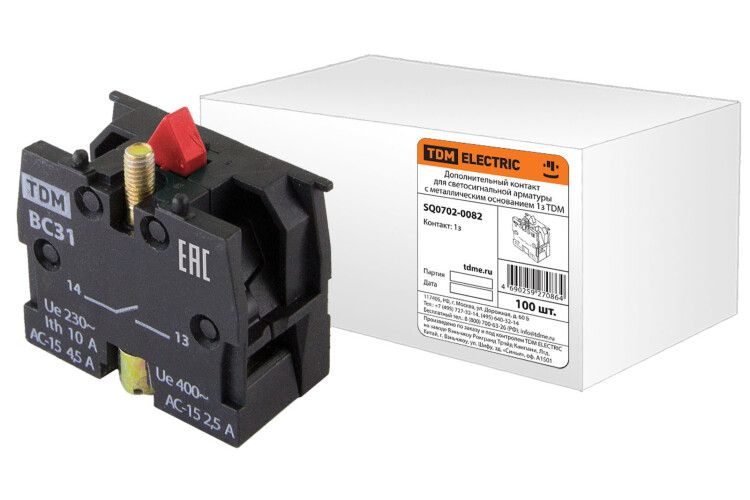

Дополнительный контакт 1НО+1НЗ 3А 230В с металлическим основанием TDM SQ0702-0082

Дополнительный контакт для светосигнального арматурного реле с металлическим основанием 1з (1НО) от TDM ELECTRIC (артикул sq0702-0082) предназначен для расширения функционала реле за счёт добавления одного замыкающего контакта - удобное решение для сборки управляющих и сигнальных цепей в промышленных щитах.

Назначение и область применения

Этот контакт используется для увеличения числа управляемых цепей в светосигнальных системах. Он позволяет передавать сигналы о состоянии реле - например, включение/выключение устройства - на индикаторы, кнопочные посты, контроллеры или другие элементы автоматизации. Подходит для установки в шкафы управления на заводах, в цехах, на транспорте и других объектах с жёсткими требованиями к надёжности.

Технические характеристики

• Тип контакта: один замыкающий (1НО)
• Основание: металлическое - обеспечивает прочную фиксацию и экранирующее действие
• Совместим с реле серии светосигнальной арматуры TDM ELECTRIC
• Монтаж: механическая посадка на базовое реле - без проводов и клемм
• Рабочий ток: определяется характеристиками основного реле (не превышает допустимую нагрузку контактов реле)

Совместимость и монтаж

Дополнительный контакт для светосигнального арматурного реле с металлическим основанием 1з (1НО) совместим только с реле TDM ELECTRIC, имеющими соответствующий крепёжный интерфейс. Устанавливается путём плотного защёлкивания на корпус основного реле - никаких инструментов не требуется. После монтажа контакт работает как единая система с реле, сохраняя герметичность и электрическую целостность.

Преимущества

• Не требует внешних соединений - снижает риск ошибок при сборке
• Металлическое основание повышает механическую устойчивость и улучшает рассеивание тепла
• Замыкающий контакт (1НО) идеально подходит для сигнализации активного состояния
• Интегрированная конструкция экономит место в щите и ускоряет монтаж

Ограничения применения

• Не применяется самостоятельно - только как модуль к конкретному типу реле TDM ELECTRIC
• Не предназначена для работы с высокими токами - нагрузка должна соответствовать параметрам основного реле
• Не рекомендуется использовать вне закрытых щитов - не имеет собственной защиты IP
• Не поддерживает переключающие контакты (нет 1Перек) - только замыкающий

Примеры использования

• Подключение зелёной лампы к реле, которое включает насос - лампа горит, когда реле замкнуло цепь
• Передача сигнала “работа” от реле на пульт оператора через вход PLC
• Логика аварийной остановки: при срабатывании реле замыкается контакт, который включает зуммер

Практические советы

• Перед покупкой проверьте модель основного реле - контакт sq0702-0082 подойдёт только к тем, что имеют совместимый крепёж
• При сборке щита учитывайте свободное пространство вокруг реле - контакт выступает на несколько миллиметров
• Не используйте этот модуль для коммутации силовых цепей - он служит только для управления и сигнализации
• Если нужен размыкающий контакт (1NC), выбирайте другую версию - эта модель только 1НО
