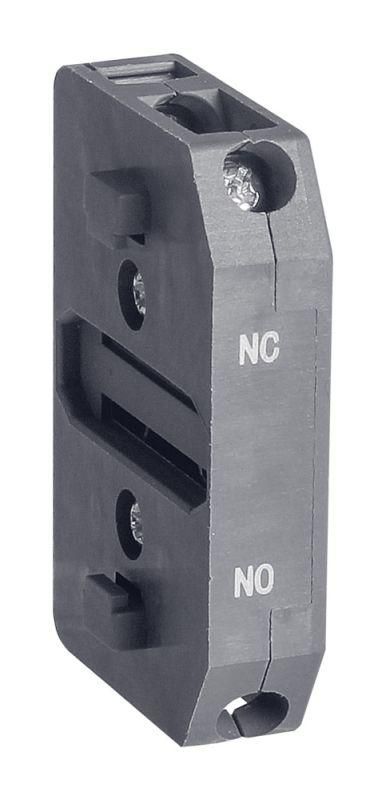

Блок контактов дополнительный MSD 40/63A SE 1НО+1НЗ Systeme Electric MSD63F5

Дополнительный блок контактов 1НО+1НЗ для автоматического выключателя MSD 40/63A SE позволяет расширить функциональность выключателя за счет передачи сигналов состояния в цепи управления. Артикул msd63f5 совместим с сериями SystemePact MCP и предназначен для установки на выключатели с номиналом 40–63 А.

Назначение и область применения

Этот блок контактов используется для передачи информации о положении автомата - включен он или отключен - в системы управления, сигнализации или автоматизации. Подходит для применения в панелях управления, на станках, конвейерах, системах освещения и других объектах, где требуется удаленный контроль состояния коммутационного аппарата.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ)
• Номинальный ток: до 6 А переменного тока при напряжении 230 В (AC-15)
• Способ монтажа: боковой, через специальный крепеж на корпусе выключателя MSD
• Подключение: винтовые зажимы - надежное и проверенное решение для проводов до 2,5 мм2
• Гарантия: 24 месяца

Совместимость и монтаж

Блок контактов msd63f5 устанавливается исключительно на автоматические выключатели серии SystemePact MSD с номинальными токами 40 А и 63 А. Монтаж выполняется сбоку от основного устройства - необходимо совместить фиксирующие выступы блока с пазами на корпусе выключателя и защелкнуть его до характерного щелчка. После установки подключаются провода к винтовым клеммам: помеченные L1/T1 (НО) и L2/T2 (НЗ). Нельзя использовать этот блок с другими моделями автоматов, даже если они имеют аналогичный номинал.

Преимущества

• Увеличивает функциональность выключателя без замены всего устройства
• Интегрированная конструкция обеспечивает механическую синхронизацию с главным контактом - состояние сигнала точно соответствует реальному положению автомата
• Винтовое подключение снижает риск плохого контакта при вибрациях и перепадах температур
• Работает в составе стандартизированной системы SystemePact - все компоненты взаимозаменяемы внутри серии

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 6 А, поэтому нельзя использовать для управления нагрузками выше этого значения
• Не работает с выключателями других серий, даже от того же производителя
• Не рекомендуется применять в средах с частыми ударными нагрузками без дополнительной защиты корпуса
• Не поддерживает высокочастотные импульсы - только постоянный и сетевой переменный ток

Примеры использования

• Сигнализация аварийного отключения на производственной линии
• Логика запуска/останова насоса по состоянию автомата в пульте управления
• Интерфейс для PLC, который получает сигнал “выключатель включен” для учета энергопотребления
• Система безопасности: остановка оборудования при ручном отключении автомата

Практические советы

• Перед установкой убедитесь, что автомат полностью отключен и снят напряжение
• Проверьте посадочные места на корпусе MSD - там должны быть четко видны направляющие и фиксаторы
• Не затягивайте винты слишком сильно - это повредит изоляцию и может деформировать контактную группу
• Обозначьте провода на обоих концах: “НО – управление”, “НЗ – индикация” - так проще диагностировать цепь при обслуживании
• Если нужен второй блок контактов - можно установить дополнительно 2НО или 2НЗ, они совмещаемы по месту монтажа
