Дополнительный контакт ARMAT левый для MCCB типоразмер A, D 3NO3NC - AR-MCCBD-AU-000-0-04-C IEK

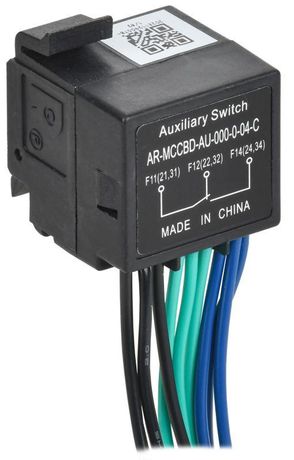

Дополнительный контакт для автоматического выключателя типоразмера А, модель IEK (ИЭК) ar-mccbd-au-000-0-04-c, обеспечивает передачу сигнала о состоянии главных контактов выключателя - замкнут или разомкнут - на внешние устройства управления или контроля.

Назначение и область применения

Этот компонент устанавливается на автоматические выключатели типа А в литом корпусе для передачи сигналов о положении их главных контактов. Он позволяет удалённо контролировать состояние защиты - например, определить, произошло ли отключение из-за перегрузки или КЗ. Применяется в системах автоматизации, пультах управления, цепях сигнализации и логических контурах.

Технические характеристики

• Тип контактов: 3 нормально открытых (НО) + 3 нормально закрытых (НЗ)
• Типоразмер совмещаемости: A (соответствует автоматическим выключателям серии ARMAT)
• Материал контактов: серебросодержащие сплавы для надёжной коммутации слабых токов
• Работает в паре с выключателями в литом корпусе - механическая связь через шток
• Не предназначена для коммутации силовых нагрузок - только для сигналов управления и контроля

Совместимость и монтаж

Устройство совместимо исключительно с автоматическими выключателями серии ARMAT типоразмера А. Установка выполняется путём защёлкивания на специальный фиксирующий механизм боковой поверхности выключателя. Монтаж возможен только при отключенном питании. После установки проверьте свободное движение механизма - контакты должны реагировать точно на перемещение главных контактов автомата.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Соответствует классу защиты IP20. Напряжение и ток контактов рассчитаны только на управление - максимальная допустимая величина указана в документации производителя (не более 250 В переменного/30 В постоянного тока, до 5 А).

Преимущества

• Высокая точность передачи состояния благодаря жесткой механической связи с главными контактами
• Стандартный интерфейс - легко заменяется аналогичными модулями других производителей того же типоразмера
• Устойчивость к вибрациям и температурным колебаниям в распределительных щитах
• Чёткое разделение НО и НЗ контактов - удобно для проектирования логики управления

Ограничения применения

• Не используется для коммутации мощных нагрузок - только для сигналов управления
• Поддерживается только для автоматических выключателей типоразмера А серии ARMAT
• Не рекомендовано применение во взрывоопасных зонах - отсутствует соответствующий рейтинг защиты
• Не работает автономно - требует установленного основного автомата

Примеры использования

• Сигнализация отключения автомата на пульте оператора в цехе
• Логика запуска резервного питания после срабатывания основного автомата
• Обратная связь в системе SCADA для диагностики отказов оборудования
• Автоматическое отображение состояния цепи на HMI-панели

Практические советы

• Перед установкой убедитесь, что выбранный автомат имеет свободную нишу под дополнительный контакт - некоторые модели уже полностью заняты другими модулями
• Проверьте полярность проводов при подключении к устройству управления - хотя контакты не чувствительны к полярности, лучше соблюдать единый порядок для всех элементов системы
• При использовании нескольких таких контактов одновременно - помечайте каждый по номеру контакта (например, NO1, NC3) чтобы избежать путаницы при диагностике
• Не используйте этот контакт вместо исполнительного реле - он не рассчитан на длительную работу под нагрузкой выше 5 А
