Дополнительный контакт ДК80-11 для ПРК80 | SQ0212-0041 TDM

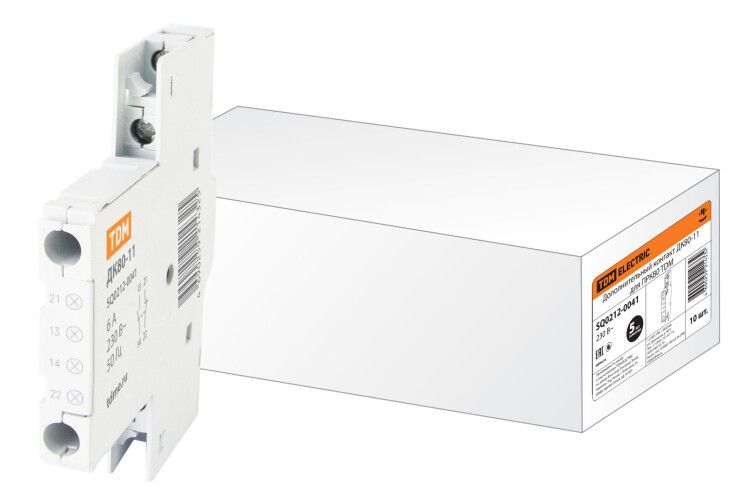

Дополнительный контакт ДК80-11 для ПРК80 от TDM ELECTRIC - это компактное вспомогательное устройство, предназначенное для установки на модульные автоматические выключатели серии ПРК80. Он позволяет передавать сигнал о состоянии автомата (включен/выключен) в системы управления, контроля и аварийной защиты, сохраняя совместимость с трехполюсными аппаратами до 80 А.

Назначение и область применения

Дополнительный контакт ДК80-11 для ПРК80 используется для удалённого наблюдения за состоянием автоматического выключателя. Каждый раз, когда основной аппарат включается или отключается, контакт меняет своё состояние - это даёт возможность интегрировать информацию о работе оборудования в систему управления, PLC, пульты сигнализации или цепи индикации.

• Системы управления насосами и дренажными установками
• Станции водоподъёма и водозаборные ёмкости
• Канализационные насосы и вентиляционное оборудование
• Станки, конвейеры и другое оборудование с электродвигателями
• Строительная техника с необходимостью контроля питания

Технические характеристики

• Номинальное напряжение: 231 В переменного тока (AC)
• Номинальный коммутируемый ток: 6 А (при AC)
• Тип контакта: один нормально замкнутый (НЗ) + один нормально разомкнутый (НО)
• Ширина по модулю TE: 45 мм (соответствует стандартному шагу DIN-рейки)
• Максимальный ток основного автомата, для которого подходит: до 80 А
• Максимальное количество полюсов основного автомата: 3
• Тип управления: переменный ток (AC) - не постоянным током

Совместимость и монтаж

Дополнительный контакт ДК80-11 для ПРК80 устанавливается исключительно на модульные автоматы серии ПРК80 от TDM ELECTRIC. Конструкция обеспечивает механическую связь с рычагом расцепления автомата - контакт работает синхронно с положением рукоятки.

• Не совместим с другими сериями автоматических выключателей (например, Schneider, Hager, IEK)
• Монтируется без инструментов: фиксируется путём защёлкивания на боковой поверхности автомата
• Провода подключаются к зажимам с винтовым креплением - допустимо сечение жил до 1,5 мм2
• После установки проверьте, что контакт перемещается свободно и не задевает соседние элементы

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов на вспомогательные контакты для распределительных устройств. Напряжение 231 В и ток 6 А обеспечивают безопасную работу в бытовых и промышленных сетях 220–240 В. Устройство не содержит опасных материалов и предназначено для внутренней установки в электрошкафах.

Преимущества

• Один контактный модуль предоставляет два типа контактов - НЗ и НО - достаточно для большинства схем сигнализации
• Физически компактен: занимает всего 45 мм по ширине, не требует дополнительного места на рейке
• Высокая надёжность механической связи с автоматом - нет необходимости в внешних датчиках или реле
• Легкий монтаж и демонтаж без отключения основного питания (при соблюдении правил безопасности)

Ограничения применения

• Не применяется с автоматическими выключателями других серий - даже если они имеют аналогичный ток (до 80 А)
• Не рассчитан на управление нагрузкой выше 6 А - нельзя использовать для прямой коммутации двигателей или освещения
• Не поддерживает постоянный ток (DC): применение в DC-системах недопустимо
• Не имеет IP-защиты - устанавливается только внутри закрытых электрощитов
• Не рекомендован для частых циклов включения/отключения более 1000 раз в час - возможен преждевременный износ контактов

Примеры использования

• На насосной станции: при отключении автомата из-за перегрузки контакт НО замыкается - запускается световая сигнализация “Авария насоса”
• В системе вентиляции: контакт НЗ размыкается при отключении двигателя - система получает сигнал “Оборудование off”, чтобы отключить клапана
• На станке: после срабатывания теплового расцепления ДК80-11 отправляет сигнал в контроллер, который записывает причину остановки

Практические советы

• Перед установкой убедитесь, что основной автомат ПРК80 полностью отключён и обесточен
• Проверьте соответствие номера модели: ДК80-11 для ПРК80 - другие варианты (например, ДК80-22) имеют другой тип контактов
• При использовании нескольких контактов на одном автомате - следите, чтобы их суммарная ширина не превышала доступное место на корпусе
• Для долговечной работы используйте провода с медными жилами и качественной опрессовкой - плохой контакт вызывает нагрев и окисление
• Не забывайте помечать провода: “NO – сигнал вкл.” / “NC – сигнал выкл.” - это ускоряет диагностику и обслуживание
