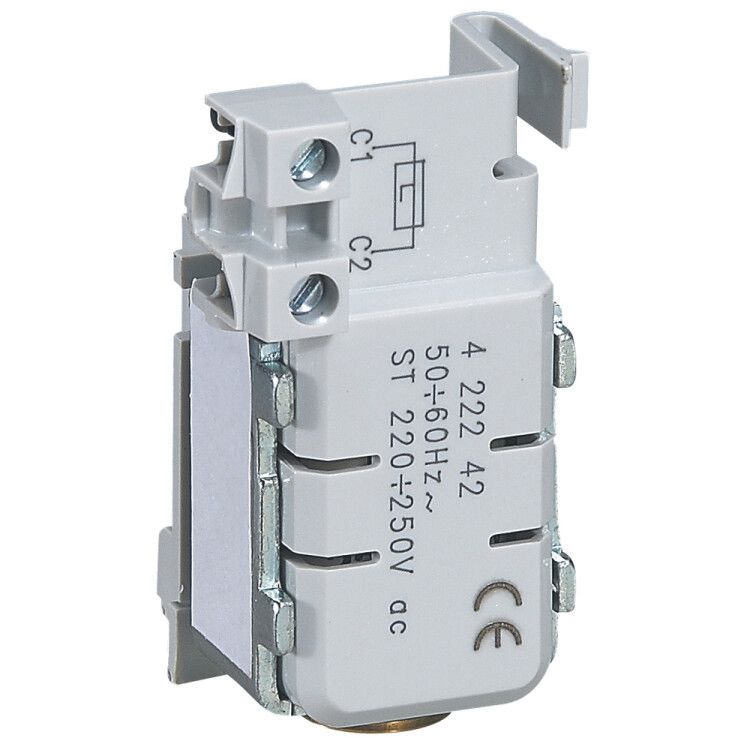

Независимый расцепитель 220В | 422242 Legrand DPX3 630-1600

Расцепитель независимый 220В AC DPX3 630-1600 от Legrand - устройство для удалённого отключения автоматического выключателя серии DPX3 при подаче управляющего сигнала. Применяется в системах автоматизации, где требуется дистанционное управление питанием оборудования.

Назначение и область применения

Расцепитель независимый 220В AC DPX3 630-1600 предназначен для командного отключения автомата DPX3 при получении сигнала на катушку. Он не защищает цепь от перегрузок или КЗ - это задача самого выключателя. Устройство активируется внешним сигналом: кнопкой, реле, контроллером или аварийной системой. Подходит для установки в щитах промышленных объектов, на конвейерах, насосных станциях, в системах пожарной безопасности и других случаях, когда нужен быстрый и дистанцированный сброс нагрузки.

Технические характеристики

• Тип: независимый расцепитель - работает только при подаче напряжения, не реагирует на ток в цепи
• Напряжение питания: 220–250 В переменного тока (AC), совместим также с постоянным током (DC)
• Имеет отключающую катушку - обеспечивает механическое срабатывание контактов выключателя
• Совместим с автоматическими выключателями серии DPX3 номиналом 630–1600 А
• Не требует внешнего источника питания - питается от сети через свою катушку

Совместимость и монтаж

Расцепитель независимый 220В AC DPX3 630-1600 устанавливается только на автоматы серии DPX3 с номинальными токами 630 А, 800 А, 1000 А, 1250 А, 1600 А. Монтируется на переднюю панель выключателя - фиксируется штатными креплениями без дополнительных инструментов. Подключение управляющих проводов осуществляется к клеммам на корпусе расцепителя. Напряжение подаётся параллельно другим управляющим цепям - важно соблюдать полярность при использовании DC. Для надёжной работы рекомендуется использовать кабели сечением не менее 1,5 мм2.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и IEC 60947-5-1. Произведено компанией Legrand, известной высокой степенью надёжности и долговечности компонентов. Расцепитель не содержит опасных материалов и не создаёт помех в сетях до 1000 В. Работает в температурном диапазоне от -25C до +70C.

Преимущества

• Поддерживает как переменный, так и постоянный ток - гибкость в проектировании управляющих цепей
• Механизм срабатывания проверен временем - высокая отказоустойчивость даже при частых коммутациях
• Легко заменить или установить без демонтажа автомата - сервисная доступность выше средней
• Совместим со всей линейкой DPX3 - позволяет унифицировать системы автоматизации

Ограничения применения

• Не применяется с выключателями вне серии DPX3 - несовместим с другими брэндами или моделями
• Не предназначен для длительного удерживания в активированном состоянии - возможен перегрев катушки
• Не обеспечивает функции защиты - только отключение по команде; нельзя использовать вместо теплового или электромагнитного расцепителя
• Требует наличия источника 220 В - не подходит для систем с низковольтным управлением (например, 24 В)

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика перегрева
• Выключение группы освещения из центрального пункта управления
• Экстренное отключение электрооборудования при пожарной тревоге
• Система “один клик” для обслуживания - отключение питания через кнопку на стенде

Практические советы

• Перед монтажом убедитесь, что ваш автомат - именно DPX3 с номиналом 630–1600 А. На корпусе выключателя указан серийный номер и тип
• При подключении к PLC используйте реле промежуточное - чтобы не нагружать выход контроллера
• Не запускайте расцепитель более 10 секунд подряд - это продлит срок службы катушки
• Проверьте наличие напряжения на входе перед первым включением - отсутствие питания не вызывает срабатывания
• При замене старого расцепителя - сохраните исходную схему подключения. Различные версии DPX3 имеют одинаковые клеммы, но расположение может отличаться
