Расцепитель независимый РН32-220В | 270391 КЭАЗ

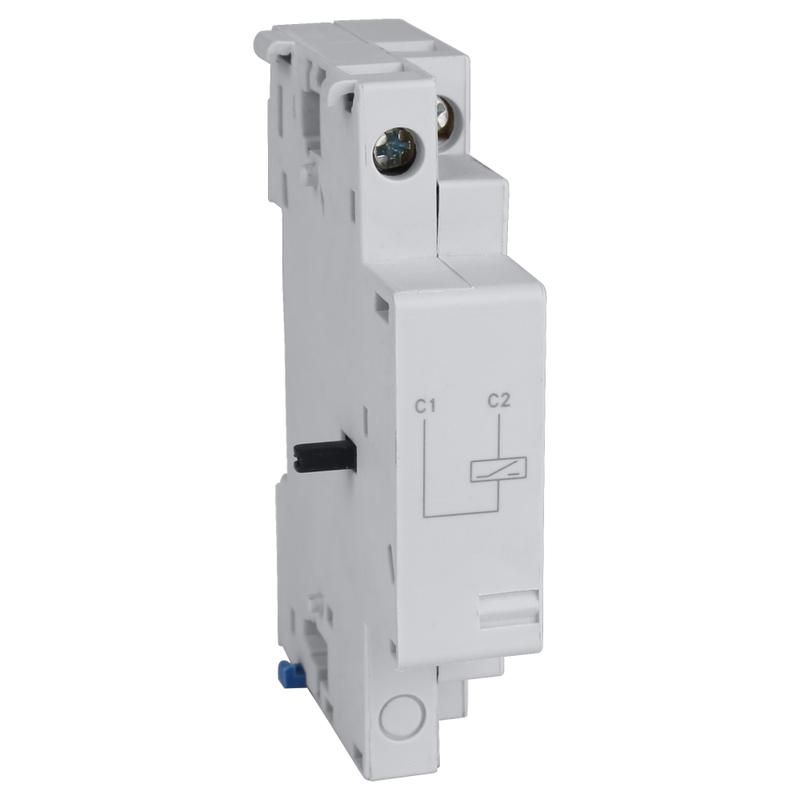

Расцепитель независимый РН32-220В от КЭАЗ - устройство для дистанционного отключения автоматического выключателя при подаче управляющего напряжения. Применяется в системах управления и защиты электроприводов, где требуется удалённое отключение без участия оператора.

Назначение и область применения

Расцепитель независимый РН32-220В не является самостоятельным коммутационным аппаратом - он работает в паре с автоматическим выключателем. При подаче напряжения 220–240 В переменного тока на катушку расцепителя происходит механическое отключение автомата. Это позволяет удалённо отключить цепь из другого места: например, с пульта управления, системы безопасности или аварийной кнопки. Подходит для установки в щитах промышленного оборудования, на конвейерах, насосных станциях, вентиляционных системах.

Технические характеристики

• Тип: независимый расцепитель - срабатывает только при внешнем управлении, не реагирует на перегрузки или КЗ самостоятельно
• Номинальное напряжение питания: 220–240 В переменного тока (AC)
• Диапазон тока срабатывания при КЗ: 77–121 А - этот параметр указывает, при каком токе через сам расцепитель возможна надёжная работа; важно для совместимости с выбранным автоматом
• Подключение: винтовые зажимы - требует фиксации проводов гаечными ключами, не подходит для быстрого монтажа
• Настройка без выдержки времени: 0 А - не имеет регулируемых порогов срабатывания, всегда срабатывает при подаче напряжения
• Количество контактов: 0 - не содержит собственных силовых контактов, служит исключительно исполнительным элементом

Совместимость и монтаж

Расцепитель РН32-220В предназначен для установки на автоматические выключатели серии ПРК, выпускаемые КЭАЗ. Он крепится на DIN-рейку и фиксируется за счёт штатных защёлок. Для работы необходимо подключить управляющий кабель к контактам расцепителя - они находятся сбоку устройства. Убедитесь, что номинальный ток автомата соответствует диапазону 77–121 А, иначе расцепитель может не сработать или повредиться. Монтаж допускается только после полного отключения питания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Произведено на Курском электроаппаратном заводе (КЭАЗ) - производителе, сертифицированном по ISO 9001. Напряжение 220–240 В AC обеспечивает безопасную работу в сетях с TN-S и TN-C-S системами заземления.

Преимущества

• Высокая надёжность срабатывания при точном соответствии напряжению питания
• Механическая прочность корпуса - рассчитан на длительную эксплуатацию в условиях производства
• Простота интеграции в существующие системы управления благодаря стандартизированному креплению
• Не требует внешнего источника постоянного тока - работает от стандартной сети 220 В

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 220–240 В
• Не подходит для частых включений/выключений более 10 раз в минуту - риск перегрева катушки
• Не заменяет тепловую или электромагнитную защиту - должен использоваться только как исполнительный орган
• Не имеет индикации состояния - невозможно определить, сработал ли расцепитель, без проверки положения автомата

Примеры использования

• Автоматическое отключение станка при срабатывании датчика опасности
• Отключение группы потребителей при пожарной сигнализации
• Дистанционное отключение насосной станции с пульта диспетчерской службы
• Интеграция в систему SCADA для удалённого контроля энергоснабжения

Практические советы

• Выбирайте автоматический выключатель с номинальным током, который попадает в диапазон 77–121 А - иначе расцепитель не будет работать
• Проверьте соответствие типа автомата: РН32-220В совместим только с моделями ПРК от КЭАЗ
• При монтаже используйте провода с сечением не менее 1,5 мм2 - малое сечение может вызвать нагрев и отказ
• Не подключайте к одному расцепителю несколько автоматов - каждый нуждается в своём отдельном расцепителе
• При длительном хранении храните в сухом месте - высокая влажность снижает срок службы изоляции
