Расцепитель миним. напр. 220В DPX3 630-1600 Leg 422248 Legrand

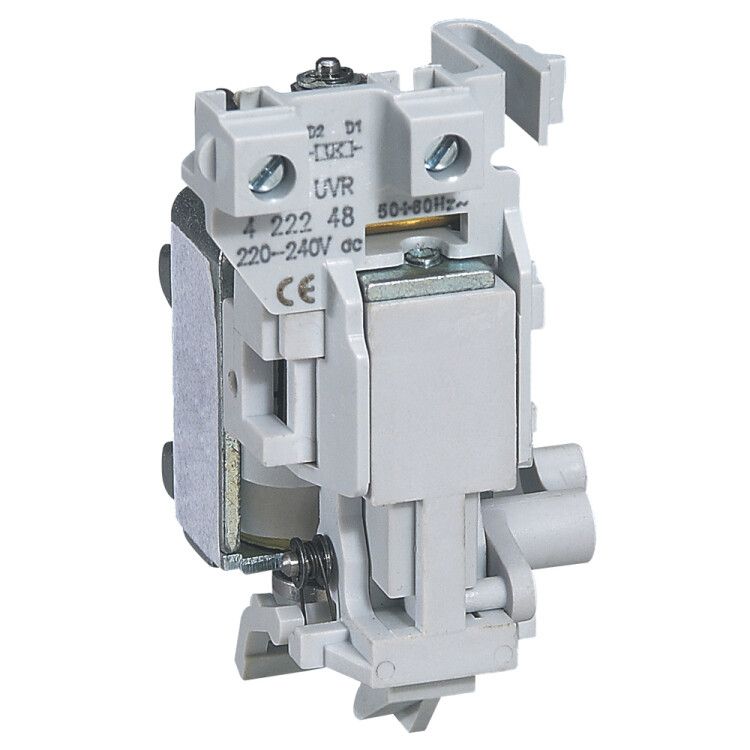

Расцепитель минимального напряжения 220В AC DPX3 630-1600 от Legrand предназначен для автоматического отключения автоматических выключателей серии DPX3 при снижении напряжения ниже заданного уровня. Этот расцепитель обеспечивает надёжную защиту оборудования от повреждений из-за просадок напряжения и работает совместно с выключателями на токи 630–1600 А.

Назначение и область применения

Расцепитель минимального напряжения 220В AC DPX3 630-1600 используется для защиты электрооборудования от аварийных режимов, вызванных падением напряжения - например, при сбоях в сети, отключении фазы или длительных просадках. Он устанавливается на автоматические выключатели серии DPX3 и отключает цепь, когда напряжение опускается ниже порогового значения. Применяется в промышленных системах: на станциях питания, в цепях насосов, компрессоров, конвейеров, где внезапная потеря напряжения может привести к выходу оборудования из строя или опасным ситуациям.

Технические характеристики

• Тип: Расцепитель минимального напряжения
• Номинальное напряжение управления: 230 В (работает в диапазоне 220–240 В AC/DC)
• Номинальный ток управления: 0,02 А
• Тип напряжения: Поддерживает как переменный (AC), так и постоянный (DC) ток
• Способ монтажа: Устанавливается непосредственно на аппарат (выключатель DPX3)
• Тип крепления: Винтовое, без необходимости дополнительной платформы
• Контакты: Нет нормально замкнутых (НЗ) и переключающих контактов - функция исключительно исполнительная
• Совместимость с реле: Да - может использоваться в составе систем с внешними реле контроля напряжения

Совместимость и монтаж

Расцепитель 220В AC DPX3 630-1600 совместим только с автоматическими выключателями серии DPX3 с номинальными токами 630–1600 А. Монтаж выполняется путём защёлкивания на специальные направляющие на корпусе выключателя, после чего фиксируется двумя винтами. Подключение управляющего напряжения осуществляется к клеммам расцепителя - провода должны иметь сечение до 2,5 мм2. Не требует внешнего питания - питание подаётся напрямую в сеть управления. Перед установкой проверьте соответствие типоразмера выключателя - расцепитель не подойдёт к другим сериям, даже от Legrand.

Безопасность и стандарты

Изделие соответствует международным стандартам IEC 60947-2 и IEC 60947-5-1, регламентирующим требования к расцепителям и коммутирующим устройствам в силовой аппаратуре. Обеспечивает безопасное отключение при падении напряжения ниже 35–70 % от номинала (зависит от модели и настройки). Не содержит взрывоопасных элементов, не требует заземления корпуса.

Преимущества

• Универсальное питание - работает как от переменного, так и от постоянного тока 230 В
• Высокая надёжность механического срабатывания - нет сложной электроники, которая может выйти из строя
• Простота установки - не требует дополнительных креплений или модулей
• Поддержка релейных систем - позволяет интегрировать в комплексные системы управления
• Совместимость с широким спектром выключателей DPX3 - легко заменить при обслуживании

Ограничения применения

• Не применяется в сетях с напряжением выше 240 В или ниже 180 В - возможны некорректные срабатывания
• Не имеет собственных контактных групп - не может сигнализировать о срабатывании, только отключать
• Не подходит для выключателей вне серии DPX3 (например, Masterpact, NSX, SACE)
• Не предназначена для частого включения/отключения - рассчитана на однократное или редкое срабатывание при аварии
• Не используйте в средах с высокой вибрацией без дополнительной фиксации - риск потери контакта

Примеры использования

• Защита насосных станций - предотвращает запуск насоса при низком напряжении, что снижает риск перегрева двигателя
• Цепи конвейеров на пищевых производствах - отключает линию при сбое питания, чтобы избежать переполнения бункеров
• Аварийные генераторы и UPS-системы - контролирует качество входного напряжения перед включением нагрузки
• Оборудование с чувствительной электроникой - защищает от импульсов и просадок, которые могут повредить контроллеры

Практические советы

• Перед установкой проверьте реальное напряжение в сети - если оно часто колеблется около 200 В, выберите расцепитель с более низким порогом срабатывания
• При подключении используйте качественные кабели с медными жилами - плохой контакт может привести к ложному срабатыванию
• Не закручивайте винты слишком сильно - это может повредить пластиковую основу расцепителя
• При замене старого расцепителя - убедитесь, что новый имеет ту же маркировку: 220В AC DPX3 630-1600, артикул 422248
• Для диагностики работы можно временно подать на клеммы 230 В - при правильном состоянии расцепитель должен щёлкнуть и отключить выключатель
