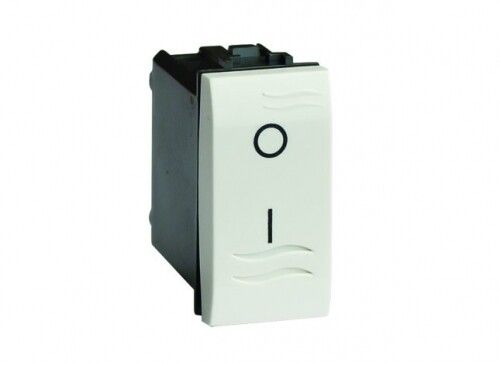

Выключатель 1-кл. 2п 1мод. Brava 16А IP20 с подсветкой сл. кость DKC 75121SL ДКС

Выключатель двухполюсный с подсветкой DKC (ДКС) артикул 75121sl - это компактный механизм для одновременного размыкания фазного и нулевого проводов в цепях освещения. Подсветка позволяет легко найти выключатель в темноте, а матовая слоновая кость гармонично впишется в интерьеры с классической отделкой.

Назначение и область применения

Выключатель двухполюсный с подсветкой DKC (ДКС) 75121sl предназначен для безопасного отключения светильников, люстр и других нагрузок, где требуется полное отсоединение обоих проводников - фазы и нуля. Это особенно актуально в помещениях с повышенной влажностью (ванная, туалет) или при использовании светодиодных ламп, чувствительных к утечкам тока. Устройство подходит для установки в жилых домах, офисах, общественных зданиях.

Технические характеристики

• Номинальный ток: 16 А - рассчитан на нагрузку до 3,6 кВт при 230 В
• Номинальное напряжение: 230 В (указано в спецификации, хотя в описании встречается 250 В - используется рабочий предел 230 В)
• Количество полюсов: 2 - размыкает фазу и ноль одновременно
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите
• Подсветка: светодиодная, работает в выключенном состоянии, потребляет минимальную мощность
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт - устойчив к перегреву, не горюч
• Цвет: слоновая кость (1015) - мягкий бежевый оттенок, не бликует
• Габариты: 21,5×43×37,8 мм - совместим со стандартными рамками и подрозетниками
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −25C до +40C и влажности до 95%

Совместимость и монтаж

Выключатель двухполюсный с подсветкой DKC (ДКС) 75121sl имеет винтовое крепление и винтовые зажимы для проводов. Монтаж - скрытый, в стандартный подрозетник глубиной не менее 40 мм. Для установки требуются два провода: фаза и ноль. Каждый из них подключается к соответствующим клеммам - L1 и N1. Подсветка автоматически активируется при отключении нагрузки и питается через саму нагрузку, поэтому не требует отдельного питания. Совместим с рамками серии Brava и другими изделиями стандарта Евро.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Отсутствие галогенов в материале снижает риск образования токсичных веществ при нагреве. Защита IP20 исключает контакт с токоведущими частями, но не предназначена для влажных помещений без дополнительной защиты (например, герметичной рамки). Климатическое исполнение УХЛ3 гарантирует надёжную работу в большинстве регионов России.

Преимущества

• Двухполюсное отключение повышает безопасность - полностью обесточивает светильник
• Светодиодная подсветка не мерцает и не слепит ночью
• Матовая поверхность не собирает грязь и пыль, легко моется
• Компактный размер позволяет использовать в ограниченных пространствах
• Совместим с популярными сериями декора Brava

Ограничения применения

• Не применяется в условиях постоянной влажности (бассейны, парилки) без дополнительной защиты
• Не рекомендован для управления нагрузками выше 16 А (например, мощные обогреватели)
• Подсветка не будет работать, если в цепи установлены устройства с высоким входным импедансом (некоторые LED-драйверы)
• Не подходит для установки вне закрытых коробок - IP20 не обеспечивает защиту от внешних воздействий

Примеры использования

• Отключение света в ванной комнате - обесточиваются и фаза, и ноль, что снижает вероятность пробоя на корпус
• Управление двумя группами ламп в одной точке - например, потолочные светильники и подсветка зеркала
• Замена старого однополюсного выключателя на более безопасный вариант в квартире после ремонта
• Интеграция в систему “умный дом” - как механическая часть с подсветкой, управляемая через реле

Практические советы

• Перед монтажом обязательно отключите питание - даже при выключенном положении ноль остаётся под напряжением, пока выключатель не разомкнут
• Проверьте посадочный диаметр подрозетника - он должен быть 68–70 мм, чтобы плотно вошла накладка
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые контакты
• Если подсветка не светится, проверьте целостность нулевого провода - она работает только при замкнутой цепи между фазой и нулём через нагрузку
• Для долговечности используйте сечение провода 1,5–2,5 мм2 - оптимально для 16 А
