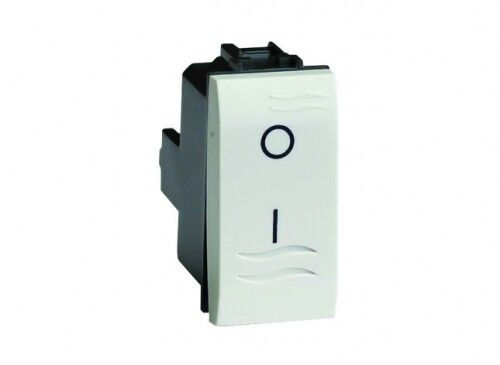

Выключатель 1-кл. 2п 1мод. Brava 16А IP20 бел. DKC 76131B ДКС

Выключатель двухполюсный одноклавишный 1 модуль белый DKC - это надёжный элемент для коммутирования двух цепей одновременно, например, фазы и нулевого провода в осветительной сети. Модель из серии Brava от бренда DKC подходит для скрытой установки в бытовых и административных помещениях, обеспечивает безопасное отключение нагрузки до 16 А при напряжении 230 В.

Назначение и область применения

Выключатель двухполюсный одноклавишный 1 модуль белый DKC предназначен для одновременного размыкания двух проводников - обычно фазы и нуля - в однофазной сети переменного тока. Это особенно важно там, где требуется полное отключение цепи для безопасности, например, при ремонте светильников или замене оборудования. Применяется в жилых домах, офисах, школах и других объектах с внутренней электропроводкой. Подходит для управления одним источником света, группой точечных светильников или другим оборудованием, требующим двойного разрыва цепи.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,6 кВт при 230 В
• Номинальное напряжение: 230 В - рассчитан на стандартную бытовую сеть
• Количество полюсов: 2 - переключает два провода одновременно
• Количество клавиш: 1 - управление одной кнопкой
• Количество модулей: 1 - занимает один стандартный модуль в распределительном щите
• Способ подключения: винтовые клеммы - надёжное соединение с медными проводами сечением до 2,5 мм2
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Цвет: белый (RAL 9010) - матовая отделка, не бликует, легко сочетается с интерьером
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температуре от -25C до +40C, подходит для помещений с нормальной влажностью
• Размеры: 21,5×43×37,8 мм - совместим с типовой подрозетниками 68 мм
• Без галогенов - материал экологичен, не выделяет токсичных веществ при возгорании

Совместимость и монтаж

Выключатель двухполюсный одноклавишный 1 модуль белый DKC монтируется в стандартные подрозетники глубиной не менее 40 мм. Крепится винтовым способом - болты фиксируют механизм к пластиковому корпусу подрозетника. Для подключения используются винтовые зажимы: затягивать необходимо равномерно, чтобы не повредить изоляцию провода. Провода должны быть зачищены на 8–10 мм, без оголённых жил вне клеммы. Установка возможна только в сухих помещениях. Совместим с другими изделиями серии Brava - можно собирать единый блок с розетками и другими выключателями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не предназначено для влажных зон (ванная, кухня, улица). Отсутствие галогенов снижает риск образования ядовитых паров при перегреве. Выключатель прошёл тестирование на тепловую стойкость и механическую прочность - гарантировано более 10 000 операций включения/выключения.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение цепи - выше уровень безопасности по сравнению с однополюсными аналогами
• Матовая поверхность не царапается визуально, не остаётся следов от пальцев
• Компактный размер позволяет использовать в плотных блоках без перегрузки распределительной коробки
• Простая конструкция - минимум деталей, высокая надёжность
• Совместимость с серийным решением Brava - удобно при масштабной замене или новом монтаже

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - степень защиты IP20 недостаточна
• Не подходит для управления мощными двигателями или индуктивными нагрузками свыше 16 А
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Запрещена установка на открытых площадках или в местах с постоянным попаданием пыли
• Не рекомендован для автоматических систем - требует ручного управления

Примеры использования

• Выключение света в комнате с двойным питанием (например, когда ноль также разрывается для безопасности при замене люстры)
• Управление LED-лентой с внешним блоком питания, где важен полный разрыв цепи
• Комбинированный блок с розеткой в коридоре - выключатель отключает свет, розетка остаётся под напряжением
• Альтернатива старому выключателю с двумя клавишами - здесь одна клавиша управляет двумя полюсами

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе часть проводов может находиться под напряжением
• Проверьте соответствие сечения провода: для 16 А используйте медный провод не менее 1,5 мм2, лучше 2,5 мм2
• При сборке нескольких устройств в одном блоке убедитесь, что все механизмы одного типа - смешивание серий может вызвать проблемы с установкой
• Не используйте этот выключатель вместо автомата - он не обеспечивает защиту от перегрузки или короткого замыкания
• Если нужна подсветка - выбирайте модель с индикацией, так как эта версия её не имеет
