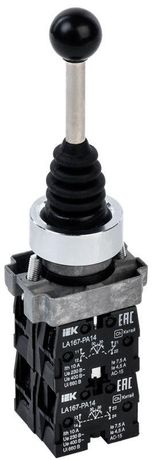

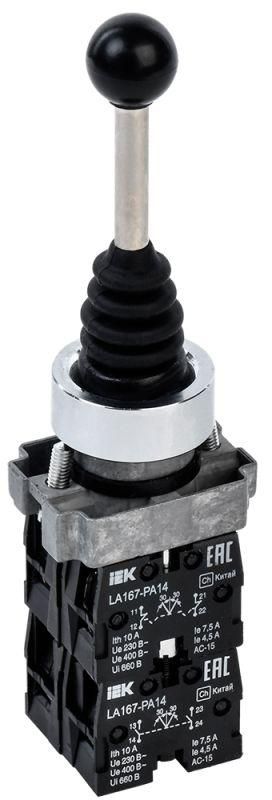

Джойстик LA167-PA14 KARAT 4 полож. 4.5А 380В 22мм с фиксацией IEK (ИЭК) BBJ20-PA14-6-21-4-K02

Джойстик LA167-PA14 на 4 положения 4 нормально-открытых контакта с фиксацией черный от IEK - это механический управляющий элемент с фиксацией в четырёх позициях, предназначенный для точного управления технологическим оборудованием. Артикул bbj20-pa14-6-21-4-k02 соответствует требованиям промышленной автоматизации, где важна надёжная коммутация и долгий срок службы.

Назначение и область применения

Джойстик LA167-PA14 используется для ручного управления устройствами, требующими многонаправленного управления с фиксацией положения. Подходит для систем, где оператор должен выбирать одно из четырёх направлений (вперёд, назад, влево, вправо) и сохранять выбранный режим до следующего действия. Применяется в промышленном оборудовании: кранах, конвейерах, станках с ЧПУ, подъёмниках, транспортировочных системах.

Технические характеристики

• Количество направлений: 4 (вверх, вниз, влево, вправо)
• Тип контактов: 1 замыкающий, 1 размыкающий (в совокупности образуют один перекидной контакт)
• Номинальный ток: 4,5 А при напряжении 380 В переменного тока (класс AC-21)
• Степень защиты: IP40 - защита от твёрдых предметов более 1 мм, но не от воды
• Монтажный диаметр: 22 мм
• Габариты: длина 30 мм
• Срок службы: 10 лет при регулярной эксплуатации
• Цвет корпуса: чёрный
• Способ монтажа: встраиваемый

Совместимость и монтаж

Джойстик LA167-PA14 устанавливается в стандартное монтажное отверстие диаметром 22 мм. Для правильной сборки необходимо:

• Подготовить отверстие точно по размеру - допуск +-0,1 мм
• Обеспечить доступ к задней части для подключения проводов
• Не использовать силовые инструменты при затяжке - риск повреждения внутренних механизмов
• Фиксация осуществляется через резьбовое крепление внутри корпуса - проверьте наличие гайки и шайбы в комплекте

Артикул bbj20-pa14-6-21-4-k02 совместим со всеми панелями, рассчитанными на стандартные джойстики IEK серии LA167.

Безопасность и стандарты

Джойстик LA167-PA14 соответствует требованиям к управлению промышленным оборудованием по ГОСТ Р МЭК 60947-5-1. Устройство не имеет защиты от брызг и пыли высоких уровней - не применяйте в условиях повышенной запылённости, сырости или мытья водой. IP40 позволяет использование только в защищённых помещениях.

Преимущества

• Чёткая фиксация в каждом из четырёх положений - исключает случайное смещение рычага
• Высокая механическая прочность корпуса - выдерживает частые переключения
• Простая замена контактов при необходимости ремонта
• Совместимость с большинством существующих панельных решений IEK
• Долгий срок службы - 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не подходит для сред с водой, маслом, химическими веществами - степень защиты IP40 недостаточна
• Работает только с нагрузкой до 4,5 А - не используйте для управления мощными двигателями без промежуточных реле
• Отсутствуют нормально-замкнутые контакты - нельзя применять в схемах, требующих НЗ-контактов
• Не рекомендован для использования вне помещений или в зонах с постоянной вибрацией выше 1g

Примеры использования

• Управление перемещением тележки на конвейере в четыре стороны
• Выбор скорости и направления движения в мини-кране
• Ручное управление позиционированием стола станка с ЧПУ
• Переключение режимов работы насосной станции (включение/выключение, направление потока)

Практические советы

• При монтаже обязательно проверьте соответствие диаметра отверстия - 22 мм. Отклонение даже на 0,5 мм может вызвать люфт или невозможность установки.
• Для увеличения срока службы избегайте резких ударов по рычагу - используйте плавные движения.
• Если требуется управление нагрузкой свыше 4,5 А - подключите джойстик LA167-PA14 через магнитный пускатель или реле.
• При использовании в системах безопасности (например, аварийная остановка) убедитесь, что сигнал от этого джойстика не является единственным источником команды - предусмотрите дублирование.
• Артикул bbj20-pa14-6-21-4-k02 - это оригинальный продукт IEK. Аналоги других брендов могут отличаться по габаритам и типу контактов - не заменяйте без проверки спецификаций.
