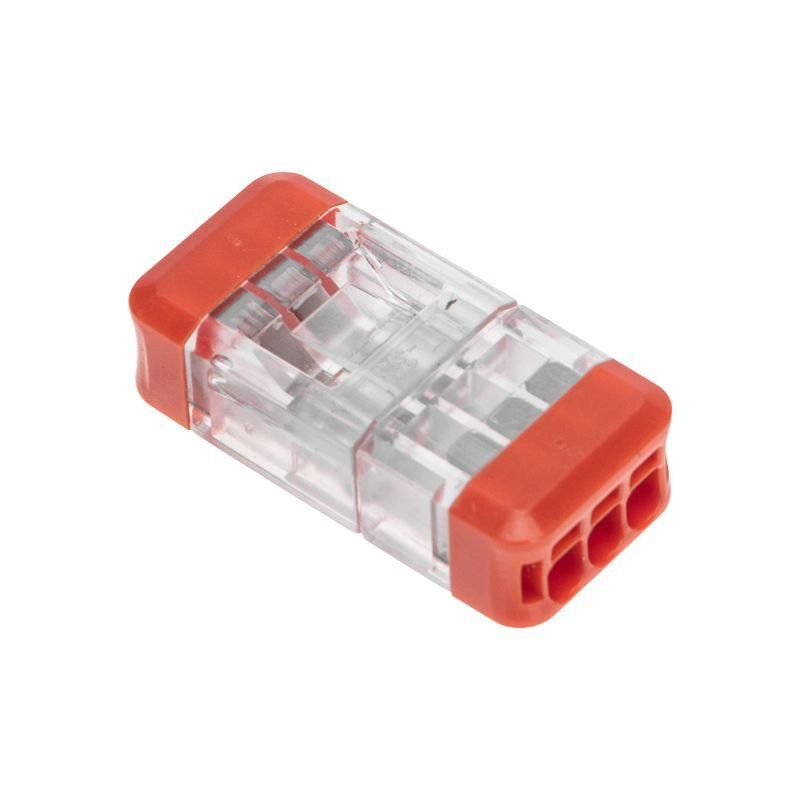

Экспресс-клемма СМК 2273-203R проходная разъемная 3 полюса 0,5-2,5мм² (50 шт/уп) | 07-5242 REXANT MEET

Экспресс-клемма СМК 2273-203R от REXANT - это проходная разъемная клемма на три полюса, предназначенная для быстрого и надежного соединения одножильных медных проводов сечением 0,5–2,5 мм2. Благодаря компактной конструкции и пружинному зажиму, она идеально подходит для плотной сборки в распределительных коробках, щитах и на оборудовании, где важна скорость монтажа и экономия места.

Назначение и область применения

Экспресс-клемма СМК 2273-203R используется для соединения одножильных медных проводов в электрических цепях постоянного и переменного тока. Подходит для монтажа в распределительных шкафах, светильниках, автоматике, системах управления, конвейерах и другом оборудовании, где требуется частая перенастройка или ограниченное пространство. Разъемная конструкция позволяет легко отключить и заменить участок цепи без демонтажа всей системы.

Технические характеристики

• Количество полюсов: 3
• Сечение провода: 0,5–2,5 мм2 (только одножильные медные провода)
• Зачистка изоляции: 12 мм
• Номинальное напряжение: 450 В
• Номинальный ток: 24 А
• Материал контактов: луженая медь
• Материал корпуса: поликарбонат, самозатухающий (не поддерживает горение)
• Цвет корпуса: прозрачный
• Рабочий температурный диапазон: –40…+85 C
• Габариты: компактные, оптимизированы под плотную укладку

Совместимость и монтаж

Экспресс-клемма СМК 2273-203R совместима только с одножильными медными проводами. Многожильные, алюминиевые или гибкие провода использовать нельзя - это снижает контактное давление и повышает риск нагрева. Для монтажа достаточно зачистить изоляцию на 12 мм, вставить провод в соответствующий канал и закрепить нажатием рычага. Каждый полюс работает автономно, что позволяет подключать фазу, ноль и землю в одной клемме. После установки можно проверить надежность соединения легким потягиванием провода - он не выйдет, если правильно вставлен.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, соответствует требованиям UL94 V-0 по классификации горючести. Номинальное напряжение 450 В и рабочий ток 24 А обеспечивают безопасную работу в бытовых и промышленных сетях до 250 В переменного тока. Прозрачный корпус позволяет визуально контролировать состояние контакта и наличие провода внутри.

Преимущества

• Ускоренный монтаж: не требует инструментов, зажим осуществляется одним движением
• Экономия места: занимает на 50% меньше объема, чем аналогичные пружинные клеммы
• Легкий контроль: прозрачный корпус позволяет видеть положение провода
• Высокая надежность: луженые медные контакты устойчивы к окислению
• Широкий температурный диапазон: работает в холодных и жарких условиях

Ограничения применения

• Не допускается использование с многожильными проводами - возможен плохой контакт и перегрев
• Алюминиевые провода не подходят - материал контактов рассчитан исключительно на медь
• Не рекомендовано применение в средах с повышенной вибрацией без дополнительной фиксации
• Не является герметичной конструкцией - IP-защита не указана, не подходит для открытых улиц или сырых помещений без защиты

Примеры использования

• Подключение освещения в распределительных коробках
• Сборка панелей управления станков и конвейеров
• Монтаж терморегуляторов и датчиков в HVAC-системах
• Изменение схемы в существующих щитах без переделки проводки
• Временные подключения на объектах с ограниченным доступом

Практические советы

• Перед вставкой всегда зачищайте провод точно на 12 мм - меньшая длина не обеспечит надежный контакт, большая - может вызвать замыкание между полюсами
• Проверяйте, чтобы провод полностью вошел до упора - слышится характерный щелчок при правильном заполнении канала
• При групповой установке нескольких клемм СМК 2273-203R оставляйте минимальный зазор 5 мм между ними для лучшего теплоотвода
• Не используйте клемму в качестве коммутационного аппарата - она не предназначена для частого включения/выключения под нагрузкой
• Для обслуживания просто откройте рычаг, извлеките провод и замените его - никаких болтов или отверток не потребуется
