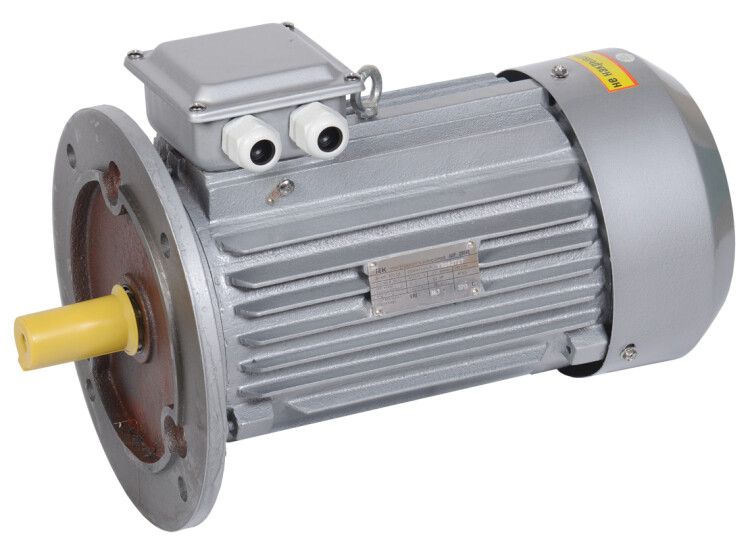

Электродвигатель АИР DRIVE 3ф 100L8 220/380В 1.5кВт 750об/мин 3081 IEK DRV100-L8-001-5-0730

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 3081 (фланец) DRIVE IEK — надёжный асинхронный двигатель с фланцевым креплением, предназначенный для постоянной работы в промышленных системах с низкой скоростью вращения. Модель из серии DRIVE IEK подходит для насосов, вентиляторов, конвейеров и других механизмов, требующих устойчивой работы при нагрузке.

Назначение и область применения

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 3081 (фланец) DRIVE IEK используется там, где требуется медленное, но стабильное вращение при высоком моменте. Подходит для:

• насосов и циркуляционных установок;
• вентиляторов и воздушных заслонок;
• конвейерных линий и транспортеров;
• мешалок, смесителей и дозаторов;
• затворов, задвижек и приводов клапанов;
• компрессоров средней мощности.

Частота вращения 750 об/мин делает его идеальным для прямого соединения с оборудованием без необходимости в редукторах. Применяется в обрабатывающей промышленности, ЖКХ, энергетике и на объектах с жесткими условиями эксплуатации.

Технические характеристики

• Мощность: 1,5 кВт — достаточна для большинства средних промышленных задач.
• Напряжение: 220/380 В — работает в двух схемах подключения: треугольник (220 В) и звезда (380 В).
• Частота: 50 Гц — соответствует сетевому стандарту России и стран СНГ.
• Частота вращения: 750 об/мин — определяется количеством полюсов (8 шт.) и подходит для низкоскоростных приводов.
• Ток: 8,0 А (при 220 В) / 4,64 А (при 380 В) — позволяет рассчитывать сечение кабеля и тепловую защиту.
• Защита: IP55 — защищён от пыли и струй воды, подходит для влажных помещений и открытых площадок.
• Типоразмер: 100 мм — высота оси вращения, совпадает с типовым размером крепления.
• Подшипники: шариковые — обеспечивают долгий срок службы при равномерной нагрузке.
• Температура: от –45 до +40 °C — работает в холодном климате и в помещениях без отопления.
• Монтажное исполнение: IM3081 — фланцевый крепёж, без лап, с возможностью прямой установки на оборудование.
• Гарантия: 3 года — подтверждает качество сборки и материалов.

Совместимость и монтаж

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 3081 (фланец) DRIVE IEK имеет фланцевое крепление (IM3081), что исключает необходимость в раме или лапах. Для монтажа необходимо:

• обеспечить точное совпадение фланца с посадочным местом оборудования (диаметр фланца — 100 мм);
• использовать болты M8, соответствующие классу прочности 8.8–10.9;
• не допускать перекоса при установке — это снижает нагрузку на подшипники;
• подключение осуществляется через клеммную коробку с выводами U1-V1-W1 и U2-V2-W2 — схема подключения указана на крышке.

При подключении к сети 380 В используйте схему “звезда”, при 220 В — “треугольник”. Неверное подключение приведёт к потере мощности или перегреву.

Безопасность и стандарты

Электродвигатель трехфазный АИР 100L8 220/380В 1,5кВт 750об/мин 3081 (фланец) DRIVE IEK соответствует требованиям ГОСТ 19523 и IEC 60034. Степень защиты IP55 обеспечивает безопасную работу в условиях повышенной запылённости и влажности. Устройство не содержит взрывоопасных элементов и не требует специального оформления для взрывозащищённых зон.

Преимущества

• Фланцевое крепление (IM3081) уменьшает габариты и упрощает интеграцию в оборудование.
• Низкая скорость вращения (750 об/мин) исключает потребность в редукторах, снижая стоимость системы и количество отказов.
• Увеличенный диапазон температур (-45…+40 °C) позволяет использовать двигатель в суровых климатических условиях.
• Шариковые подшипники обеспечивают длительный срок службы без обслуживания.
• Серия DRIVE IEK известна стабильными параметрами и совместимостью с автоматическими системами управления.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости — IP55 не гарантирует герметичность при подводе.
• Не рекомендован для частых пусков более 4–6 раз в час — риск перегрева обмоток.
• Не подходит для привода с высокими ударными нагрузками (например, дробилки, кувшинки) — требуется усиленная версия с увеличенным моментом инерции.
• При работе в режиме 220 В (треугольник) выходная мощность снижается на 15–20%, чем при 380 В — учтите это при проектировании.

Примеры использования

• Циркуляционный насос в системе отопления многоквартирного дома — двигатель установлен прямо на корпус насоса через фланец.
• Вентиляция в тоннеле метро — несколько двигателей работают в параллель, выдерживая влажность и пыль.
• Ленточный транспортёр на заводе по переработке отходов — низкий крутящий момент и высокая надёжность позволяют работать без простоев.
• Затвор на канале водоочистки — привод с фланцевым креплением легко заменяется при ремонте.

Практические советы

• Перед первым запуском проверьте направление вращения — при необходимости поменяйте два любых провода в клеммной коробке.
• Проверяйте температуру корпуса каждые 2–3 часа после начала работы — нормальная температура не выше +80 °C.
• При хранении в сыром месте — убедитесь, что клеммная коробка закрыта и сухая; перед включением просушите обмотки (можно продуть сжатым воздухом).
• Для автономных систем используйте частотный преобразователь — он позволит регулировать обороты и снизить пусковые токи.
• При замене старого двигателя — сверьте не только мощность, но и типоразмер фланца и высоту оси (100 мм) — даже малое расхождение вызовет перекос.
