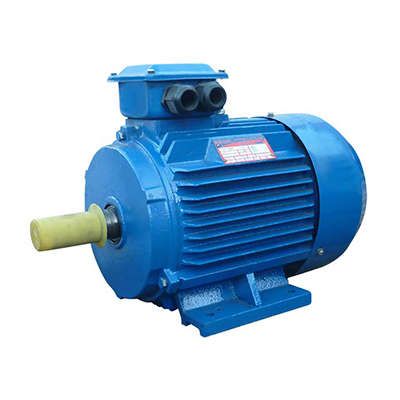

Электродвигатель (5АИ) 132 S6 5,5кВт 1000 об./мин. IM 1081 (лапы) | 01.01.213686 Элком ОРЛАН

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 1081 от Элком - трёхфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на постоянную работу в промышленных системах. Он совместим с насосами, вентиляторами и грузоподъёмным оборудованием, отличается надёжностью и соответствует российским стандартам.

Назначение и область применения

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 1081 предназначен для длительной работы в стационарных установках, где требуется устойчивый крутящий момент при низкой скорости вращения. Подходит для привода насосов, вентиляционных систем, конвейеров, лебёдок и другого грузоподъёмного оборудования. Может использоваться в условиях умеренного климата, включая холодные помещения и открытые площадки.

Технические характеристики

• Мощность: 5,5 кВт - обеспечивает достаточную нагрузку для средних промышленных задач
• Напряжение: 380 В - работает от трёхфазной сети переменного тока 50 Гц
• Частота вращения: 1000 об./мин - оптимальна для медленных, но мощных механизмов
• Количество фаз: 3 - требует подключения к трёхфазному питанию
• Количество полюсов: 6 - определяет низкую скорость вращения
• Высота оси вращения: 132 мм - стандартный размер для монтажа на рамы и основания
• КПД: 84 % - высокая эффективность преобразования энергии
• Номинальный ток: 12,9 А - необходим для правильного выбора автоматических выключателей и кабелей
• Коэффициент мощности: 0,77 - указывает на потребление реактивной мощности; рекомендуется компенсация
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на лапах, без фланца
• Монтажное исполнение: IM1081 - аналогично B3, означает горизонтальную установку на лапах
• Климатическое исполнение: У2 - допустимо использование при температурах от -45 C до +40 C
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 132 S6 5,5кВт 1000 об./мин. IM 1081 взаимозаменяем с сериями А, АИР, 4А, 5А и другими аналогичными моделями. Для монтажа используются три крепёжных отверстия на лапах, расстояние между которыми соответствует стандарту ГОСТ. Диаметр вала - типовой для этой серии, подходит для муфт, ремней и зубчатых передач. Клеммная коробка расположена сверху, доступна для подключения без демонтажа. Обязательно проверьте соответствие посадочных размеров и длину вала перед установкой.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 гарантирует безопасную эксплуатацию в запылённых и влажных средах. Климатическое исполнение У2 позволяет использовать двигатель в неотапливаемых помещениях и на улице при соблюдении температурного диапазона. Соответствует требованиям безопасности для промышленного электрооборудования.

Преимущества

• Высокая надёжность благодаря унифицированной конструкции серии 5АИ
• Закрытый корпус с защитой IP55 снижает риск повреждений от внешней среды
• Поддерживается широкий спектр заменителей - легко найти аналог при необходимости
• Эффективность 84 % снижает потери энергии и затраты на электроснабжение
• Возможна доработка для частотного регулирования - даёт гибкость в управлении скоростью

Ограничения применения

• Не предназначен для работы в агрессивных химических средах - отсутствует специальная защита корпуса
• Требует трёхфазного питания - не используется в однофазных сетях
• При температурах ниже -45 C возможны проблемы со смазкой подшипников - нужна предварительная прогрев
• Коэффициент мощности 0,77 требует компенсации реактивной мощности для экономии в крупных объектах
• Не имеет встроенного термозащитного устройства - необходимо подключение внешнего теплового реле

Примеры использования

• Привод циркуляционного насоса в системе отопления здания
• Вентилятор большой мощности в промышленном воздуховоде
• Лебёдка для перемещения материалов на складе
• Конвейерная лента в пищевой или металлургической производстве
• Шнековый питатель с низкой скоростью вращения

Практические советы

• При подключении используйте кабель сечением не менее 4 мм2 (медный) для тока 12,9 А
• Обязательно установите тепловое реле и магнитный пускатель - двигатель не имеет внутренней защиты
• Проверьте балансировку вала и жесткость монтажной платформы - вибрация при 1000 об./мин может вызвать быстрый износ
• Если планируете частотное регулирование - согласуйте доработку с поставщиком заранее
• При хранении в холоде - держите двигатель в помещении выше 0 C минимум 24 часа перед первым запуском
• При замене старого двигателя - сравните габариты, массу и положение клеммной коробки
