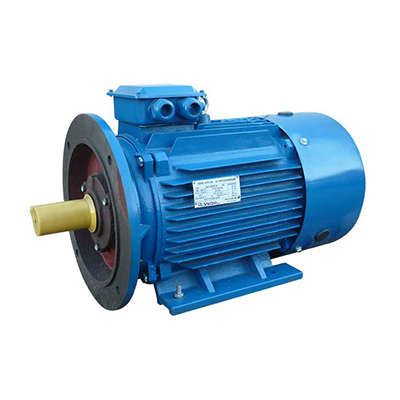

Электродвигатель (5АИ) 180 М4 30,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213593 Элком ОРЛАН

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 2001 (комби (лапы+фланец)) от Элком - это универсальный асинхронный двигатель с комбинированной конструкцией крепления, подходящий для постоянной нагрузки на промышленном оборудовании. Он совместим со многими сериями двигателей и рассчитан на работу от сети 380/660 В, 50 Гц.

Назначение и область применения

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 2001 предназначен для привода механизмов, требующих стабильной мощности и длительной работы без перерывов. Подходит для насосов, компрессоров, конвейеров, вентиляторов, станков с ЧПУ и другого оборудования с постоянной нагрузкой. Крепление типа «комби» позволяет устанавливать двигатель как на лапы, так и на фланец - это удобно при замене старых моделей или адаптации под существующую базу.

Технические характеристики

• Мощность: 30,0 кВт
• Частота вращения: 1500 об./мин. (4-полюсная машина)
• Тип двигателя: асинхронный, с короткозамкнутым ротором
• Режим работы: S1 (непрерывный)
• Напряжение питания: до 660 В (возможно подключение звезда/треугольник)
• Частота сети: 50 Гц
• Исполнение: закрытое (защита от внешних воздействий)
• Способ крепления: IM 2001 - комбинированный (лапы + фланец)
• Стандарты: ГОСТ 31606-2012, ГОСТ Р 52776-2007, МЭК 60034

Совместимость и монтаж

Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 2001 взаимозаменяем с популярными сериями: А, АИР, АИРМ, 4А, 4АМ, 4АМУ, 5А, 5АМ, 5АМУ, АД, АДМ. Это значит, что его можно установить вместо аналогичных моделей без переделки основания. Для монтажа используйте болты через лапы (для горизонтальной установки) или фланцевый патрубок (для прямого соединения с редуктором или насосом). Убедитесь, что посадочные размеры соответствуют вашему оборудованию - особенно важно проверить высоту оси вращения и расположение крепёжных отверстий.

Безопасность и стандарты

Двигатель выполнен в соответствии с российскими и международными нормами безопасности: ГОСТ 31606-2012 (электромашинные устройства), ГОСТ Р 52776-2007 (безопасность машин) и МЭК 60034 (стандарт IEC для вращающихся машин). Конструкция обеспечивает изолированную защиту от попадания пыли и влаги, однако не является взрывозащищённой. Не применяйте в средах с легковоспламеняющимися газами или пылью без дополнительной защиты.

Преимущества

• Гибкая система крепления (лапы + фланец) снижает время замены и расширяет возможности монтажа.
• Высокая надёжность за счёт закрытого исполнения и стандартизированной сборки.
• Широкая совместимость с другими сериями - легко найти замену при ремонте.
• Поддержка двух вариантов подключения: 380 В (треугольник) и 660 В (звезда) - удобно для разных сетей.

Ограничения применения

• Не предназначен для кратковременных или циклических режимов (S2–S6); для них выбирайте другие модели.
• Не имеет встроенной термозащиты - требуется внешний тепловое реле или контроллер температуры.
• Закрытое исполнение не гарантирует герметичность; не используется в условиях постоянного контакта с водой или химическими жидкостями.
• Не подходит для взрывоопасных зон (не имеет маркировки Ex).

Примеры использования

• Привод циркулярного станка с постоянной нагрузкой.
• Насосная установка для подачи воды в систему орошения.
• Конвейерная лента на пищевом производстве.
• Вентиляционный агрегат в промышленном помещении.
• Замена устаревшего двигателя серии 4АМ на новом оборудовании.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров: диаметр вала, расстояние между лапами, размер фланца. Несоответствие вызывает вибрацию и преждевременный износ.
• При подключении к сети 380 В используйте схему “треугольник”, при 660 В - “звезда”. Перепутать нельзя - это повредит обмотки.
• Обязательно установите тепловое реле или устройство защиты от перегрузки - двигатель работает без внутренней термозащиты.
• При использовании фланцевого крепления убедитесь, что вал точно выровнен с приводным элементом - допуск биения не более 0,05 мм.
• Электродвигатель 5АИ 180 М4 30,0кВт 1500 об./мин. IM 2001 от Элком рекомендован для замены в сервисных центрах благодаря широкому распространению аналогов.
