Электродвигатель (5АИ) 180 М6 18,5кВт 1000 об./мин. IM 1001 (лапы) | 01.01.213648 Элком ОРЛАН

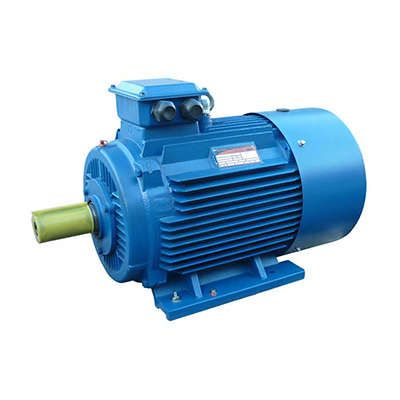

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 1001 - трёхфазный асинхронный двигатель с короткозамкнутым ротором, предназначенный для постоянной нагрузки на промышленном оборудовании. Произведён компанией Элком, соответствует стандартам ГОСТ и подходит для насосов, вентиляторов и грузоподъёмных систем.

Назначение и область применения

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 1001 предназначен для длительной работы в стационарных условиях. Он используется там, где требуется устойчивый крутящий момент при низкой скорости вращения - например, в приводах циркуляционных насосов, вентиляторов крупных установок, лебёдках, элеваторах и конвейерах. Подходит для оборудования, работающего в течение всего рабочего дня.

Технические характеристики

• Мощность: 18,5 кВт - способен обеспечить значительную механическую нагрузку
• Напряжение: 380 В - рассчитан на трёхфазную сеть промышленного типа
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Частота вращения: 1000 об/мин - шестиполюсный двигатель, обеспечивает низкую скорость без редуктора
• Ток: 36,9 А - номинальный потребляемый ток при полной нагрузке
• КПД: 89,5% - высокий уровень преобразования электроэнергии в механическую работу
• Коэффициент мощности: 0,85 - средний показатель, требует компенсации реактивной мощности в больших системах
• Высота оси вращения: 180 мм - определяет габариты и тип крепления
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B3 - монтаж на основание, без боковых креплений
• Монтажное исполнение: IM1001 - аналогично B3, указывает на горизонтальное крепление на лапах
• Климатическое исполнение: У2 - работает при температурах от -45 C до +40 C, подходит для умеренного климата с возможностью эксплуатации в неотапливаемых помещениях
• Нормативный документ: ГОСТ Р 51689-2000 - соответствие российским стандартам качества

Совместимость и монтаж

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 1001 имеет стандартную посадку на вал: диаметр выходного вала 55 мм, длина 110 мм. Крепится на три лапы, расстояние между которыми соответствует таблице ГОСТ. Для соединения с механизмом используйте муфты или ременные передачи. Обязательно проверьте совпадение посадочных размеров с приводимым оборудованием. Возможна замена на двигатели серий АИР, 4А, 5А - они взаимозаменяемы по габаритам и мощности.

Безопасность и стандарты

Производство электродвигателя 5АИ 180 М6 18,5 кВт 1000 об/мин IM 1001 выполнено в соответствии с ГОСТ 31606-2012, ГОСТ Р 52776-2007 и МЭК 60034. Степень защиты IP55 позволяет использовать его в пыльных и влажных средах, таких как цеха, насосные станции, открытые площадки. Соответствует требованиям безопасности для промышленного оборудования. Наличие термозащиты не предусмотрено - рекомендуется внешняя защита от перегрузки.

Преимущества

• Высокий КПД снижает энергопотребление и тепловыделение
• Закрытая конструкция с IP55 повышает надёжность в сложных условиях
• Шестиполюсная конструкция даёт низкую частоту вращения без дополнительных редукторов
• Совместимость с популярными сериями (АИР, 4А, 5А) упрощает замену
• Поддержка доработки для частотного регулирования - можно адаптировать под системы автоматизации

Ограничения применения

• Не предназначен для частого пуска/останова - рассчитан на режим S1 (непрерывная работа)
• Отсутствует внутренняя термозащита - необходима внешняя защита от перегрева
• Не следует применять в зонах с постоянным воздействием прямого потока воды или химически активных жидкостей - IP55 не гарантирует герметичность при погружении
• При работе ниже -45 C или выше +40 C возможны отказы - не допускается использование в экстремальных климатических зонах без предварительной модификации

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в промышленных воздуховодах
• Лебёдки и подъёмники на складах и производствах
• Конвейеры с равномерной нагрузкой
• Мельницы, смесители, прессы - при необходимости медленного вращения

Практические советы

• При монтаже соблюдайте точность выравнивания вала - даже малый перекос вызовет повышенный износ подшипников
• Для частотного управления (по заявке производителя) убедитесь, что система питания обеспечивает стабильное напряжение и частоту
• Проверяйте затяжку болтов крепления каждые 500 часов работы - особенно при вибрационных нагрузках
• Используйте автоматические выключатели с тепловой защитой на 40–45 А для защиты от перегрузки
• При замене старого двигателя сверьте не только мощность, но и массу - 5АИ 180 М6 весит около 210 кг, что влияет на прочность основания
