Электродвигатель (5АИ) 180 М6 18,5кВт 1000 об./мин. IM 2001 (комби (лапы+фланец)) | 01.01.213651 Элком ОРЛАН

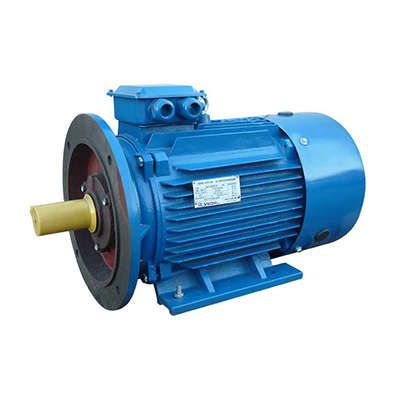

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 2001 - трёхфазный асинхронный двигатель с комбинированным креплением лапы и фланца, предназначен для постоянной работы на насосах, вентиляторах и грузоподъёмном оборудовании. Произведён брендом Элком по стандарту ГОСТ Р 51689-2000, артикул 01.01.213651.

Назначение и область применения

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 2001 используется там, где требуется надёжная работа при длительных нагрузках. Подходит для привода насосов, вентиляционных установок, конвейеров, лебёдок и других механизмов с умеренным моментом старта. Применяется в промышленных цехах, на объектах ЖКХ, энергетике и пищевой промышленности.

Технические характеристики

• Мощность: 18,5 кВт - обеспечивает достаточную силу для средних и крупных приводов
• Напряжение: 380/660 В - можно подключить звездой или треугольником в зависимости от сети
• Частота: 50 Гц - рассчитан на работу в сетях России и стран СНГ
• Число фаз: 3 - требует трёхфазного питания
• Частота вращения: 1000 об/мин - соответствует 6 полюсам, подходит для медленных, но мощных приводов
• Высота оси вращения: 180 мм - определяет габариты и совместимость с рамными основаниями
• КПД: 89,5% - высокий показатель эффективности преобразования электроэнергии в механическую
• Номинальный ток: 36,9 А - необходим для выбора автоматических выключателей и кабелей
• Коэффициент мощности: 0,85 - указывает на потребляемый реактивный компонент, влияет на выбор компенсации
• Степень защиты: IP55 - защищён от пыли и струй воды из любого направления
• Исполнение: B35 - комбинированное крепление: лапы для установки на фундамент и фланец для прямого соединения с оборудованием
• Монтажное исполнение: IM2001 - аналогично B35; позволяет использовать двигатель как с опорой, так и с жёсткой фиксацией через фланец
• Климатическое исполнение: У2 - работает при температурах от –45 C до +40 C, подходит для умеренного климата с возможностью эксплуатации в неотапливаемых помещениях
• Режим работы: S1 - непрерывный, без перерывов

Совместимость и монтаж

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 2001 имеет универсальное крепление: лапы позволяют установить его на бетонное основание, а фланец - напрямую смонтировать на корпус насоса или вентилятора. Диаметр выходного вала соответствует стандартным муфтам и ремённым передачам. Для монтажа важно соблюдать точность соосности между валом двигателя и приводимым механизмом - допуск не более 0,1 мм. Клеммная коробка расположена сверху, доступна для обслуживания без демонтажа. Подключение выполняется по схеме «звезда» при 660 В или «треугольник» при 380 В - проверьте маркировку на щитке.

Безопасность и стандарты

Электродвигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 2001 произведен в соответствии с ГОСТ Р 51689-2000, ГОСТ 31606-2012 и МЭК 60034. Степень защиты IP55 гарантирует безопасную работу в условиях повышенной запылённости и влажности. Конструкция исключает самопроизвольный нагрев поверхностей выше предельных значений при нормальной нагрузке. Соответствие стандартам позволяет применять двигатель в системах, требующих сертификации по ТР ЕАЭС 037/2016.

Преимущества

• Комбинированное крепление B35/IM2001 снижает количество адаптеров и упрощает замену оборудования
• Высокий КПД (89,5%) снижает затраты на электроэнергию
• Защита IP55 позволяет использовать в сырых и пыльных средах без дополнительных кожухов
• Широкий диапазон температур (–45…+40 C) расширяет возможности эксплуатации вне теплых помещений
• Взаимозаменяемость с сериями АИР, 4А, 5А - упрощает ремонт и модернизацию существующих установок

Ограничения применения

• Не предназначен для частого пуска - рекомендован для режима S1, при частых включениях возможен перегрев
• Не имеет встроенного термозащитного устройства - необходимо внешнее тепловое реле или частотный преобразователь
• Не рассчитан на работу при напряжении ниже 340 В или выше 700 В - риск повреждения обмоток
• Фланцевое крепление требует точной подготовки приводного механизма - не все модели насосов подходят без адаптера

Примеры использования

• Циркуляционные насосы в системах отопления и водоснабжения
• Осевые и радиальные вентиляторы в воздуховодах промышленных зданий
• Подъёмники, лебёдки и элеваторы на складах и производствах
• Компрессоры малой и средней мощности
• Мешалки и перемешивающие устройства в химической и пищевой отраслях

Практические советы

• При замене двигателя проверяйте соответствие высоты оси (180 мм) и посадочных размеров фланца - даже небольшое расхождение вызовет вибрацию
• Для частотного управления используйте преобразователь с функцией компенсации момента - двигатель 5АИ 180 М6 18,5 кВт 1000 об/мин IM 2001 допускает доработку для этого, но требует согласования с заводом
• Обязательно проверяйте правильность подключения фаз - неверная последовательность изменяет направление вращения
• При монтаже на фланец используйте уплотнительные прокладки, чтобы избежать утечек жидкости или газа
• Регулярно контролируйте температуру корпуса - при работе в предельных условиях (например, +40 C окружающей среды) не допускайте превышения 80 C на поверхности
